2. 安装 SET-AIMEX3C-L-001S0
32 AIMEX IIIc 安装手册

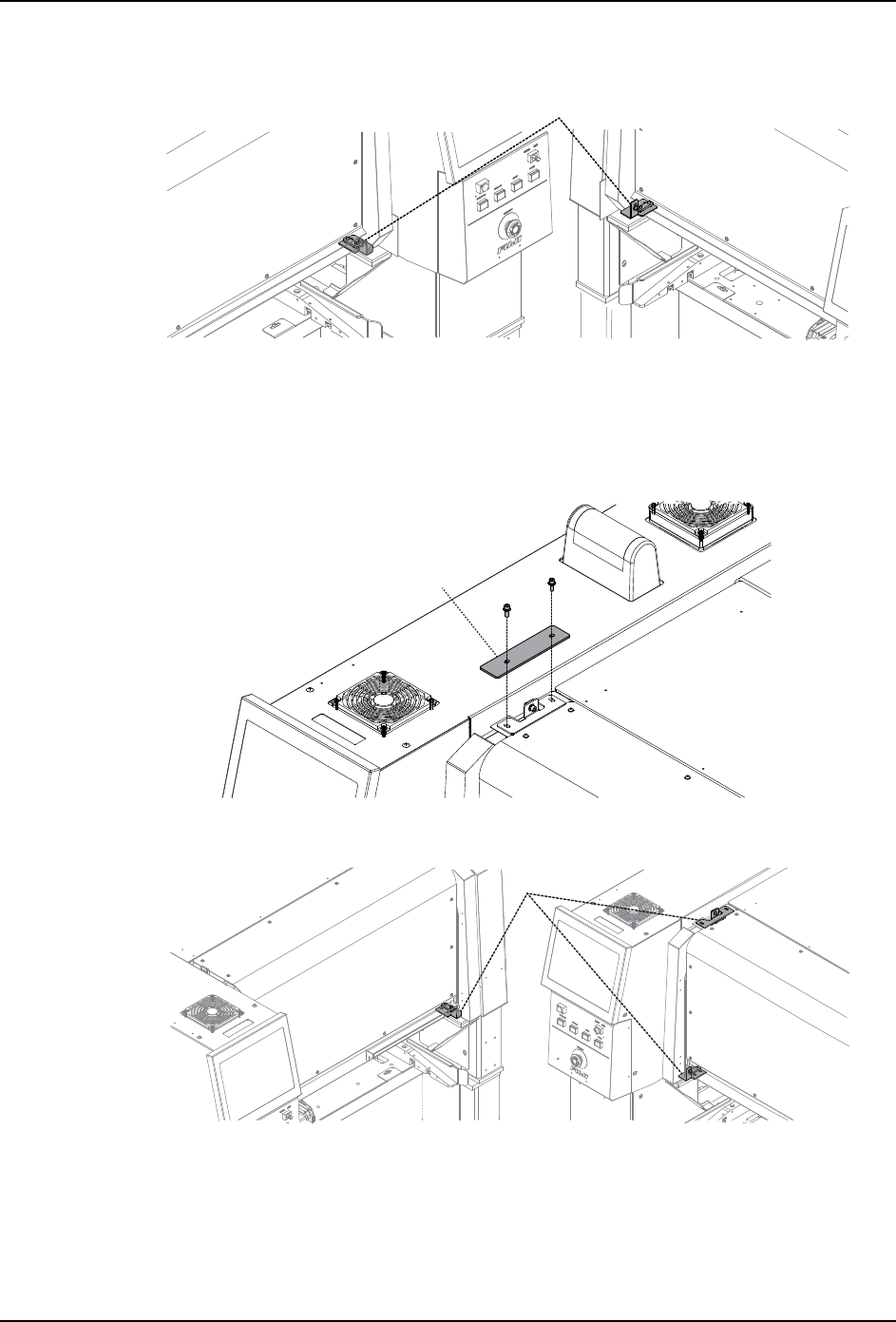

2. 请拆除固定BKT(2)。
3. 请保管好拆除的支架和螺栓。移设时需要重新使用。
拆除中折门的固定BKT
1. 请在拆除固定门的BKT前，拆除盖板(3)。
2. 请拆除固定BKT(4)。
30SET-0282
(2)
30SET-0283
(3)
30SET-0284
(4)
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 33

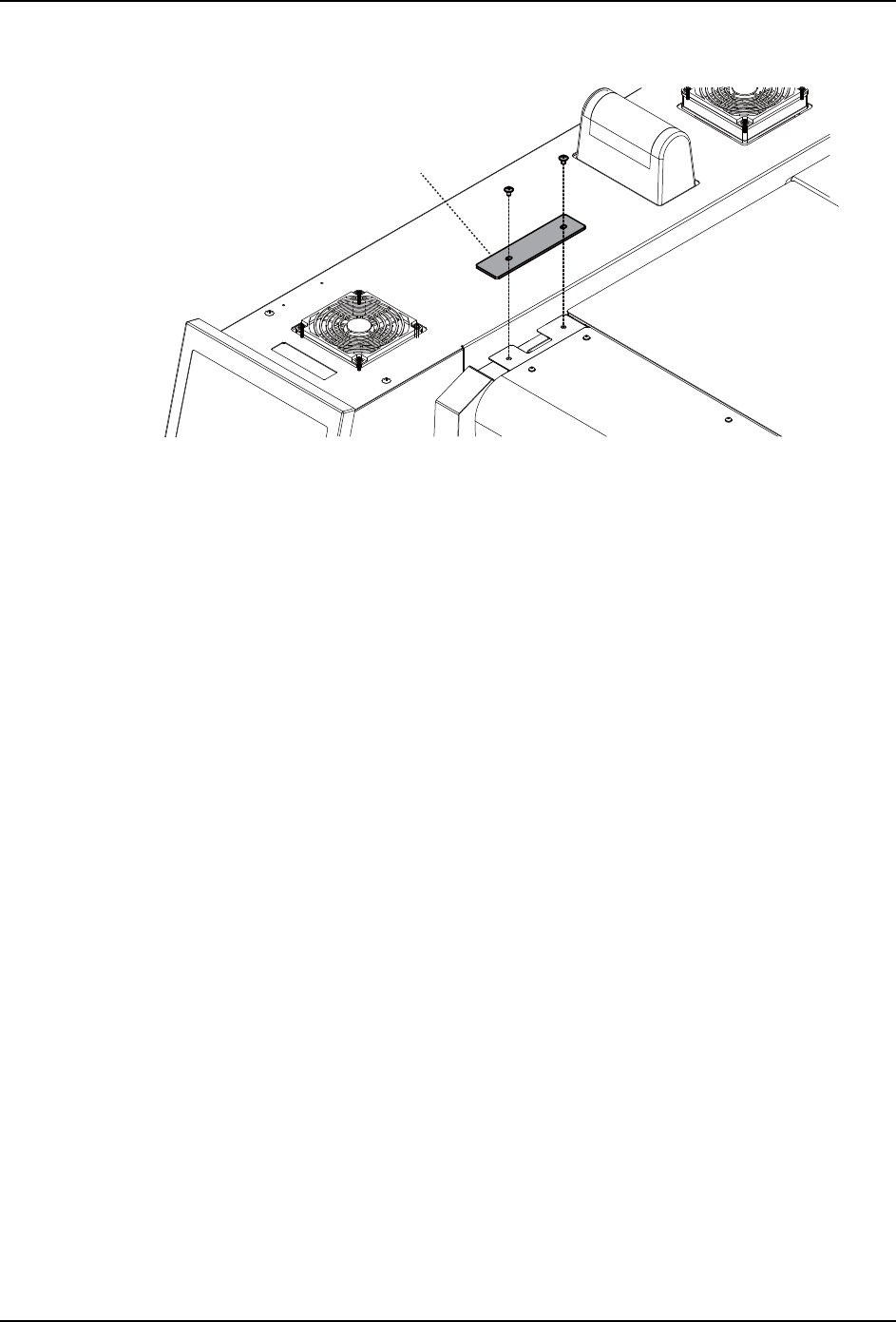

3. 请安装按步骤4拆除的盖板(3)。
4. 请保管好拆除的支架和螺栓。移设时需要重新使用。
30SET-0285
(3)
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
34 AIMEX IIIc 安装手册
2.4 调整水平
请使用水平仪在保持机器的水平度的同时，使搬运轨道的高度和电路板的搬运高度相一致
进行调整。
2.4.1 调整水平方法

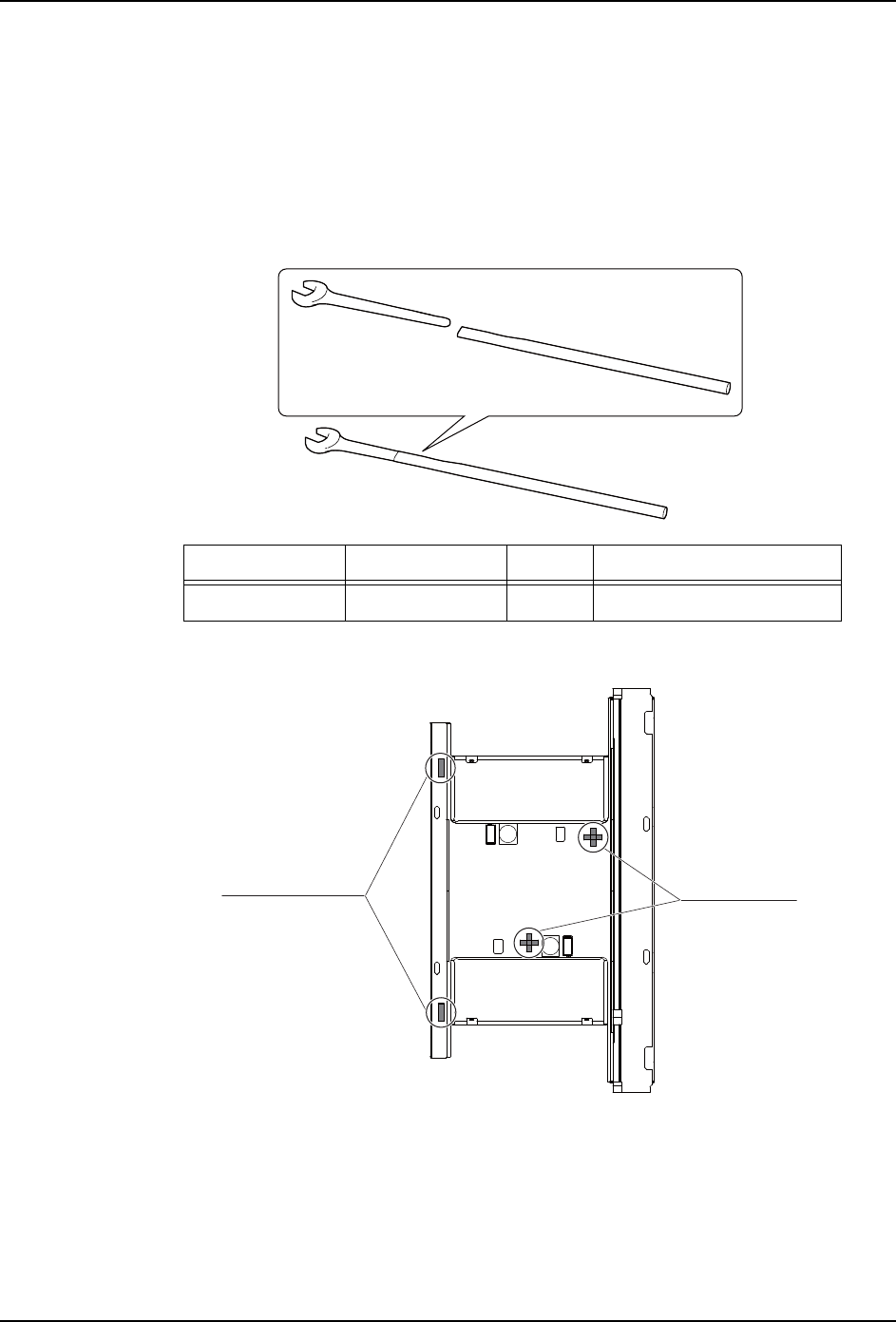

1. 在调整机器高度时 , 请使用专用扳手。
2. 请在图示位置摆放水平仪。
3. 请拧松调整水平螺栓的锁定螺母。
4. 一边确认 Y 方向的水平度一边旋转调整水平的螺栓，使搬运轨道的高度与电路板的搬运
高度保持一致。
5. 其次，一边确认 X 方向的水平度一边旋转调整水平的螺栓，使搬运轨道的高度与电路板
的搬运高度保持一致。
图号 名称 个数 备注
2AGKBJ00350* 扳手 1 宽度 :55mm
30SET-0116
30SET-0224-Sa
side1
side2
