SET-AIMEX3C-L-001S0 2. 安装 AIMEX IIIc 安装手册 71 2.12.3 变更操作面板的位置 在 Side2 安装料盘单元 -LTW 前，将操作面板向图的方 向移动。 1. 请关闭机器的总电源开关。 2. 请打开翻盖。 3. 请拆除固定螺栓 (1)，拆除监视器。 4. 请放松安装在监视器上的 BKT 的固定螺栓 (2)，移动操作面板 。 5. 请拧紧固定螺栓 (2)，用固定螺栓 (1) 按装监视器。 6. …
2. 安装 SET-AIMEX3C-L-001S0
70 AIMEX IIIc 安装手册
9. 向右旋转拧紧锁定旋钮。
10.一边看水平仪一边旋转折叠式手柄，尽量使 Y 轴方向的倾斜度处于水平，调整料盘单元
-LTW 的高度。
注意 )由于料盘单元 -LTW 被锁定在机器上，所以如果大幅变动高度，就可能会破坏连接销。
请慢慢小心地进行调整。
11.锁定左右两边的锁定手柄。
12.锁定左右两边的脚轮。
13.按图示折叠手柄。
ᡬᓣᶘ
㛮䕂
<
<
6(76
30SET-0193
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 71

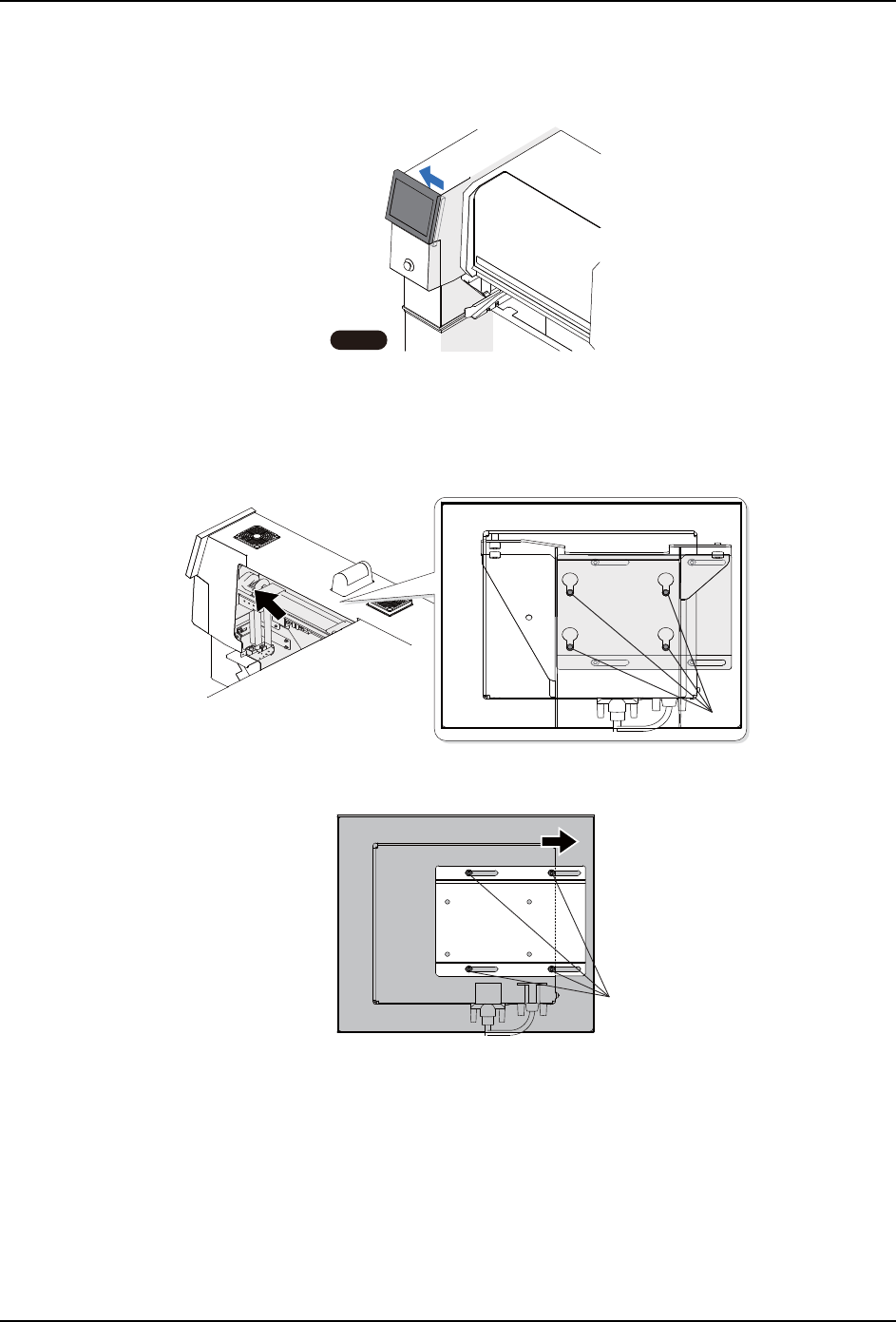

2.12.3 变更操作面板的位置
在 Side2 安装料盘单元 -LTW 前，将操作面板向图的方向移动。
1. 请关闭机器的总电源开关。
2. 请打开翻盖。
3. 请拆除固定螺栓 (1)，拆除监视器。
4. 请放松安装在监视器上的 BKT 的固定螺栓 (2)，移动操作面板。
5. 请拧紧固定螺栓 (2)，用固定螺栓 (1) 按装监视器。
6. 请关闭翻盖。
30SYS-1104-a
Side 2
30SYS-1106-a
(1)
30SYS-1107-a
(2)
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
72 AIMEX IIIc 安装手册
2.13 料盘单元 -LTW2

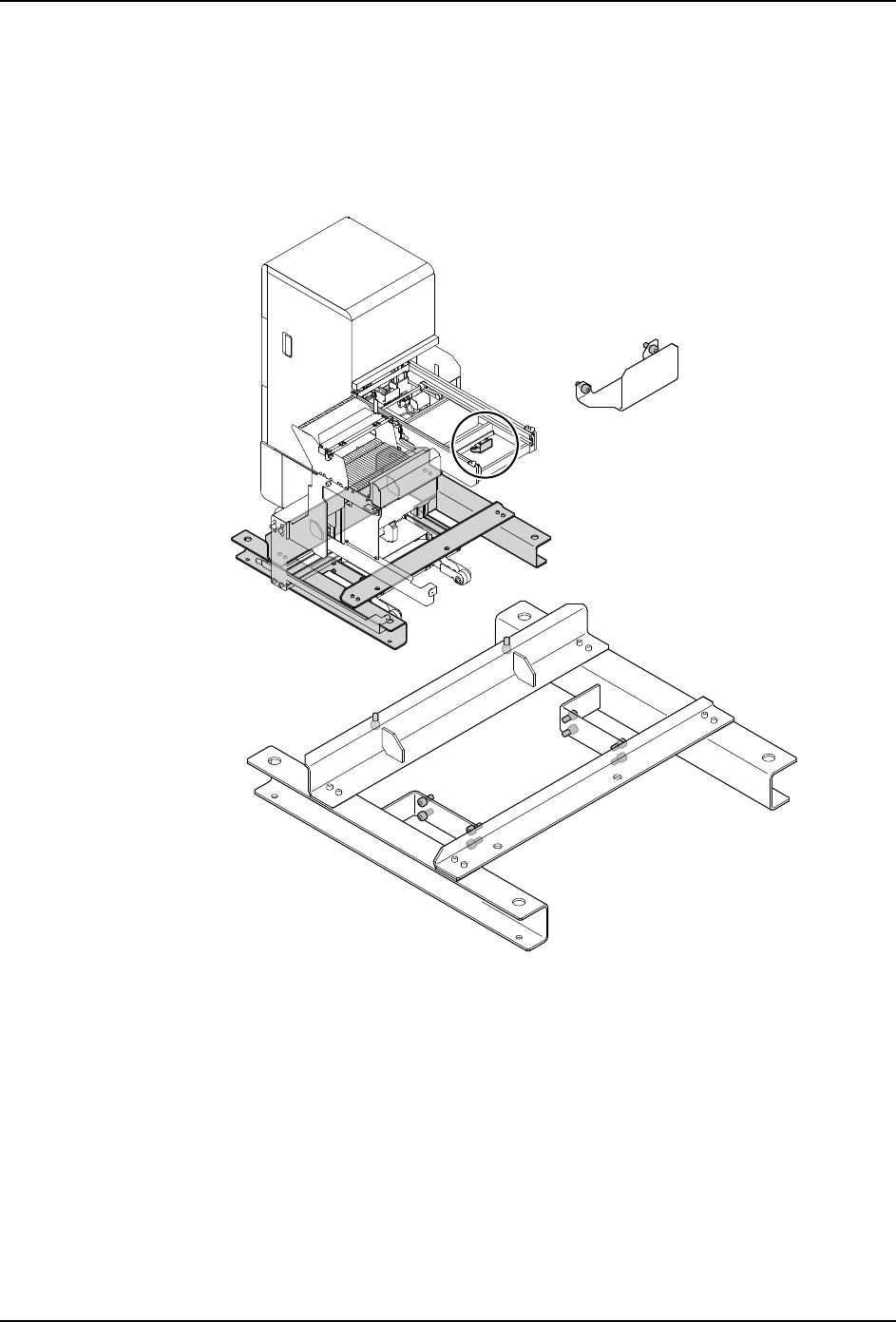

2.13.1 固定支架的拆除
请拆除搬运时用于固定料盘推车 -LTW2 的支架 （红色）。
请妥善保管支架与螺栓。重新安装时需要重新使用。
30MEC-0823
