Aimex3C安装手册.pdf - 第54页
2. 安装 SET-AIMEX3C-L-001S0 42 AIMEX IIIc 安装手册 网络构成的注意 有时机器和 Nexi m、或者机器和 Fu ji Flexa、Fujitra x 之间的网络负载 会过大。因此，机 器和主机之间的网络，请 与其他的网络独立开进行构建。 Fujitrax Server Fuji Flexa Server 30SET -0254-S Fujitrax Client Fuji Flexa Client …
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 41
2.5.3 网络线
为了传输 Job 或收集生产日志，使用以太网用的双绞线 ( 种类 5) 在机器与主电脑之间连接。

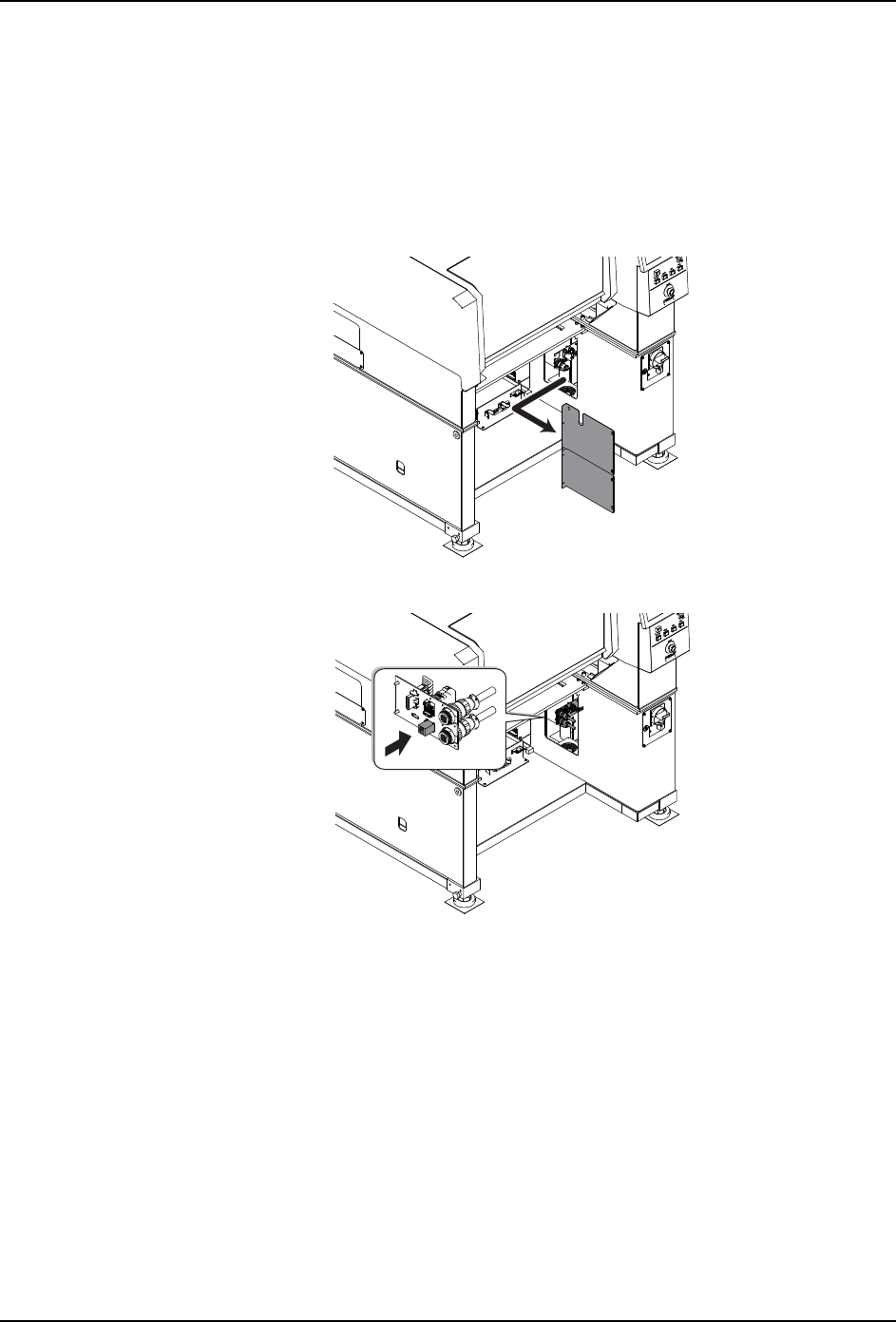

连接方法
1. 拆除位于 Side1 侧的下记盖板。前面章节说明如何接电源线和输气管时已处于无盖板状
态。
2. 请将数据线插头接到以太网中转插头。
3. 将另一端的插头连到集线器或者网络指定端口的以太网接插头。
30SET-0235-a
Ｒ
Ａ
Ｅ
Ｔ
Ｂ
Ｏ
Ｎ
Ｄ
Ｉ
Ｎ
Ｇ
Ｐ
Ｏ
Ｉ
Ｎ
Ｔ
Ｈ
Ｒ
Ａ
Ｅ
Ｔ
Ｂ
Ｏ
Ｎ
Ｄ
Ｉ
Ｎ
Ｇ
Ｐ
Ｏ
Ｉ
Ｎ
Ｔ
Ｈ
30SET-0238-a
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
42 AIMEX IIIc 安装手册
网络构成的注意
有时机器和 Nexim、或者机器和 Fuji Flexa、Fujitrax 之间的网络负载会过大。因此，机
器和主机之间的网络，请与其他的网络独立开进行构建。
Fujitrax
Server
Fuji Flexa
Server
30SET-0254-S
Fujitrax
Client
Fuji Flexa
Client
Nexim Server
Nexim Client
ޢਮ㖇㔒
ޢਮ㖇㔒
ᵰಞ
ᵰಞ
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 43
2.6 网络设定
为了使机器和主电脑之间可以通信，有必要变更机器的 IP 地址使其与 Fuji Flexa 设定的工
厂的 IP 地址一致。若不知道新的 IP 地址，请向网络管理人员垂询。
2.6.1 设定方法

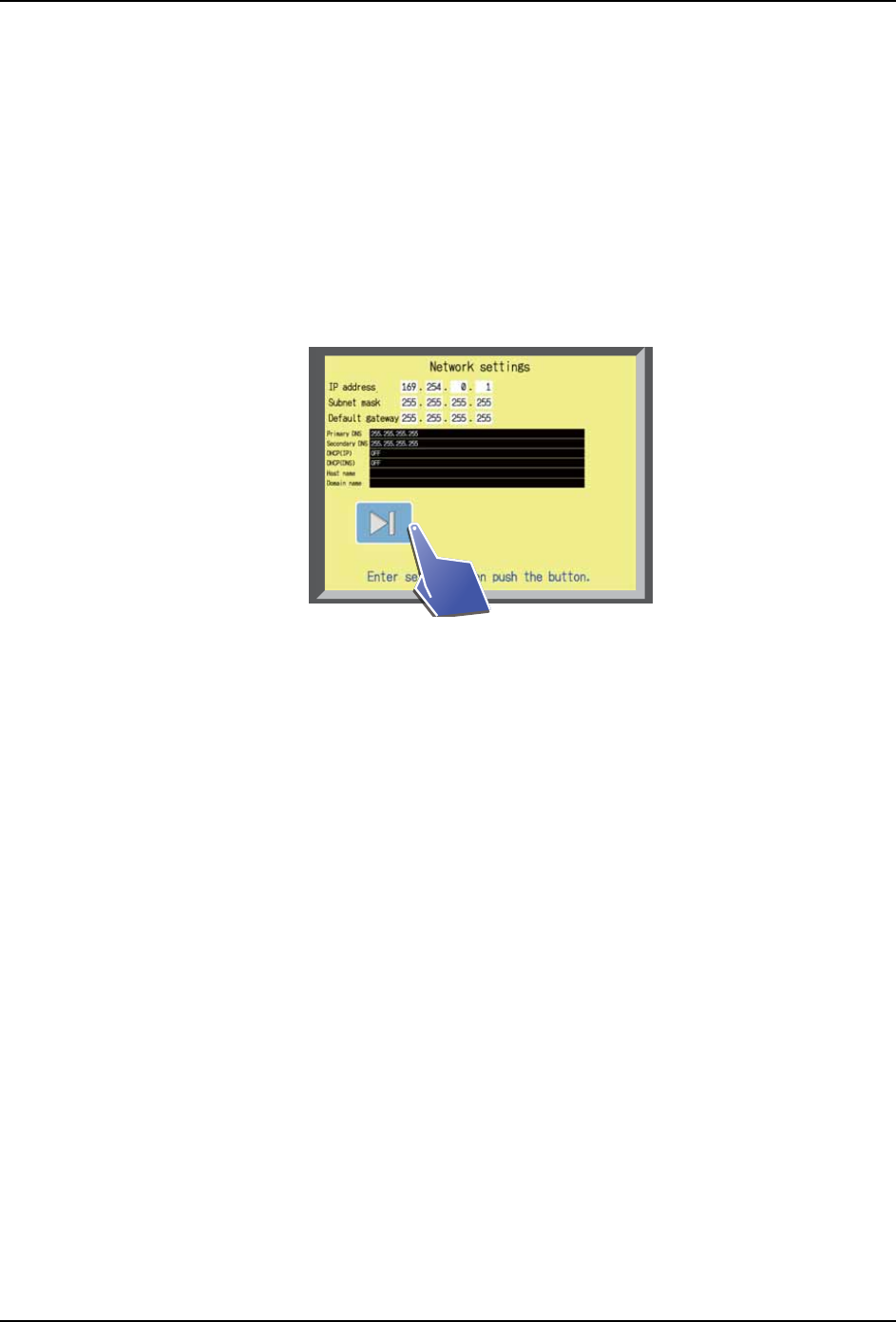

1. 请把机器的主开关设置为 ON。在操作面板上显示出网络设定画面。
2. 请在网络设定画面设定 IP address，Subnet mask，Default gateway。
3. 请点击[实行]按键。
4. 请关闭主电源开关，稍后重新打开。新的网络设定生效。
5. 要更进一步指定 DNS 伺服器或者主电脑名的时候，请使用软件工具 「NetworkSetting」
设定网络。详细参考 「系统手册」的 「9. 各软件工具的使用方法」。
6. 请把主开关 OFF 后重新设定为 ON。新的网络设定生效。
30SET-0247
