Aimex3C安装手册.pdf - 第107页
SET-AIMEX3C-L-001S0 6. Fujitrax Verifier 的设定 AIMEX IIIc 安装手册 95 12.在 [Base Nam e] 区中输入第一个 AIMEX-3c 机的 机器名称。 13.单击画面左侧区域 中显示的新基座 名称。点击 [ 编辑 ] 菜单中 的 [ 添加模组 ] 。新模组 的数据字段将显示在画面右侧区 域中。 14.请从 [Module Ty pe] 下拉式菜单 选择使用模组类型 。 15…
6. Fujitrax Verifier 的设定 SET-AIMEX3C-L-001S0
94 AIMEX IIIc 安装手册
6.1.2 将 AIMEX-3c 机添加至 Fujitrax 的生产线构成中
对将 AIMEX-3c 机添加至 Fujitrax Verifier 的生产线构成的步骤说明如下。
1. 用开始菜单的快捷键打开 Kit Line Configuration 生产线结构程序。
2. 在 ［User ID］］的文本框内输入 「FUJIADMIN」后，请输入与此相对应的密码以及
Verfier 数据库的服务器名称。
3. 请点击 [OK] 键。显示出 [Kit Line Configuration] 画面。
4. 从画面左侧区域选择工厂，从 [ 编辑 ] 菜单选择 [ 添加生产线 ]。
5. 在 [Line Name] 数据字段设定 AIMEX-3c 机的生产线名称，在 [KITServer Hostname] 的
数据字段设定 AIMEX-3c 机所使用的 CentralServer 的计算机名。
6. 单击画面左侧区域的新生产线，字段的设定内容被更新，设定的名称在字段显示出来。
单击 [ 编辑 ] 菜单中的 [ 添加机器 ]。新机器的数据显示在画面右侧区域。
7. 在 [Machine Nickname] 字段中设定 AIMEX-3c 机的机器名称。要注意的是，在这里设定
的名称必须与 Fuji Flexa 中使用的机器名称相一致。
8. 在 [Machine Type] 的下拉菜单中选择 [AIMEX]。
9. 在 [ 生产程序名称，Top] 和 [ 生产程序名称，Bottom] 字段中输入基座名称。这里使用
的 CentralServer 名称必须同生产线的 Kit Server 所使用的服务器名称相一致。
10.请设定 [Board Flow]、[Parts Out Mode] 、其他、必要的项目。
·各项目的详细请参照 「Fujitrax Verifier 安装手册」- 「9. 生产线构成的设
定」。
11.点击画面左侧区域的新机器名称。点击 [ 编辑 ] 菜单中的 [ 添加基座 ]。新基座的数据
字段将显示在画面右侧区域中。
30SET-0096E
<Line name>
<Sever name>
30SET-0097E
<Sever name>
<Machine name>
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 6. Fujitrax Verifier 的设定
AIMEX IIIc 安装手册 95
12.在 [Base Name] 区中输入第一个 AIMEX-3c 机的机器名称。
13.单击画面左侧区域中显示的新基座名称。点击 [ 编辑 ] 菜单中的 [ 添加模组 ]。新模组
的数据字段将显示在画面右侧区域中。
14.请从 [Module Type] 下拉式菜单选择使用模组类型。
15.请从画面左侧的区域选择新建模组。更新了模组名，显示出设定的模组类型。
16.重复上述第 14 到 15 步操作，直至基座上的所有模组设置都完成。
17.在同一生产线中有其他的 AIMEX-3c 机存在时，请选择新建 AIMEX-3c，反复进行上述 6
项到 16 项的操作，直至生产线上所有的 AIMEX-3c 的设定都完成。
18.若 Kit Server 内还有其他包含 AIMEX-3c 机的生产线设定，则那些机器也要添加进来。
19.从 [ 文件 ] 菜单选择 [ 保存 ]，将文件保存至数据库。
20.请从 [File] 菜单选择 [Exit]。关闭 Kit Line Configuration 编辑器。
6.1.3 设定 AIMEX-3c 的 Fujitrax configuration
使用 Fujitrax Verifier 系统时所必需的 AIMEX-3c 机器的设定更改操作如下。
1. 双击桌面上的 “Internet Explorer” 图标。
2. 在地址栏 (URL) 中输入 “http://<FUJI accessory softwareserver name>/fujiweb”
后，按下 Enter 键。服务器若能够访问上述地址，则显示由指定站点下载下来的页面。
3. 在地面监视器中点击适用 Machine Accessory 的机器或 AIMEX-3c 模组序号。
4. 直接输入用户 ID 或者从下拉菜单中选择。
5. 输入用户密码，点击 [ 注册 ]。连接至机器后，最上方的图示即被更改为与所选机器相
一致。画面左下方显示可执行项目的菜单。画面右下方则显示有关所选项目的详情。
6. 从 [ 菜单 ] 中选择 [ 机器功能设定 ]。辅助软件将与机器相连接，接收机器信息。上述
操作结束后，设定页面将被显示出来。

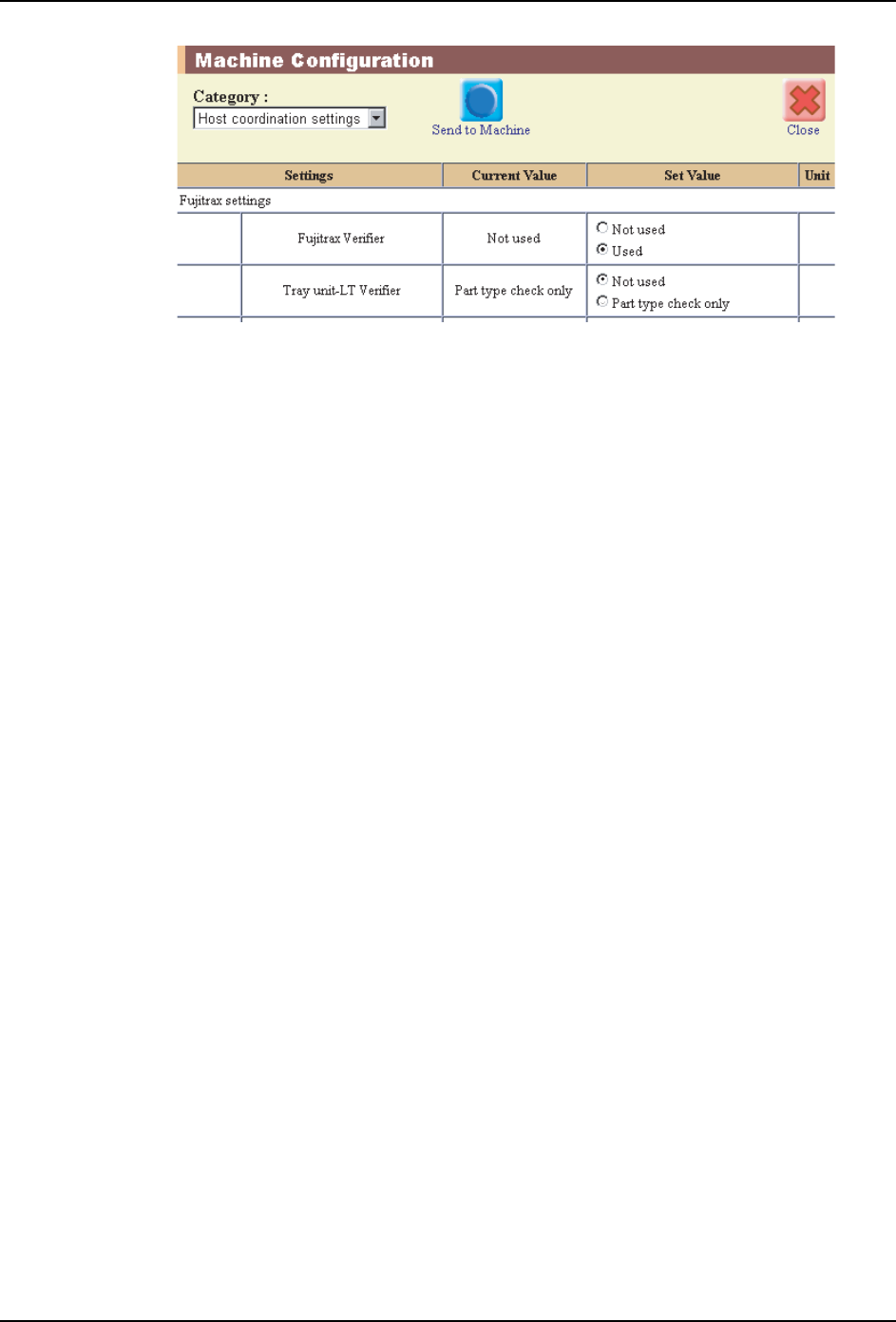

7. 从 [Category] 的下拉菜单中选择 [Fujitrax 设置 ]。选择类别后，列表中的设置项目将
自动更改为所选类别的设置内容。
8. 将 [Fuji Verify 功能 ] 设置为 [ 使用 ]。
30SET-0099E
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
6. Fujitrax Verifier 的设定 SET-AIMEX3C-L-001S0
96 AIMEX IIIc 安装手册
9. 若无需进行特殊设置，则请将上述以外的项目保留为默认设置。有关设置详情，请参照
附属软件的操作手册。
10.如果有其他需要变更的项目时，请从下拉式菜单中选择要变更的类型。全部的设定完毕
后，请点击 [Send to Machine]。新设置将被传送至机器。
11.所有更改内容传送完毕后，点击 [ 关闭 ]。
6.1.4 Kit Handy access 的用户登录
已登录的用户通过 Kit Handy 访问 AIMEX-3c 信息所需操作如下。
1. 用开始菜单的快捷键运行 Kit Manger。
2. 作为用户 ID 用 “FUJIADMIN” 注册，请输入适当的密码和服务器名。变更 Kit Handy
的设定时，需要输入这个 ID。
3. 请点击 [OK] 键。Kit Manager 启动。
4. 双击画面左侧的区域中的工厂。所选工厂的生产线将被显示出来。
5. 双击生产线，生产线中的机器将被显示出来。
6. 请选择 AIMEX-3c 机器，单击右键。出现快捷菜单。
7. 从快捷菜单中选择 [Handy User Settings]。出现所选机器的 [Handy User Settings] 对
话框。
8. 在 [ 用户 ID] 文本框中输入想登录的用户 ID。
9. 点击 [ 添加 ]。输入的用户 ID 将显示在列表中。
10.重复上述第 8、9 步操作，直至所有向 AIMEX-3c 机器登录的用户 ID 的设置都完成。
11.点击 [ 关闭 ]，退出用户 ID 登录。此后即可使用登录好的用户 ID 访问相应 AIMEX-3c
机器的信息画面。
12.请从 [ 文件 ] 菜单选择 [ 结束 ]。结束 Kit Manager。
30SYS-0207E
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
