Aimex3C安装手册.pdf - 第81页

SET-AIMEX3C-L-001S0 2. 安装 AIMEX IIIc 安装手册 69 8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。 ≪ᒩԠ 6(76D 䇗ᭈ㶎ϱ 6(7  6 X X’ 2z7dLQuh 2z7dLQuh Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5 Downloaded at 2017/1…

2. 安装 SET-AIMEX3C-L-001S0

68 AIMEX IIIc 安装手册

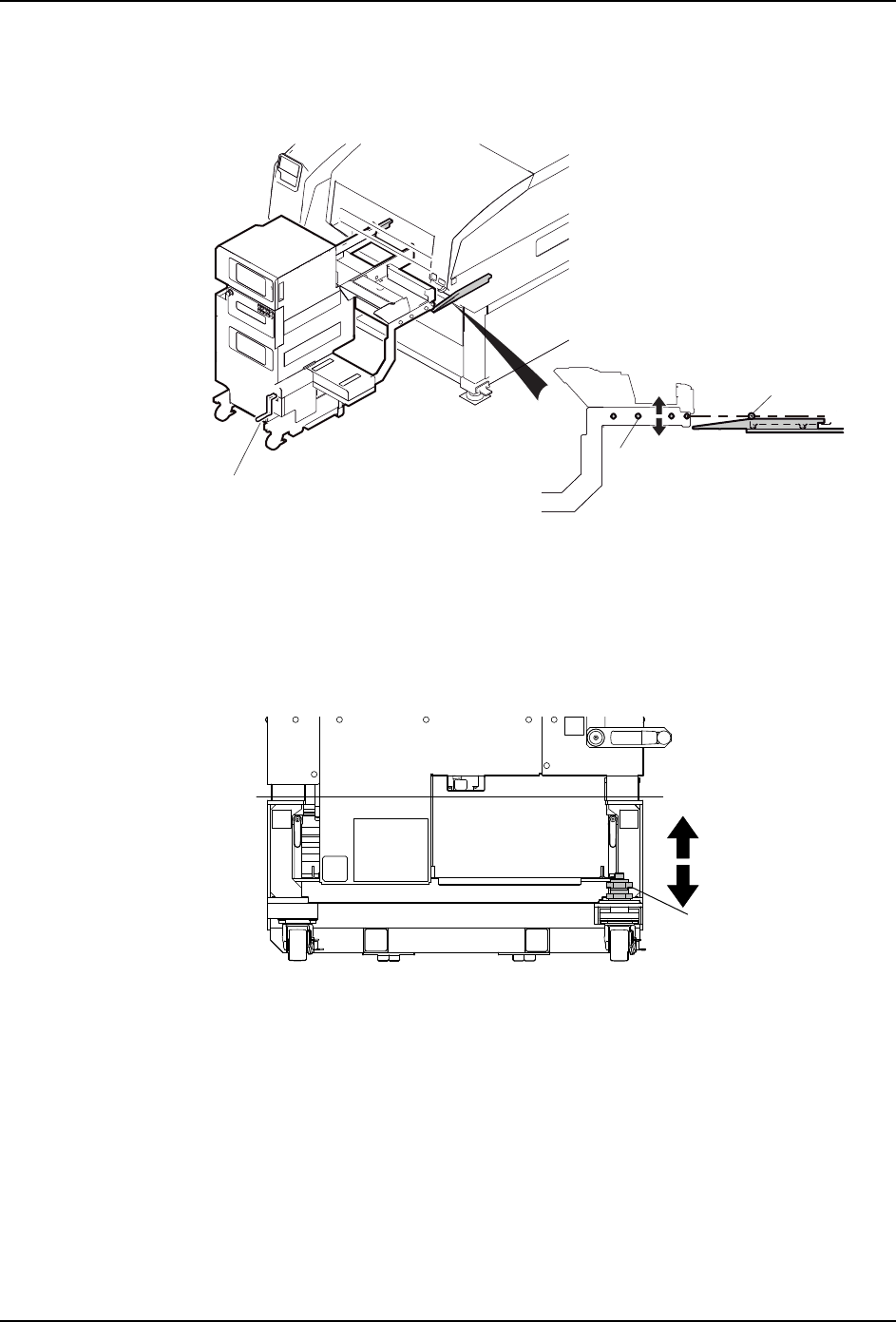

3. 旋转折叠式手柄，使料盘单元 -LTW 的滚轮与模机器端料站基座槽的斜面顶上附近大致

高度相一致。

4. 向左旋松料盘单元 -LTW 右下方的锁定旋钮。请旋转螺栓，大致调整出 X 轴方向的水平

度。请一边用手柄进行高度调整，一边使料盘单元 -LTW 的滚轮左右与机器侧料站基座

槽的高度一致。

注意 )插入料盘单元后，如果后面的脚轮 ( 插入机器侧 ) 着地，则可能影响料盘单元的平稳

度。如果发生这样的情况，请先从料站基座的导槽中将料盘单元拉出一半，然后调节脚

轮的高度到离地面 0.5mm。然后重新锁定料盘单元并确认是否留有脚轮刚好可以转动的

距离。

5. 在电源 ON 状态下将料盘单元 -LTW 慢慢插入的主机内部。料盘单元 -LTW 完全插入后会

自动被夹紧。

6. 使用软件工具「Equipment Check」的「移动到水平调整位置」指令移动到下侧的料盘

箱。关于「Equipment Check」的操作方法，请参考「系统手册」中的「各种软件的使

用方法」章节中的「Equipment Check」。

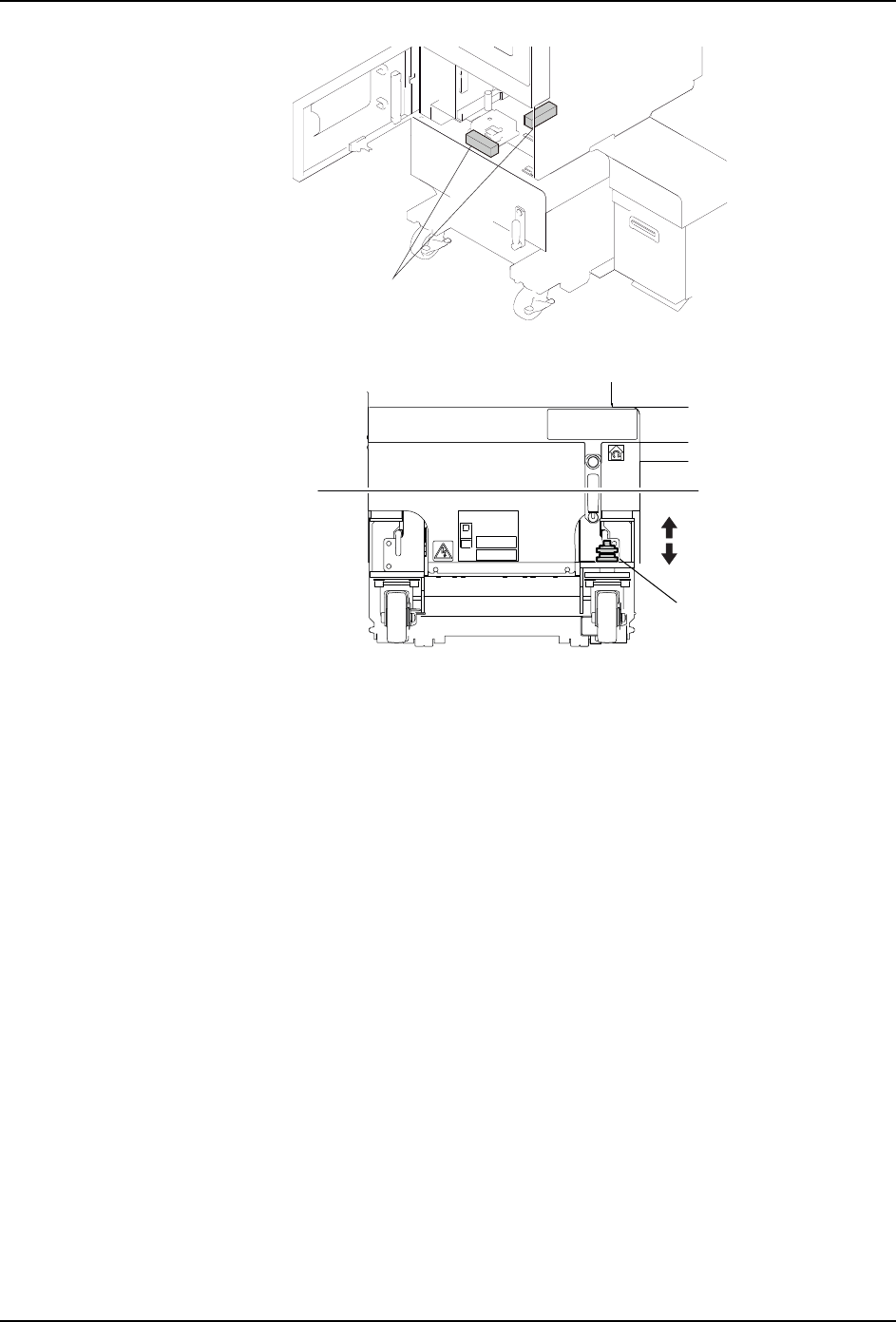

7. 打开下部安全门，将水平仪 (2 个 ) 安装在料盘单元 -LTW 内的塔部下方的板上。

ᯏⴎঋݹⲺ┐䖤

ᣎਖᕅᢁ᷺

ᯏⴎঋݹⲺ┐䖤

30SET-0173-S

30SET-0040Sa

XX'

䈹᮪㷰ѓ

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

SET-AIMEX3C-L-001S0 2. 安装

AIMEX IIIc 安装手册 69

8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。

≪ᒩԠ

6(76D

䇗ᭈ㶎ϱ

6(76

X X’

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

2. 安装 SET-AIMEX3C-L-001S0

70 AIMEX IIIc 安装手册

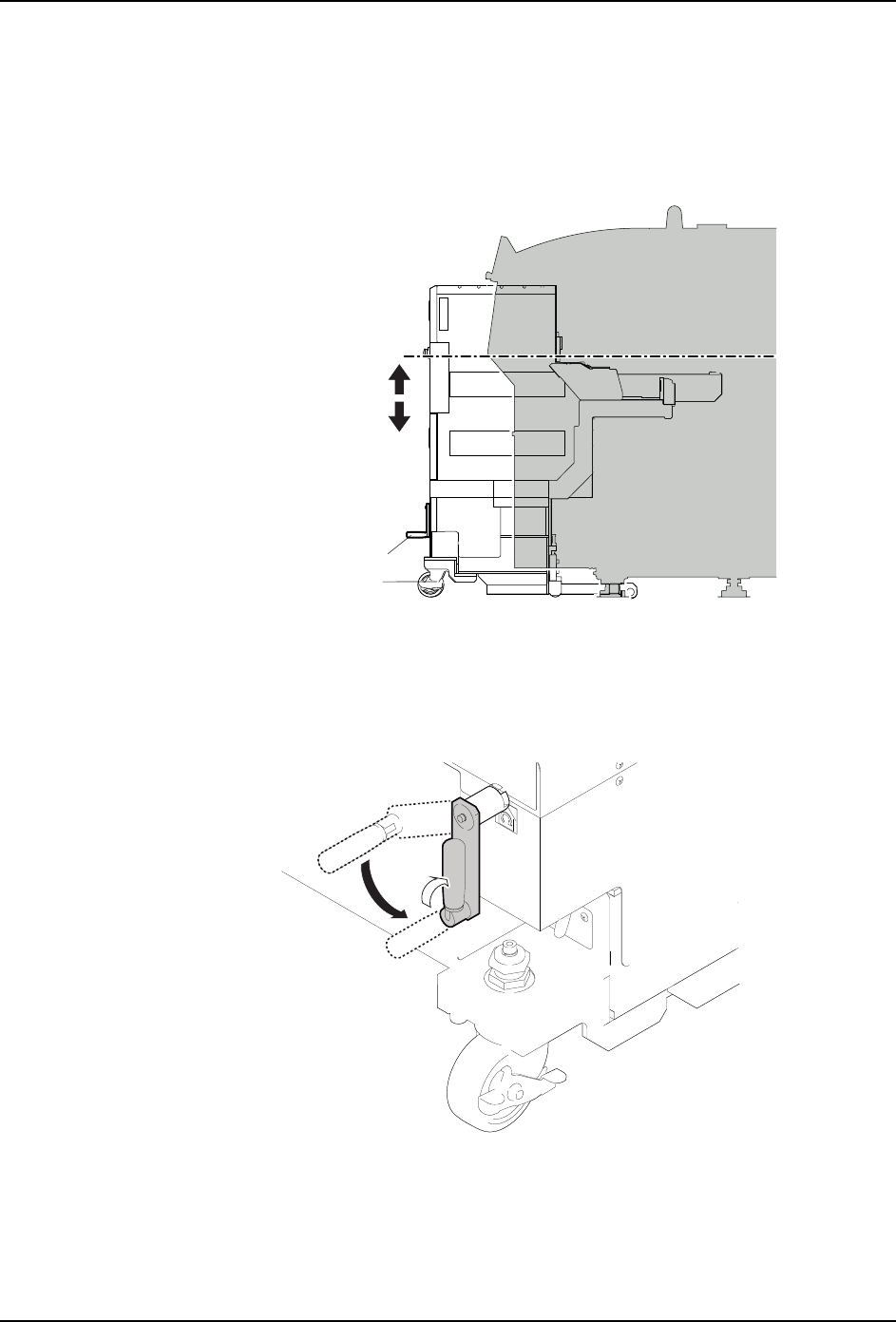

9. 向右旋转拧紧锁定旋钮。

10.一边看水平仪一边旋转折叠式手柄，尽量使 Y 轴方向的倾斜度处于水平，调整料盘单元

-LTW 的高度。

注意 )由于料盘单元 -LTW 被锁定在机器上，所以如果大幅变动高度，就可能会破坏连接销。

请慢慢小心地进行调整。

11.锁定左右两边的锁定手柄。

12.锁定左右两边的脚轮。

13.按图示折叠手柄。

ᡬ঴ᓣ᠟ᶘ

㛮䕂

<

6(76

30SET-0193

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
