SET-AIMEX3C-L-001S0 2. 安装

AIMEX IIIc 安装手册 65

4. 请参考下图所示的位置调整停止块高度。

5. 请拧紧螺栓。

12.5mm

30SET-0194a

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

2. 安装 SET-AIMEX3C-L-001S0

66 AIMEX IIIc 安装手册

2.12 料盘单元 -LTW

2.12.1 固定支架的拆除

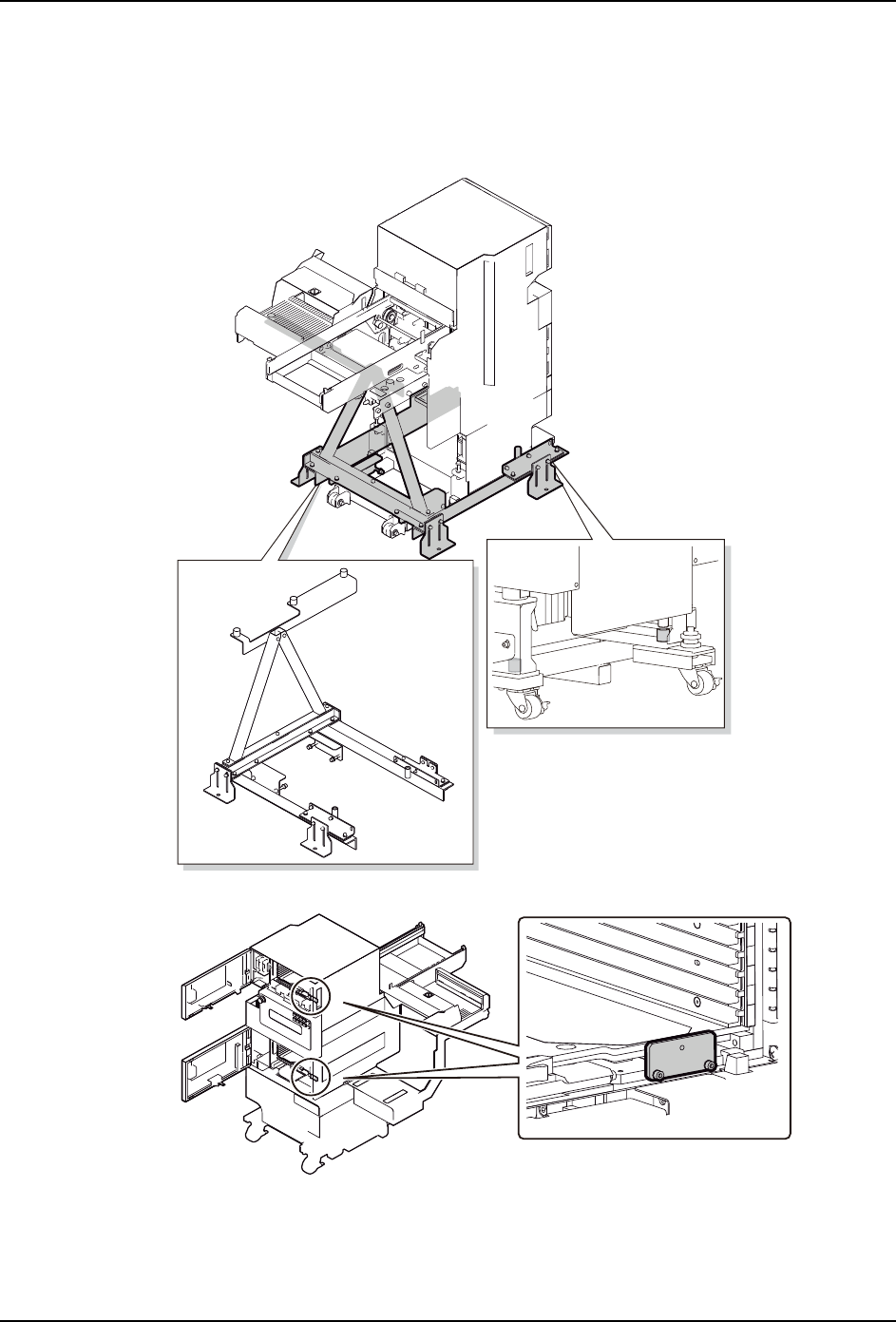

拆除用于固定料盘单元 -LTW 的支架 ( 红色 )。

请保管好拆除的支架和螺栓。移设时需要重新使用。

30SET-171J

2z7dLQuh

Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5

SET-AIMEX3C-L-001S0 2. 安装

AIMEX IIIc 安装手册 67

2.12.2 调整高度和倾斜

以下的时候，请调整料盘单元的高度和倾斜度。调节过一次之后，如果还是在相同位置安装

/ 拆除，则无需再调节。

·新安装料盘推车的时候

·将料盘推车安装在另外的机器上的时候

该作业需要使用水平仪 (2 个 )。首先，在机器外预先调整料盘单元 -LTW 的高度和倾斜度。

接着，在夹紧料盘单元 -LTW 的状态下进行主调整。

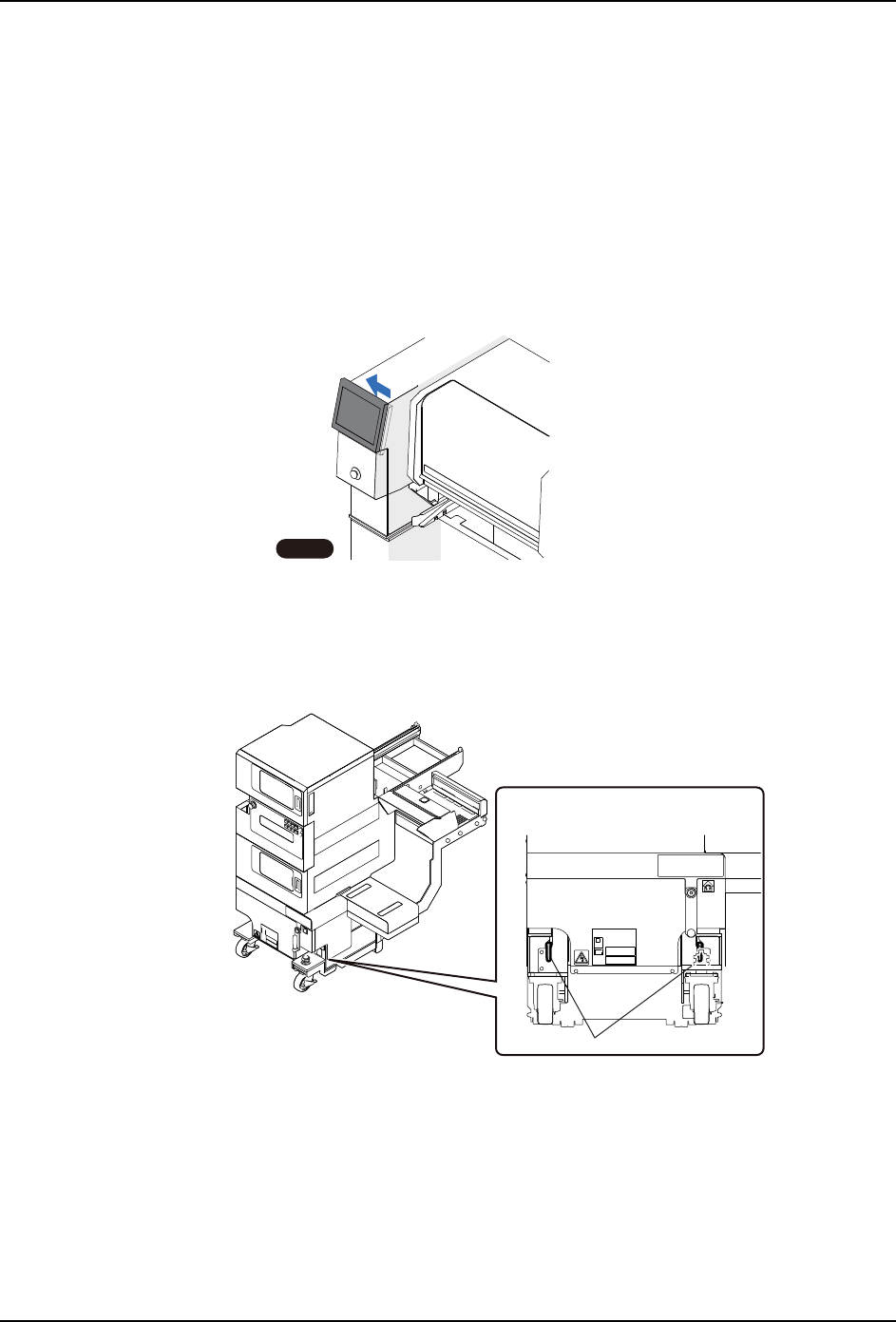

注意 )如果 Side2 上安装料盘推车时，请确认操作面板在图中的位置。按标准的位置插入料

盘推车的话，操作面板会损坏。

注意 )如果在标准位置时，请参照「2.12.3 变更操作面板的位置」移动操作面板。

1. 进行安装料盘单元 -LTW 的机器侧的准备。请从机器上拆下料带元件相关单元。详细请

参照「机械手册」的「基本操作」章节的「料盘单元 -LTW 的安装 / 拆下」。

2. 请逆时针拧松料盘单元 -LTW 下方的左右锁定杆。

30SYS-1104-a

Side 2

锁定手柄

30SET-0172S
