Aimex3C安装手册.pdf - 第57页
SET-AIMEX3C-L-001S0 2. 安装 AIMEX IIIc 安装手册 45 2.7.1 信号电缆连接图 < AIMEX-3c -- AIMEX -3c -- AIMEX-3c > 30SET -0202-S AIMEX-3c AIMEX-3c AIMEX-3c RH3902* (1.0 m) RH3902* (1.0 m) CN-M2 CN-M2 CN-M1 CN-M1 LANE1 LANE1 LANE1 LA…
2. 安装 SET-AIMEX3C-L-001S0
44 AIMEX IIIc 安装手册

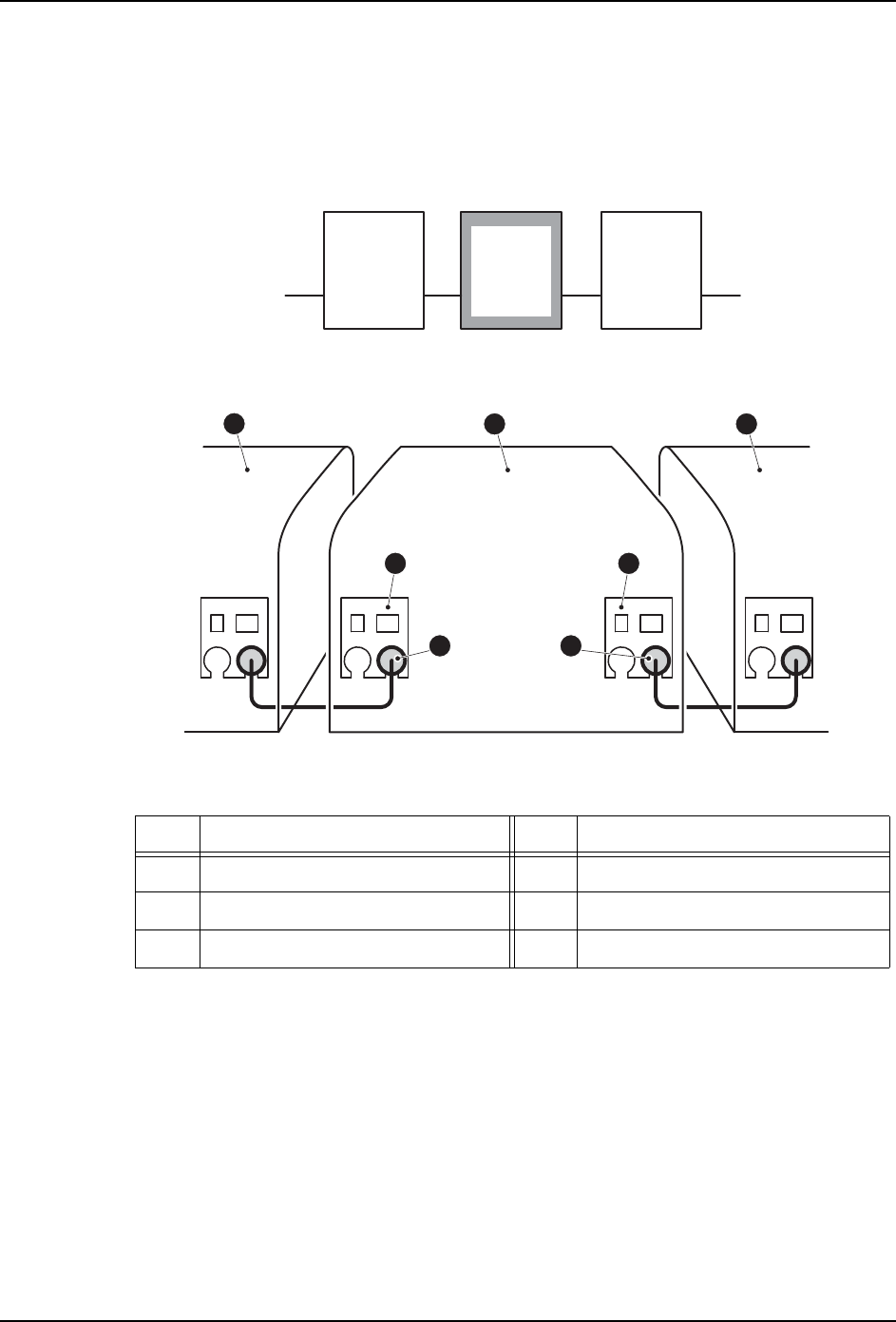

2.7 本机器和本机器的连接
这个章节主要说明连接复数的机器进行运转时的连接方法。
前道工序机器和后道工序机器是 AIMEX-3c 的时候
编号 名称 编号 名称
1 本机器 2 前道工序机器
3 后道工序机器 4 前道工序运板 I/F 支架
5 后道工序运板 I/F 支架 6 接插头 : LANE1
AIMEX-3c AIMEX-3c AIMEX-3c
30SET-0215
30SET-0216-a
1
2
3
4 5
6 6
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 45

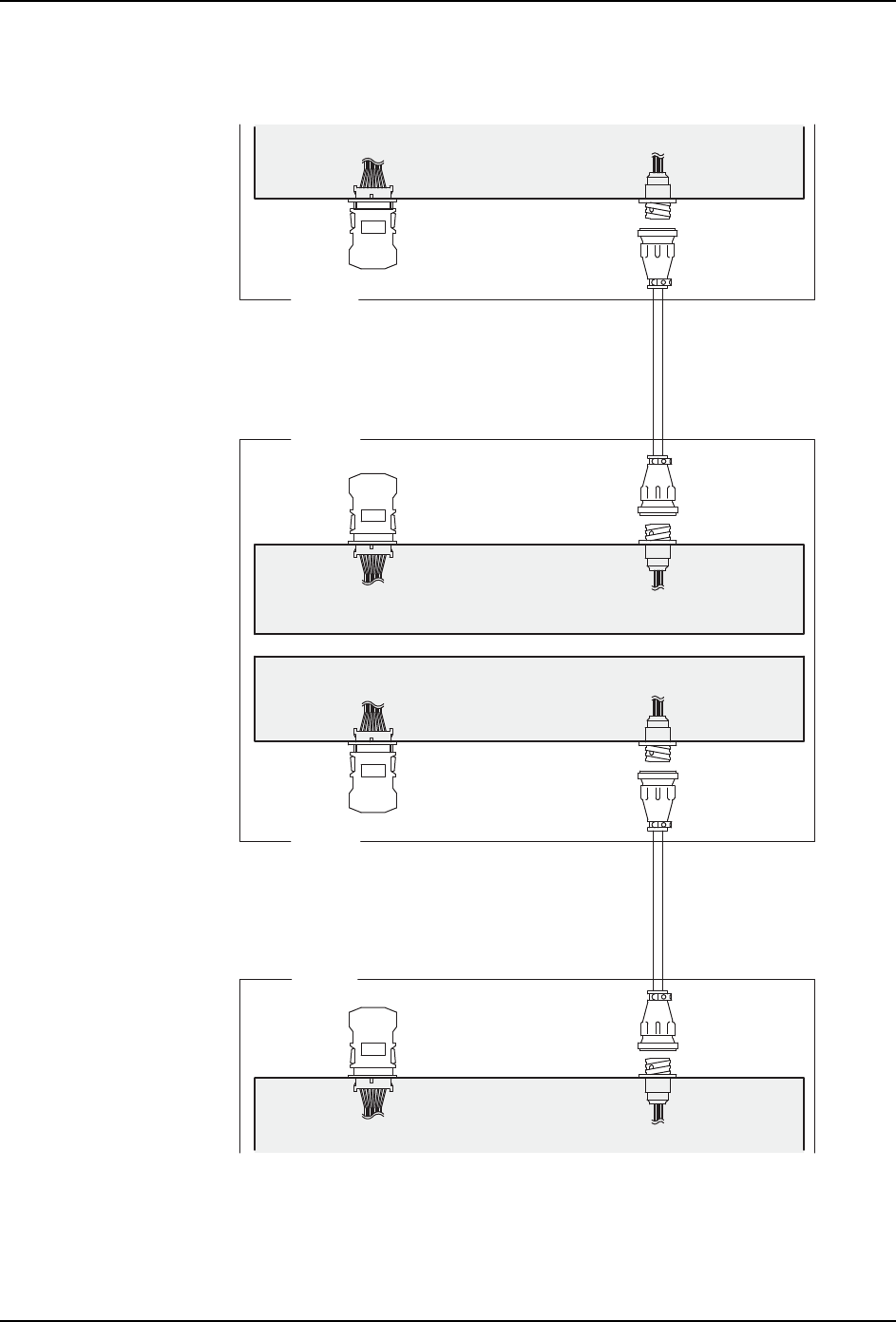

2.7.1 信号电缆连接图
< AIMEX-3c -- AIMEX-3c -- AIMEX-3c >
30SET-0202-S
AIMEX-3c AIMEX-3c AIMEX-3c
RH3902* (1.0 m)
RH3902* (1.0 m)
CN-M2
CN-M2
CN-M1
CN-M1
LANE1
LANE1 LANE1LANE1
࠰সᰬ䘔㔉ᶕ
࠰সᰬ䘔㔉ᶕ
࠰সᰬ䘔㔉ᶕ
࠰সᰬ䘔㔉ᶕ
㸦ࢃ䚉ᐛᓅם㸧㸦䚉ᐛᓅם㸧
䚉ᐛᓅ
ࢃ䚉ᐛᓅ
2EGTBB0080**
2EGTBB0080**
2EGTBB0080**
2EGTBB0080**
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
46 AIMEX IIIc 安装手册

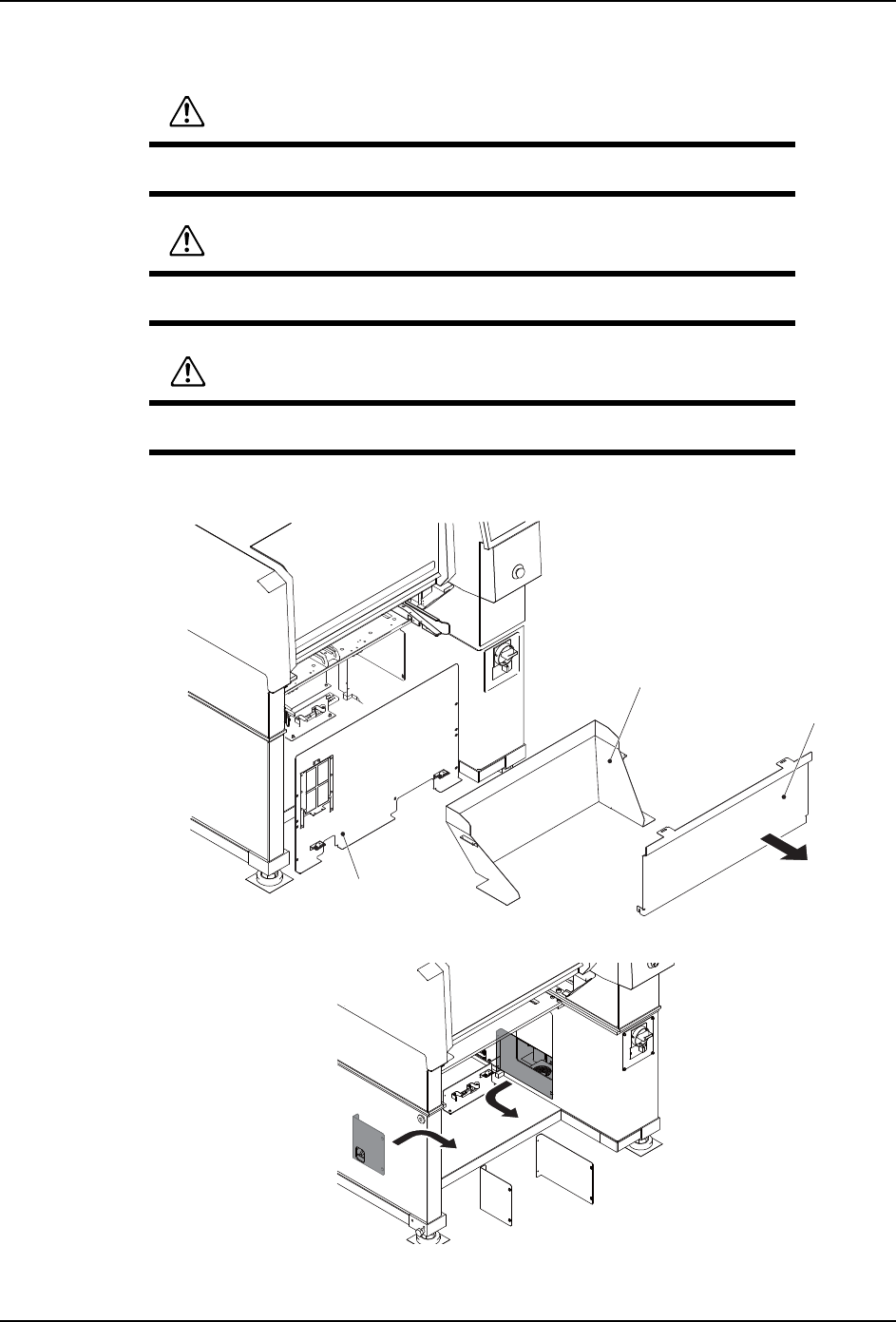

2.7.2 连接方法
1. 拆除位于 Side1 侧的下记盖板。
2. 请将信号电缆连到如下接插头上。
警告 31
在开始作业之前请务必先切断机器的总电源。
注意 14
插接插头时请查看接插头有无插错 （确认接插件名称是否一致）。
注意 91
请紧紧地插入接插头。
30SET-0245-a
(1)
(2)
(3)
30SET-0239-a
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
