2. 安装 SET-AIMEX3C-L-001S0
50 AIMEX IIIc 安装手册
2.8.2 连接时的注意事项
a. 在 AIMEX-3c 前 ( 後 ) 工序机器的电路板搬送接口电路，请设置下记输入信号的电
压、电流流动的输出电路。此外，请不要从前(後)工序机器到 AIMEX-3c 的电路板
搬送接口电路，施加超过下记输出信号的电压、电流。
电气规格
·输入信号 : 电压值 DC24V(±25％)，电流值 10mA
·输出信号 : 电压值 DC30V，电流值 10mA
b. 连接机器间的连接电缆时，请务必使双方的机器电源 OFF。即使机器电源在某一方处
于 ON 的状态下接上了连接电缆，电路板搬送接口电路板也有损坏的可能。
c. 请将前(後)工序机器的接口信号地面线和地线(机架接地:FG)间的电位差调为
0V。AIMEX-3c 和前 ( 後 ) 工序机器的接口信号之间，地面线的电位差很大时，接口
电路板有损坏的可能。请按下面 2 种方法内的某一种进行对应。
·使接口信号地面线和地线 (FG) 间短路。但是，请务必进行机器地线 (FG) 的连接。
·接口信号地面线与地线 (FG) 完全绝缘。
备注 )AIMEX-3c 接口信号地面线与地线 (FG) 短路。

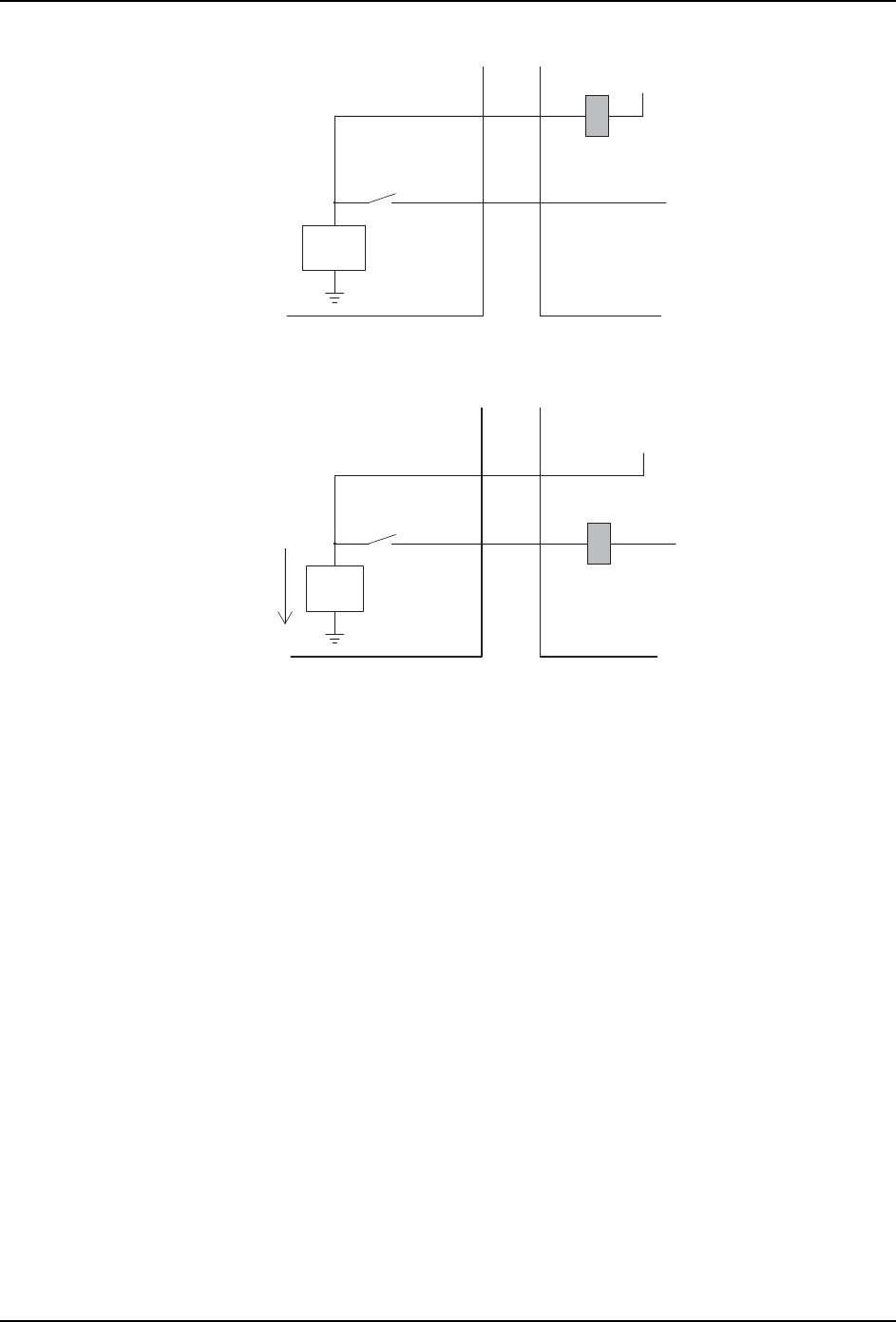

d. 请在前(後)工序机器的输入电路的正极侧，连接继电器和光电耦合器。并且，请
在继电器和光电耦合器的工作负载进行限制电流之后，将连接电缆连接到 AIMEX-3c
电路板搬送接口电路板上。如果将继电器和光电耦合器连接到负极时，AIMEX-3c 的
电源 OFF 时电路板有损坏的可能。
30SET-0204-S
Board available
Panel request
（䗉࠰ؗਭ）
AIMEX-3c
ࢃᐛᓅ
ᐛᓅ
+24 V
0 V
+24 V
0 V
Board available
Panel request
（䗉ޛؗਭ）
（䗉࠰ؗਭ）
（䗉ޛؗਭ）
30SET-0205-S
AIMEX-3c
ࢃδεᐛᓅ
൦䶘㓵g൦㓵䰪⭫ুφ9
൦㓵㸦)*㸧
9
㸦
൦䶘㓵㸸9㸧
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 51
30SET-0206-S
δ㔝⭫ಞᡌ㘻
ݿ⭫㙜ਾಞε
↙䘼⍷
࠽ᦘ⭫䐥
㸦ЋᴶཝP$㸧
δЋᰖ⭫⍷䲆ε
AIMEX-3c
ࢃδεᐛᓅ
9
δ൦䶘㓵φ9ε
δ㔝⭫ಞᡌ㘻
ݿ⭫㙜ਾಞε
AIMEX-3c
ࢃδεᐛᓅ
δ൦䶘㓵φ9ε
9
↙䘼⍷
࠽ᦘ⭫䐥
᧞㦆⭫䐥
⭫䐥ᶵᴿਥ㜳ᦕⲺ⭫䐥
䗽⭫⍷
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
52 AIMEX IIIc 安装手册
2.8.3 连接方法

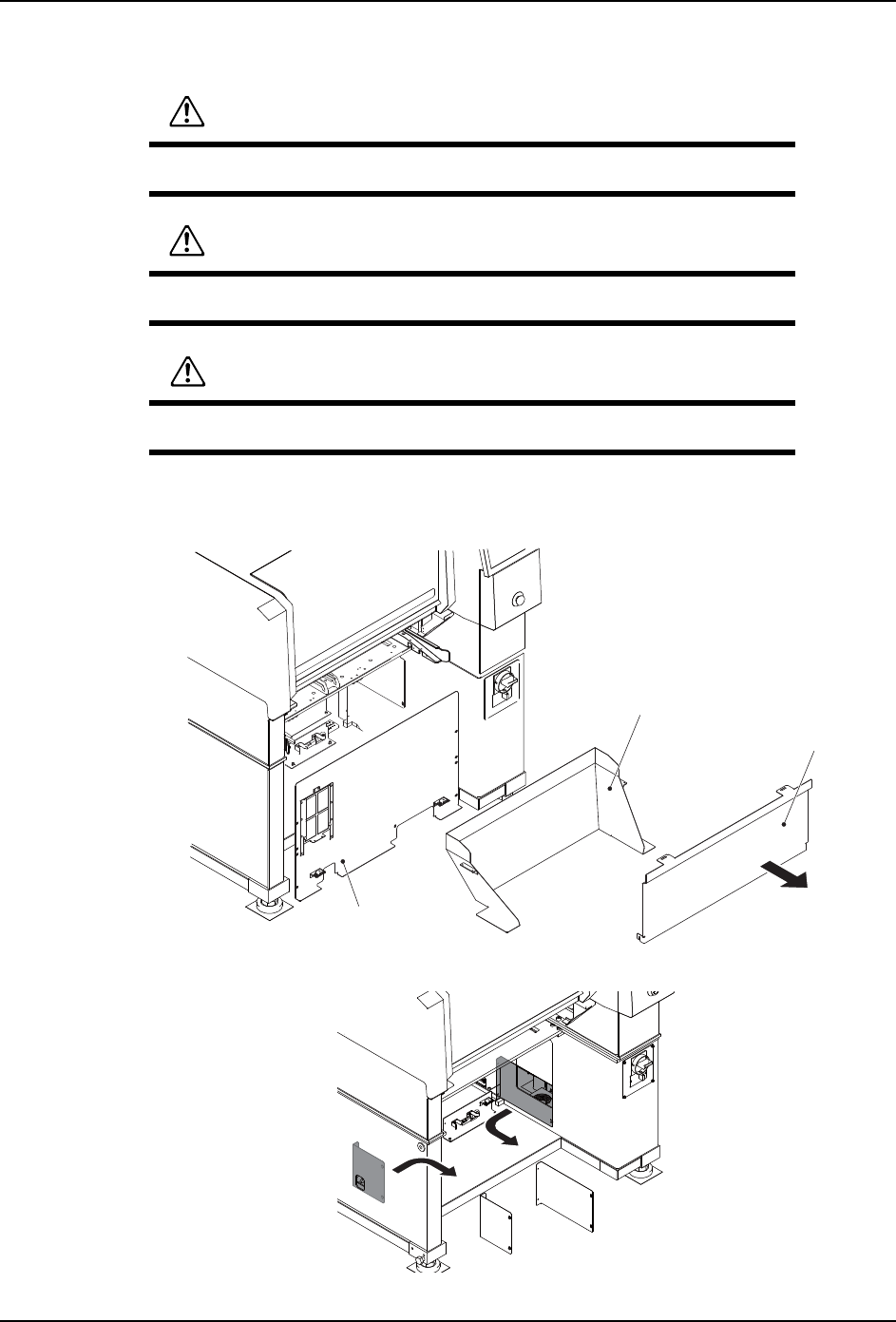

1. 拆除位于 Side1 侧的下记盖板。
警告 31
在开始作业之前请务必先切断机器的总电源。
注意 14
插接插头时请查看接插头有无插错 （确认接插件名称是否一致）。
注意 91
请紧紧地插入接插头。
30SET-0245-a
(1)
(2)
(3)
30SET-0239-a
