2. 安装 SET-AIMEX3C-L-001S0 64 AIMEX IIIc 安装手册 2.11 MFU-65/MFU-65II 2.11.1 固定支架的拆除 请拆除搬运时用于固定 MFU 的支架 （红色） 。 请妥善保管支架与螺栓。重新安 装时需要重新使用。 2.11.2 高度调节 初次使用 MFU5 或改变安装位置时，请调节 MFU 的高度。调节过一次之后，如 果还是在相同 位置安装 / 拆除，则无需再调节 。 1. 请将 MFU…
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 63
2. 将前侧周边机器附带的信号电缆 (RH0398*) 连到 AIMEX-3c 上。
a. 请拆除连在前工序运板 I/F 支架的 CN-M 上的接插头。
b. 请将从 AIMEX-3c 侧面的开口处引入的信号电缆 (RH0398*) 的接插头连接到 CN-M1
上。
3. 将后侧周边机器附带的信号电缆 (RH0398*) 连到 AIMEX-3c 上。
a. 请拆除连在后工序运板 I/F 支架的 CN-M2 上的接插头。
b. 请将从 AIMEX-3c 侧面的开口处引入的信号电缆 (RH0398*) 的接插头连接到 CN-M2
上。
4. 将前侧周边机器附带的动力电缆 (RH0397*) 连到 AIMEX-3c 上。
a. 将从 AIMEX-3c 侧面的开口部取入的动力电缆 (RH0397*) 的接插头连接到 OPTION 上。
5. 将后侧周边机器附带的动力电缆 (RH0397*) 连到 AIMEX-3c 上。
a. 将从 AIMEX-3c 侧面的开口部取入的动力电缆 (RH0397*) 的接插头连接到 CBBCN5 上。
6. 请复原取下的盖板。
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
2. 安装 SET-AIMEX3C-L-001S0
64 AIMEX IIIc 安装手册

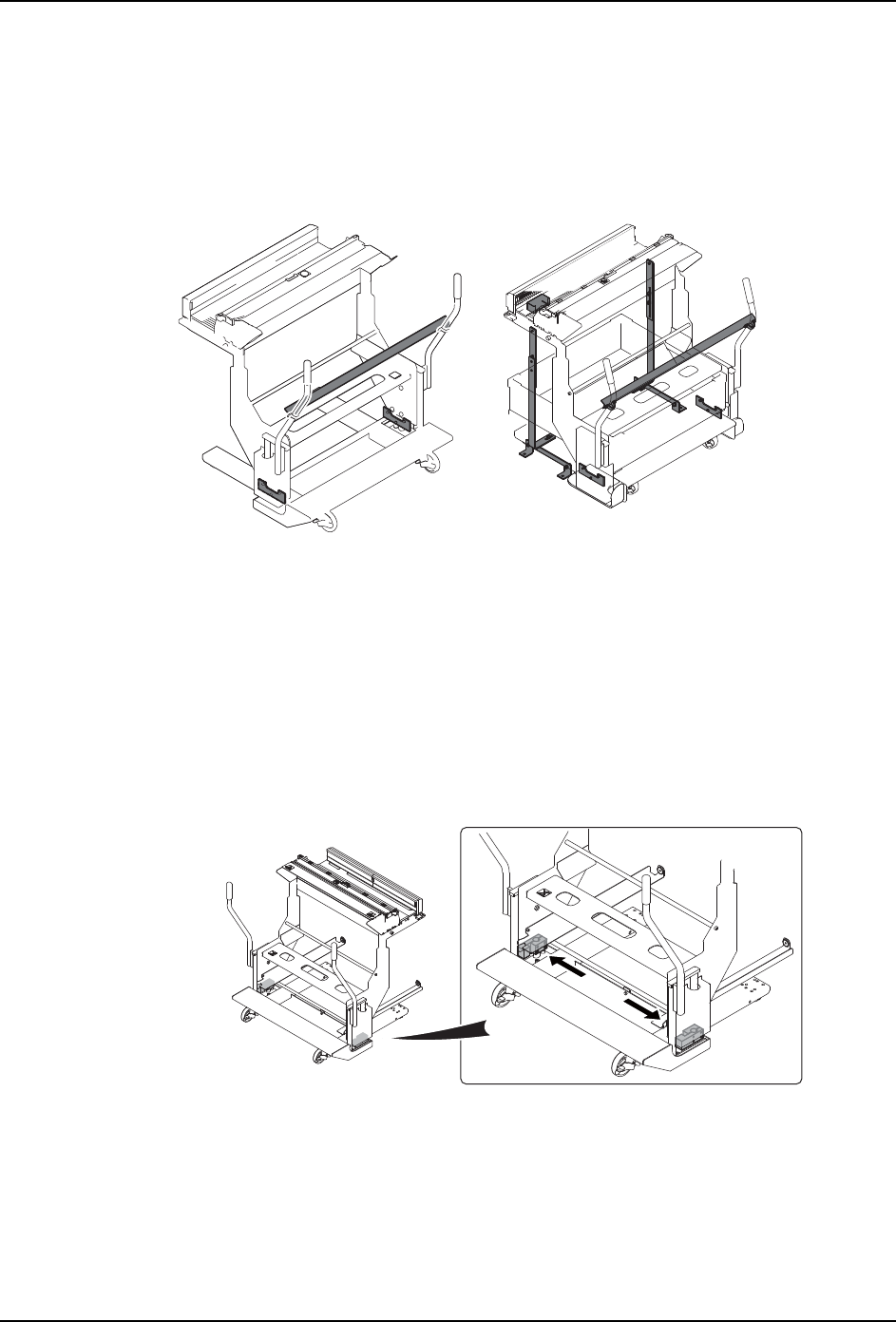

2.11 MFU-65/MFU-65II
2.11.1 固定支架的拆除
请拆除搬运时用于固定 MFU 的支架 （红色）。
请妥善保管支架与螺栓。重新安装时需要重新使用。
2.11.2 高度调节
初次使用 MFU5 或改变安装位置时，请调节 MFU 的高度。调节过一次之后，如果还是在相同
位置安装 / 拆除，则无需再调节。
1. 请将 MFU 插入机器。
2. MFU 两端的脚轮附近装有停止块。因为 MFU 的外侧有盖罩阻碍，所以请从内侧开始作
业。
3. 请松开停止块的固定螺栓。
注意 )请在松开停止块的固定螺栓的同时，将 MFU 插入机器内。不将 MFU 插入机器内料站松
开停止块的固定螺栓时，料站主体有可能因自身重力下降而导致操作人员受伤。
30SET-0253
MFU-65 MFU-65II
30SET-0198
2z7dLQuh
2z7dLQuh
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
Downloaded at 2017/10/30 17:10:229 by 307B1555 DL#vqE538o5
SET-AIMEX3C-L-001S0 2. 安装
AIMEX IIIc 安装手册 65
4. 请参考下图所示的位置调整停止块高度。
5. 请拧紧螺栓。
12.5mm
30SET-0194a
