1.保持机器的性能
为持续保持已购机器的性能 , 在优良环境中使用机器是首要条件。在此基础上坚持日常维护和定期点检也是不可
缺少的重要保证。
1.1 必备条件和环境条件
■使用气源
·必须保证用气的正常气压为 0.55Mpa(5.5Kgf/cm2)，用气量在 500NL/min(ANR) 以上。
·必须使用内径为 1/2 英寸的输气管。
·必须使用通过空气干燥器、空气过滤器的清净空气。
■使用电源
电源 : 三相交流 200 〜 416V(±10%)
频率 :50Hz/60Hz
额定值 :20KVA
电源连接 : 电源电缆导体横截面积 6mm
2
以上
■环境条件
噪声 :1500V、1μsec 以下
湿度 :20 〜 90%( 没有水蒸气 )
温度 :15 〜 35℃间能保证机器的功能，20 〜 28℃间能保证机器的精度。
空气质量 : 没有尘埃 , 没有显著噪声。
地面状态 : 地面平坦、坚固。选择抗震强度高的地面，禁止使用木制地板。
1.2 定期点检和清洁的重要性
机器的维修作业中 , 定期点检和清洁项目占有非常重要的地位。不重视点检 · 清洁等作业，就不能充分发挥机器
性能，还会影响贴装质量，导致机器故障的发生。
例 :
·因吸嘴的污垢导致吸嘴误识别自身的污垢，产生不贴装的后果。
·输气管的污垢导致多次吸附 · 贴装不良现象。
·没有充分对送料器、送料器架进行点检，导致吸附错误经常发生。
·光学装置 ( 相机、照明等 ) 污垢导致识别不良现象的发生。
·各轴没有及时加油，导致异常声音的出现。
·对阀等的点检不足导致基板固定 · 传送作业的失败。
以上是具有代表性的例子，它说明不重视定期点检及清洁作业是导致机器出故障的重要原因。因此，必须严格
建立定期点检和清洁制度，使机器始终处于最佳的运行状态。
1-2
1
2.维修作业前的准备
为持续保持机器的性能，必须及时更换随着机器运行渐渐失去功效的消耗品。本手册主要以消耗品的更换方法为
中心作具体说明。同时也介绍发生故障时，用户自身可以简单进行更换的零部件。
c
注意
本手册登载的零部件（部件号码）是手册发行时的部件。
订货时务必确认最新零部件。
2.1 消耗品和更换零部件 ( 故障时 )
2.1.1 消耗品（同捆品和选项商品）
消耗品指随着使用时间会渐渐失去其性能的零部件。本机的消耗品有以下几种，可以在维修时根据需要更换。
消耗品
YG300同捆品
排出器用过滤器
排出器用O形圈
吸嘴弹簧片
固定吸嘴弹簧片用垫圈
固定吸嘴弹簧片用螺钉
55100-F1-00
■ 消耗品一览
YG300 同捆品
名称 零部件名称 零部件编号 备注
吸嘴弹簧片 LEAF,SPRING KG7-M7137-A0X
固定吸嘴弹簧片用螺钉 · 垫圈 SCREW&WASHER KG7-M7169-00X M2×L3
排出器用过滤器 FILTER K46-M8527-C0X
排出器用 O 形圈 O-RING 90990-17J010
1-3
1

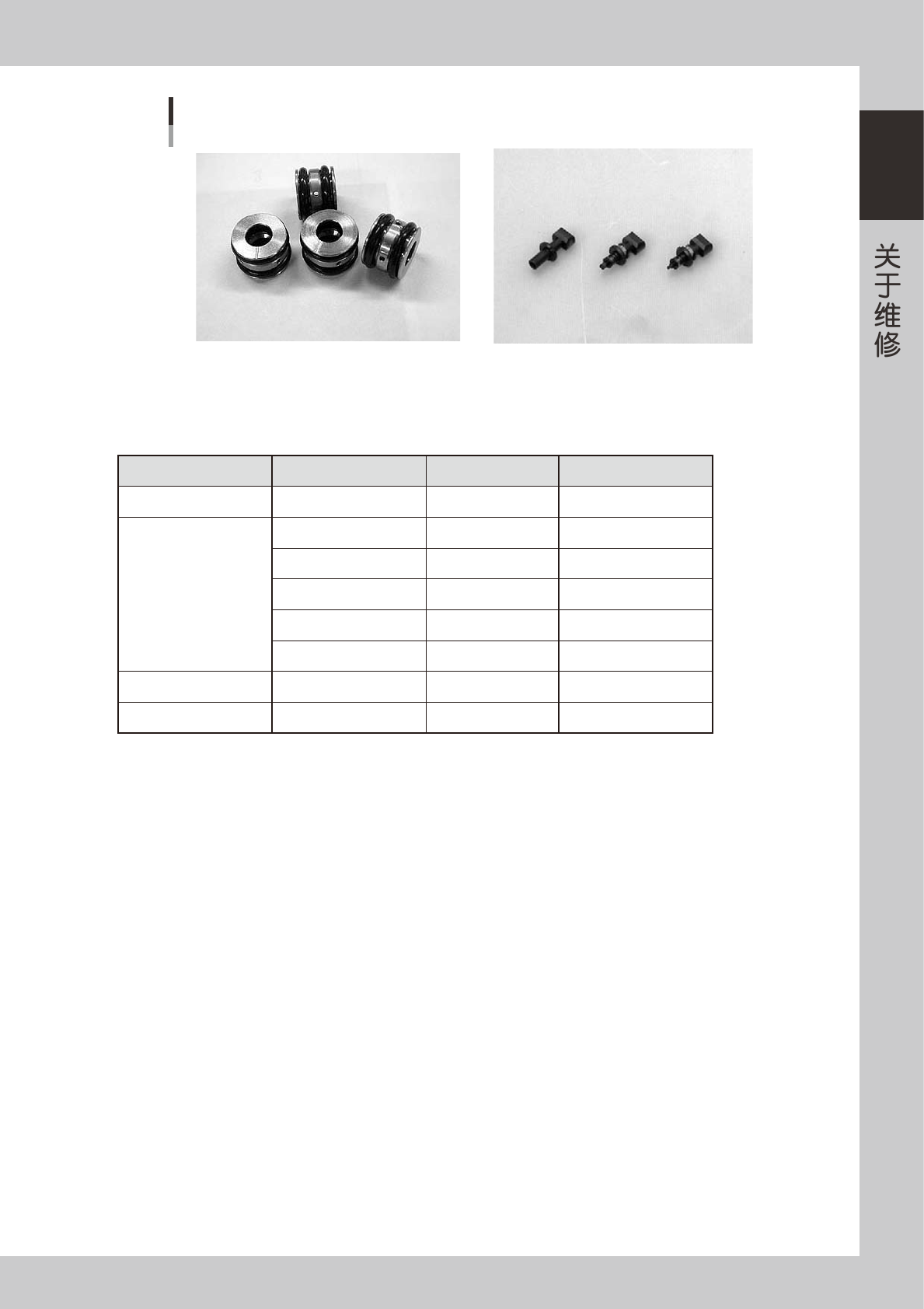

消耗品
选项商品
送料器气密接头 吸嘴
55101-F1-00
■ 消耗品一览
选项商品
名称 零部件名称 零部件编号 备注
送料器气密接头 AIRJOINT KG2-M3407-A0X
各类型吸嘴
NOZZLE301ASSY
KHN-M7710-A0X
NOZZLE302ASSY
KHN-M7720-A0X
NOZZLE303ASSY
KHN-M7730-00X
NOZZLE306ASSY
KHN-M7760-00X
NOZZLE309ASSY
KHN-M7790-A0X
排气站用过滤器－大 FILTER KGR-M9933-F0X
排气站用过滤器－小 FILTER KGR-M9934-F0X
