2-2 2 ■ 检 查 吸 嘴 堵 塞 的 方 法 ( 使 用 [ 装 置 ] － 「 H e a d 」 选 项 卡 画 面 ) 这 里 所 说 的 「 吸 嘴 堵 塞 」 是 指 吸 嘴 孔 被 锡 膏 等 粘 附 ， 即 使 没 有 吸 附 元 件 ， 负 荷 压 力 也 呈 上 升 状 态 。 这 是 导 致 不 贴 装 等 错 误 现 象 发 生 的 原 因 之 一 。 检 查 吸 嘴 是 否 堵 塞 的 步 骤 如 …
2-1
2

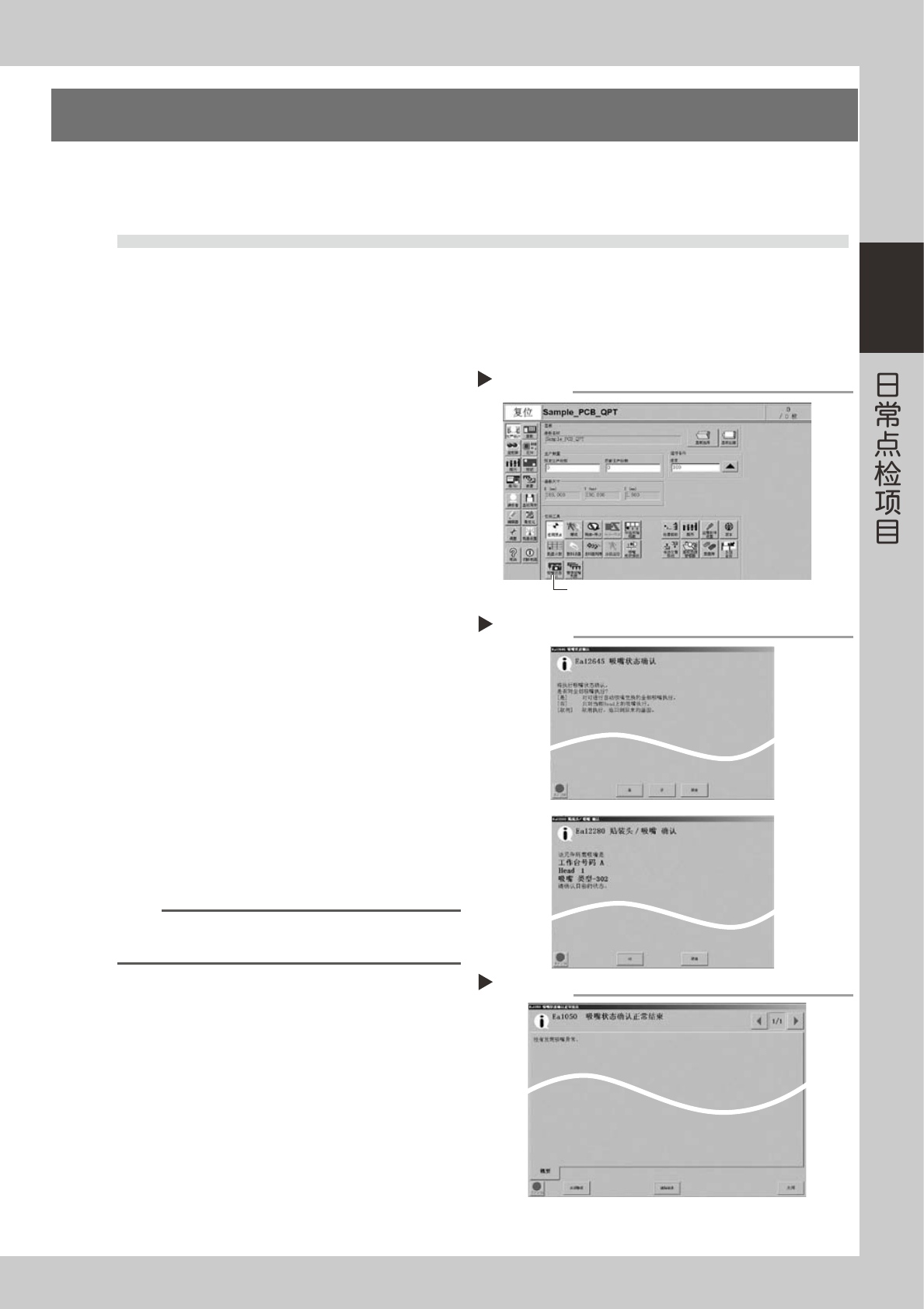

1.吸嘴状态的检查
如果吸嘴前端粘附锡膏或吸嘴孔堵塞，可能导致发生吸附错误或识别错误。如果吸嘴的回弹动作迟钝也会导致
发生吸附、贴装错误。为了防止上述错误的发生，必须定期对各个吸嘴进行点检 · 清洁。
1.1 通过软件系统检查
■吸嘴污垢的检查方法 ( 使用 [ 吸嘴状态确认 ] 按钮 )
这里所说的「吸嘴污垢」是指吸嘴的前端粘附锡膏后呈发亮的状态。它是导致识别装置将发亮部分误识别为元件
的重要原因。如要判断吸嘴的污垢状态，需在没有吸附元件的状态下，用多视觉相机识别吸嘴前端，进行「吸嘴
状态确认」。
1
按 [ 吸嘴状态确认 ] 按钮。
1. 解除机器的紧急停机状态。
2. 打开 [ 生产设计 ] 画面，按实用工具中的 [ 吸嘴
状态确认 ] 按钮。
56200-F1-00
2
选择执行内容。
确认信息内容，任选一按钮。
■ 选择［是］
自动进行吸嘴更换，确认所有可更换的吸嘴。
■ 选择［否］
按下述顺序进行。
1. 移动贴装头。
e
按紧急停机按钮，贴装头移动至易于更换吸嘴
的位置。
2. 更换吸嘴。
按照画面提示内容更换吸嘴，按［OK］按钮。
3. 按最后一个［OK］按钮后，执行吸嘴更换。
56201-F1-00
3
确认画面提示内容。
确认画面的提示内容，如果为「NG」，需清洁吸嘴。
56202-F1-00
n
要点
一般，贴片机出厂时，「吸嘴状态确认」的对象已设置为
「Type302 吸嘴」。
按[吸嘴状态确认]按钮
Step 1
[吸嘴状态确认]按钮
选择执行内容
Step 2
选[否]时
确认画面提示内容
Step 3
2-2
2

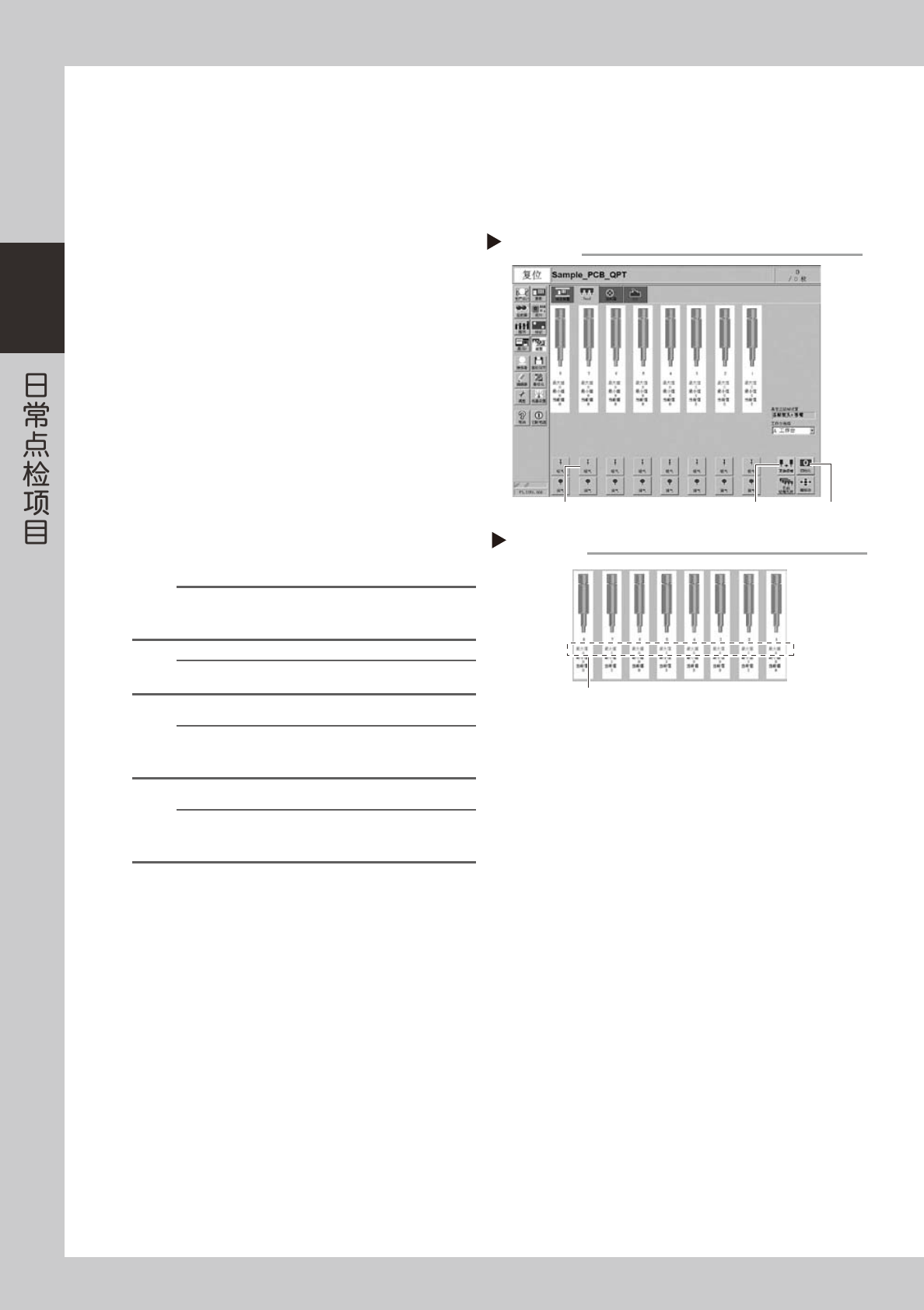

■检查吸嘴堵塞的方法 ( 使用 [ 装置 ] －「Head」选项卡画面 )
这里所说的「吸嘴堵塞」是指吸嘴孔被锡膏等粘附，即使没有吸附元件，负荷压力也呈上升状态。这是导致
不贴装等错误现象发生的原因之一。检查吸嘴是否堵塞的步骤如下所示。
e
1
安装吸嘴。
按紧急停机按钮，在所有贴装头安装 Type302 吸嘴。
配备有吸嘴交换站的贴片机，按 [ 更换吸嘴 ] 按钮，
执行吸嘴的更换。
56203-F1-00
2
复位数值。
打开 [ 装置 ] －「Head」选项卡画面，按画面右下
方的 [ 初始化 ] 按钮，刷新真空级别值。
3
使负压产生。
在 [ 装置 ] －「Head」选项卡画面，打开所有贴装
头的 [ 吸气 ] 按钮，数值上升后，过 5 〜 10 秒再关
闭按钮。
4
读取数值。
读取 Head 画面上用红字显示的「最大值」的数值。
如果读取的数值在 130 以下属正常范围。如果数值
超过 130 则说明吸嘴孔可能有污垢，需清洁吸嘴。
56204-F1-00
参考
上述值 130 是判断是否对 Type302 吸嘴进行清洁作业的标准。
但，受环境影响，该值会有些许差异。因此，上述值仅供参考。
参考
Type301 吸嘴以 190 作为标准。
n
要点
如果清洁吸嘴孔后又实施了 Step1 〜 4，仍然没有恢复正常
数值的话，可能是多槽轴内存在污垢。
n
要点
多槽轴空气通道的数值是使用真空压的数值。根据气源、环
境的不同数值也会变化，作为保养参考值使用。
使负压产生
Step 2~3
[更换吸嘴]按钮
[初始化]按钮
[吸气]按钮
确认负压
Step 4
读取最大值(MAX)
2-3
2

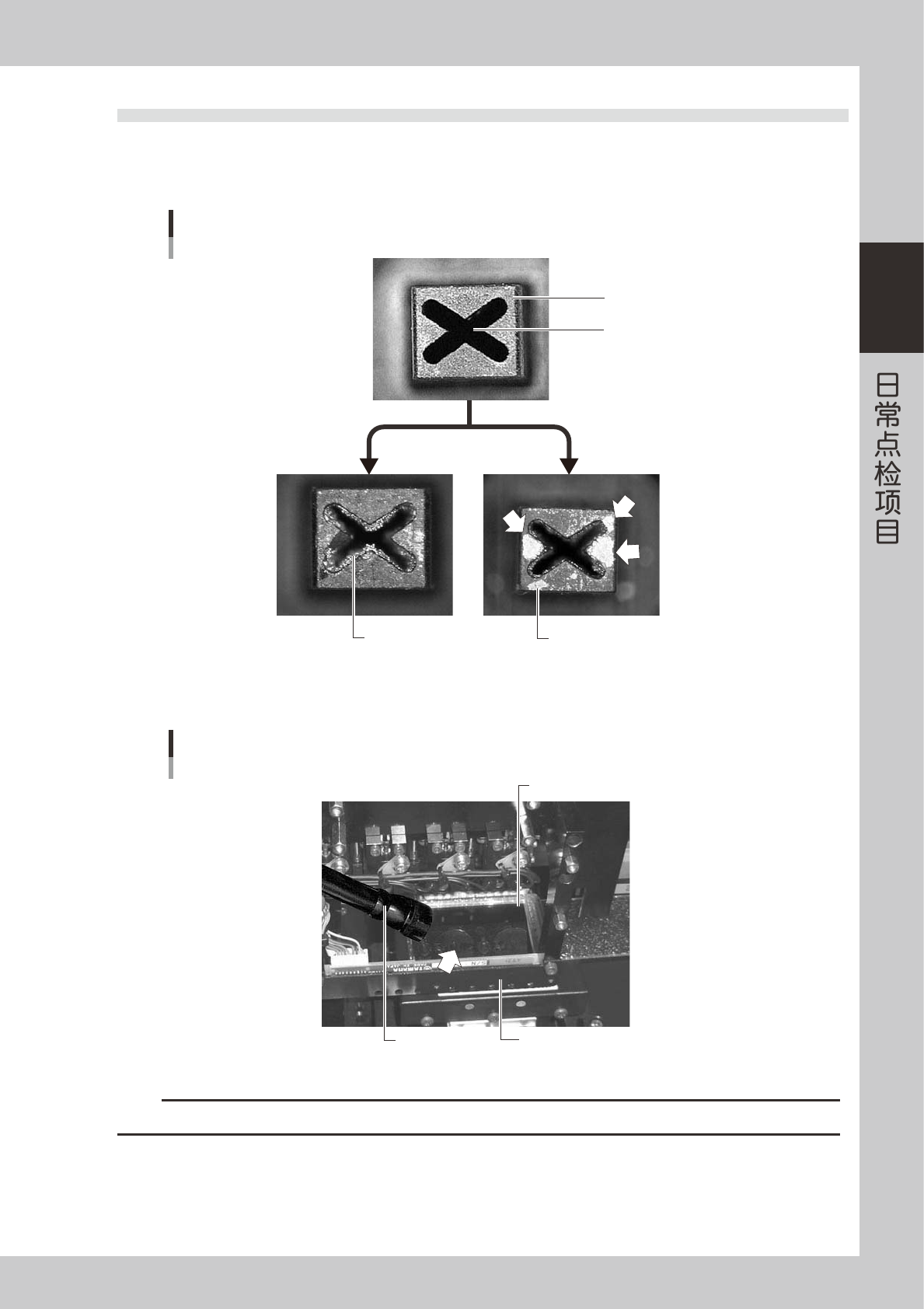

1.2 通过目测检查
目测检查有以下两种方法。
■取下吸嘴用放大镜放大检查
吸嘴前端部
吸嘴孔中粘附着锡膏
吸嘴前端粘附着锡膏
吸嘴孔
吸嘴的状态
◆ 正常状态
◇ 吸嘴阻塞状态 ◇ 前端呈发亮状态
55200-F1-00
■不取出吸嘴，用小镜子和笔形手电筒检查
小镜子
多视觉识别相机
笔形手电筒
用小镜子检查
55201-F1-00
c
注意
如果通过以上检查，发现吸嘴污垢或吸嘴堵塞现象后，必须立即实施清洁。详细内容参阅「第 3 章 1.1吸嘴的清洁」。
