2.1.2 更换零部件 ( 故障时 )
本手册所指的更换零部件是指失去功能 ( 发生故障 ) 会使机器停止运行 , 更换后无须对机器实施调整的零部件。
本机中下列零部件的更换方法，将在后述第 4 章中作具体介绍。
需更换的零部件
故障时
控制阀＋排出器底盘
传送装置阀
喷气阀
送料器阀
控制阀
吸嘴轴排气用阀
排出器底盘
喷气阀
复式接头

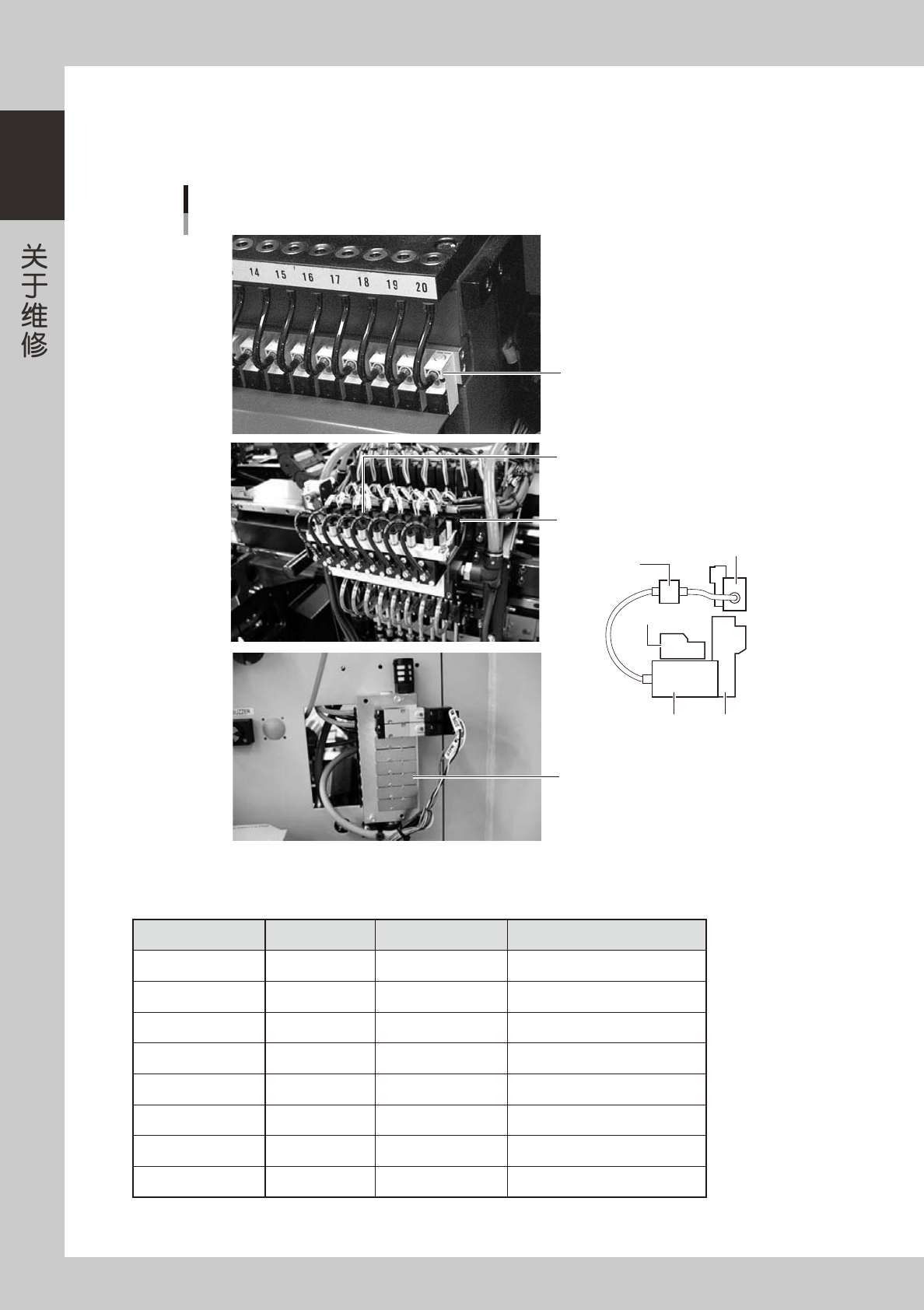

55102-F1-00
■ 需更换的零部件一览表
故障时
名称 零部件名称 零部件编号 备注
送料器阀 VALVEKIT KGA-M37P0-00X 送料器驱动用 ( 与输气管同捆）
排出器 ASSY VALVEUNIT KGS-M7171-A0X 控制阀＋排出器底盘＋破坏阀
喷气阀 VALVE KM1-M7163-20X 真空破坏阀
传送装置阀 VALVE(SPARE) KG2-M8582-40X 出口挡板等
控制阀 VALVE KM1-M7163-30X 排出器用
吸嘴轴排气用阀 VALVE KGS-M7176-00X 排气封闭阀
传送爪阀 VALVE KH2-M718-00X 传送爪驱动用
顶板阀 VALVE KHN-M9224-00X
1-5
1
2.2 维修工具
2.2.1 清洁工具
清洁工具
同捆品
清洁吸嘴用钢丝
配套清洁工具
送料器架专用软刷

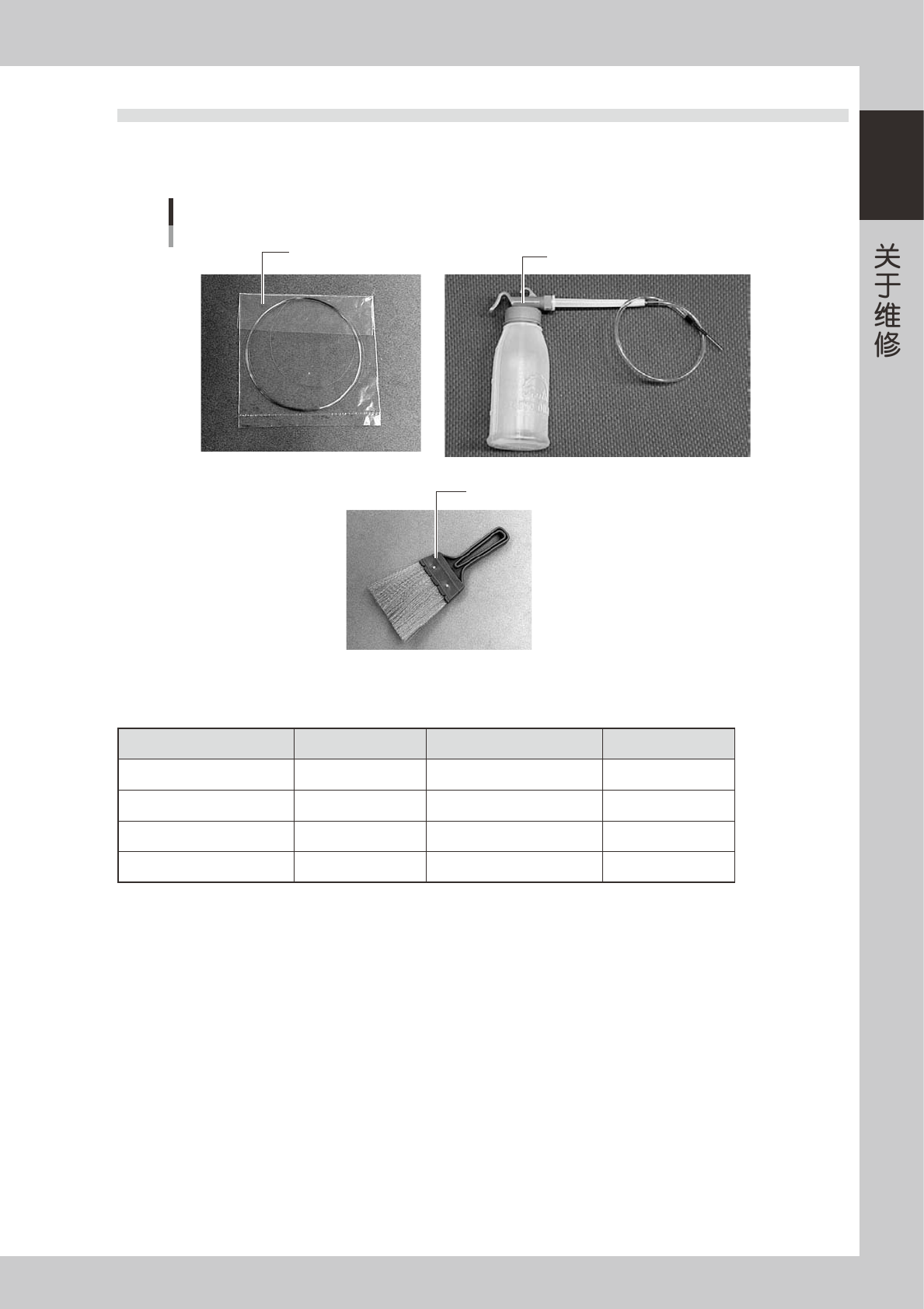

55103-F1-00
■ 清洁工具一览表
YG300 同捆品
名称 零部件名称 零部件编号 备注
清洁吸嘴孔用钢丝 NEEDLEASSY KV8-M8883-A0X
清洁吸嘴前端用胶带 TAPE,CLEANER KGT-M8895-00X
配套清洁工具 CLEANINGKIT KHN-M8860-00X YG300 专用
清洁送料器架用软刷 BRUSH,FEEDER KV7-M8880-20X
1-6
1
清洁工具
选项商品
清洁吸嘴用钢丝把手
气枪
清洁光学仪器用棉棒
光学仪器专用软刷
光学镜头清洁剂

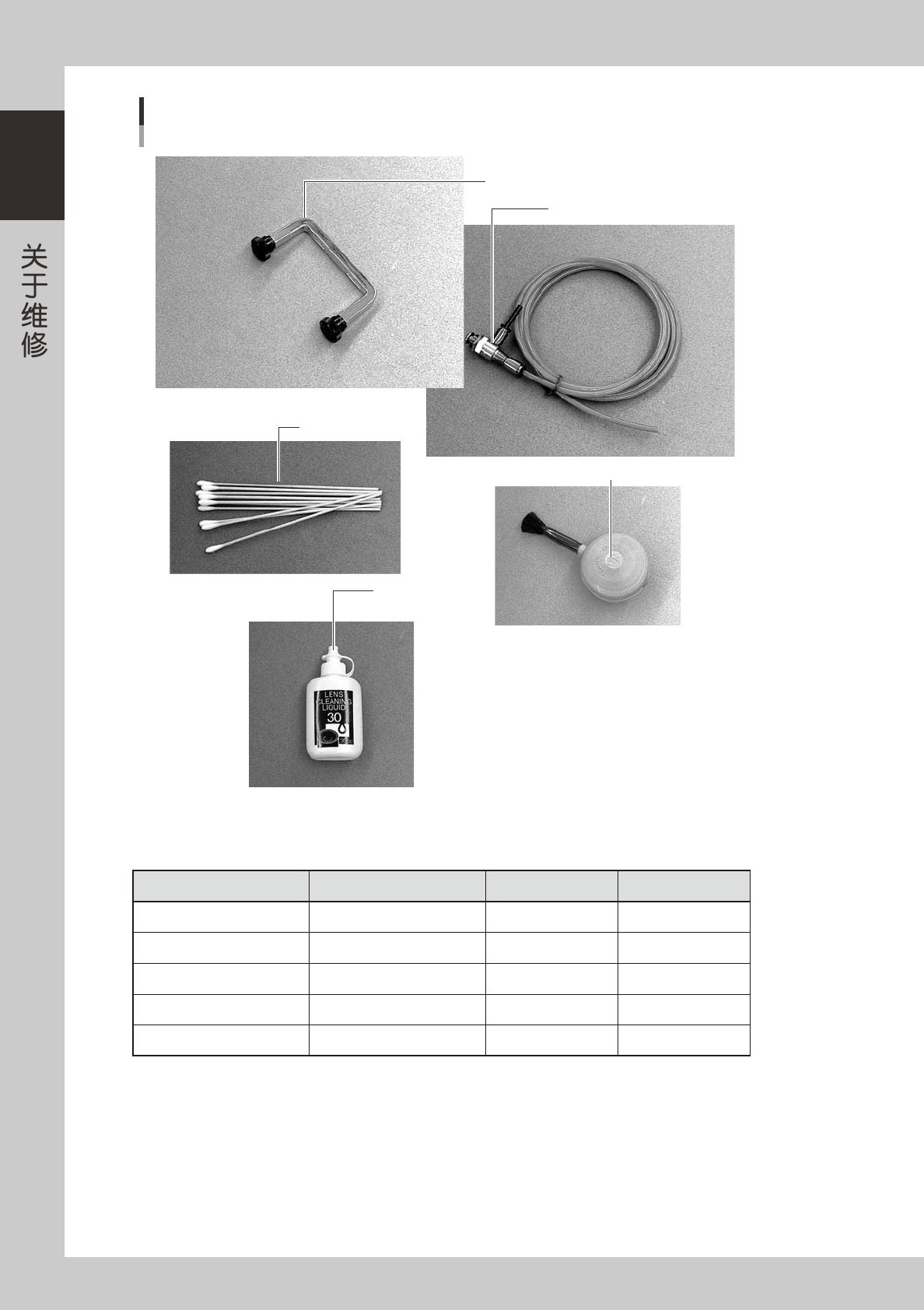

55104-F1-00
■ 清洁工具一览表
选项商品
名称 零部件名称 零部件编号 备注
清洁吸嘴用钢丝把手 NEEDLECLEANERASSY KV8-M8881-A0X
气枪 AIRGUNASSY KU4-M8590-00X
清洁光学仪器用棉棒 SWAB KGA-M3802-00X
光学仪器专用软刷 BLOWER KGA-M3803-00X
光学镜头清洁剂 CLEANER,LENS KGA-M3801-00X
