2-4
2

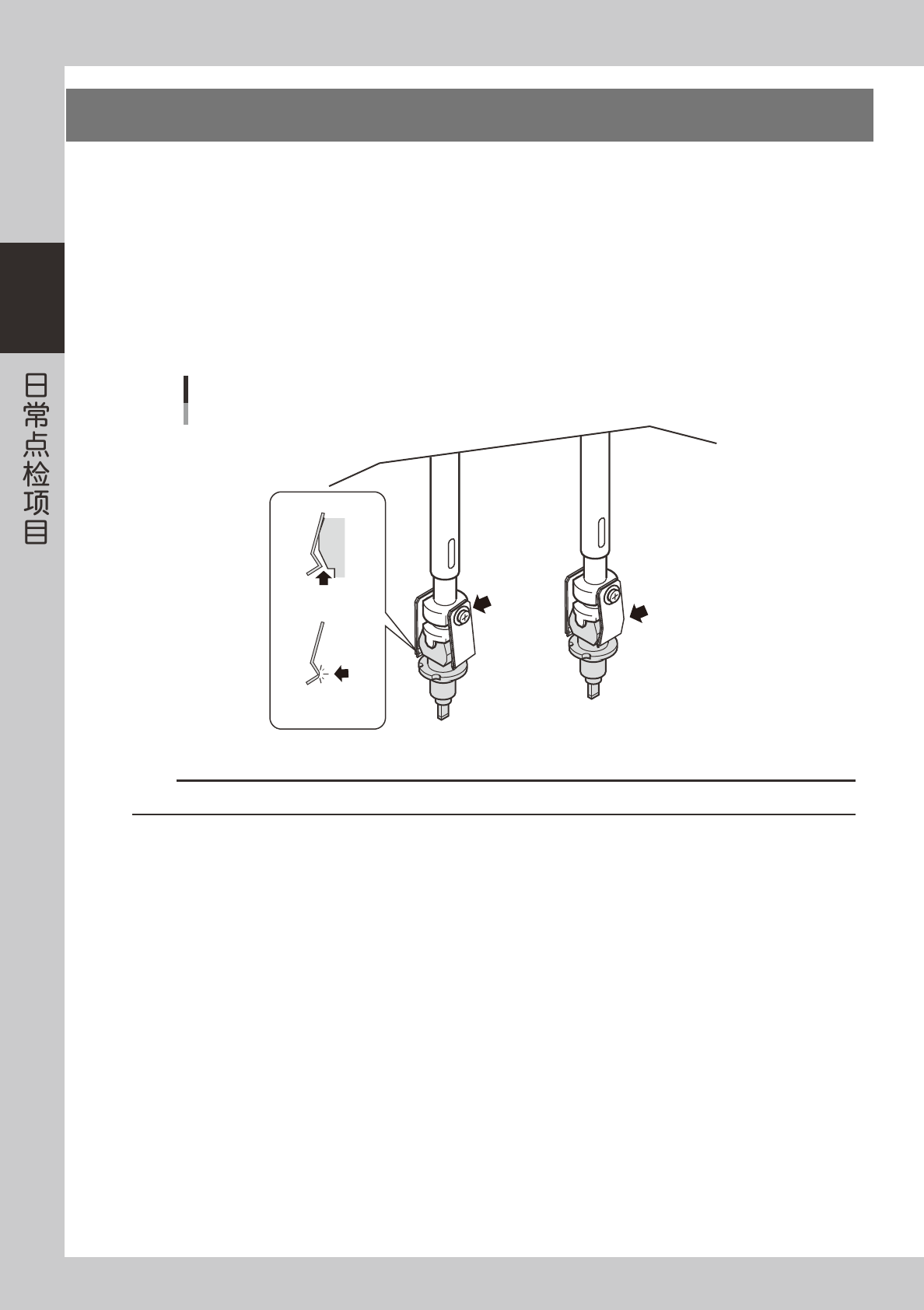

2.吸嘴弹簧片的检查
如果吸嘴弹簧片的弹力不稳定，会给吸附、识别、贴装等所有作业带来不良影响。必须定期点检吸嘴弹簧片保持
吸嘴的状态。
■吸嘴弹簧片的点检要点
将吸嘴从吸嘴基座上取下，点检下列项目。
·保持吸嘴的弹力是否充足
·弹簧片和吸嘴之间没有间隙
·吸嘴弹簧片没有变形
·弹簧片的吸嘴装卸处没有磨损
检查吸嘴弹簧片
没有间隙
没有磨损
螺钉没有松动
没有变形
55202-F1-00
c
注意
检查上述项目中如有问题发生 , 务必参阅「第 4 章1.吸嘴弹簧片的更换」，更换弹簧片。更换时必须更换一对 , 不能只换一个。
2-5
2

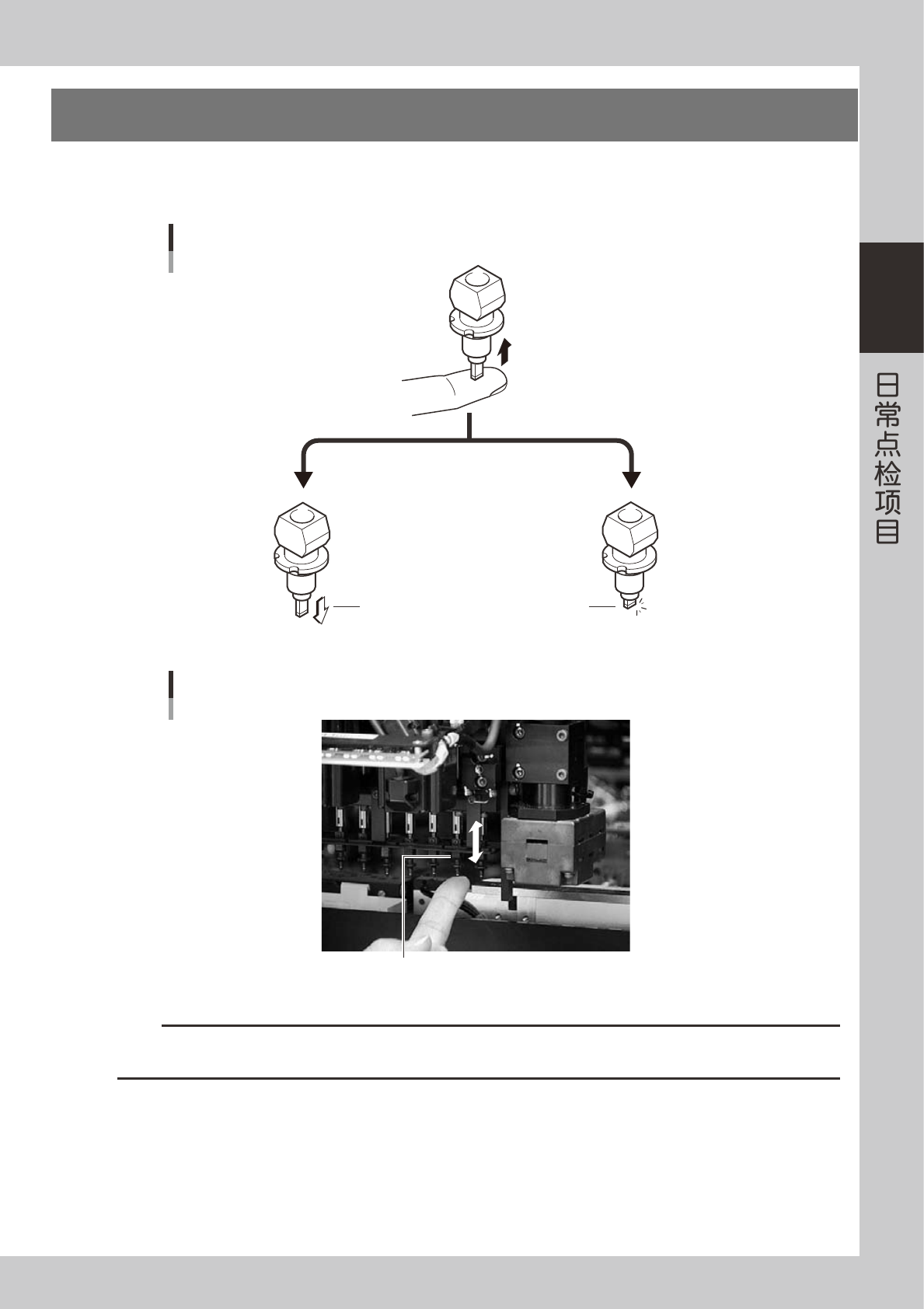

3.回弹状态的检查
检查吸嘴的回弹力度。可用手按吸嘴前端，如吸嘴能正常回弹，说明没有问题，反之，则会导致吸附错误和识别
错误的发生。
用手指按吸嘴前端
恢复原样
不能恢复原样
吸嘴的回弹状态
OK NG
55203-F1-00
吸嘴基座的回弹状态
吸嘴基座
55204-F1-00
c
注意
检查吸嘴基座的回弹状态时，必须取下吸嘴后，在负压状态下进行。如吸嘴基座的回弹状态不良，务必实施第 3 章「2.2吸嘴基座
的清洁 · 加油」的作业。
2-6
2

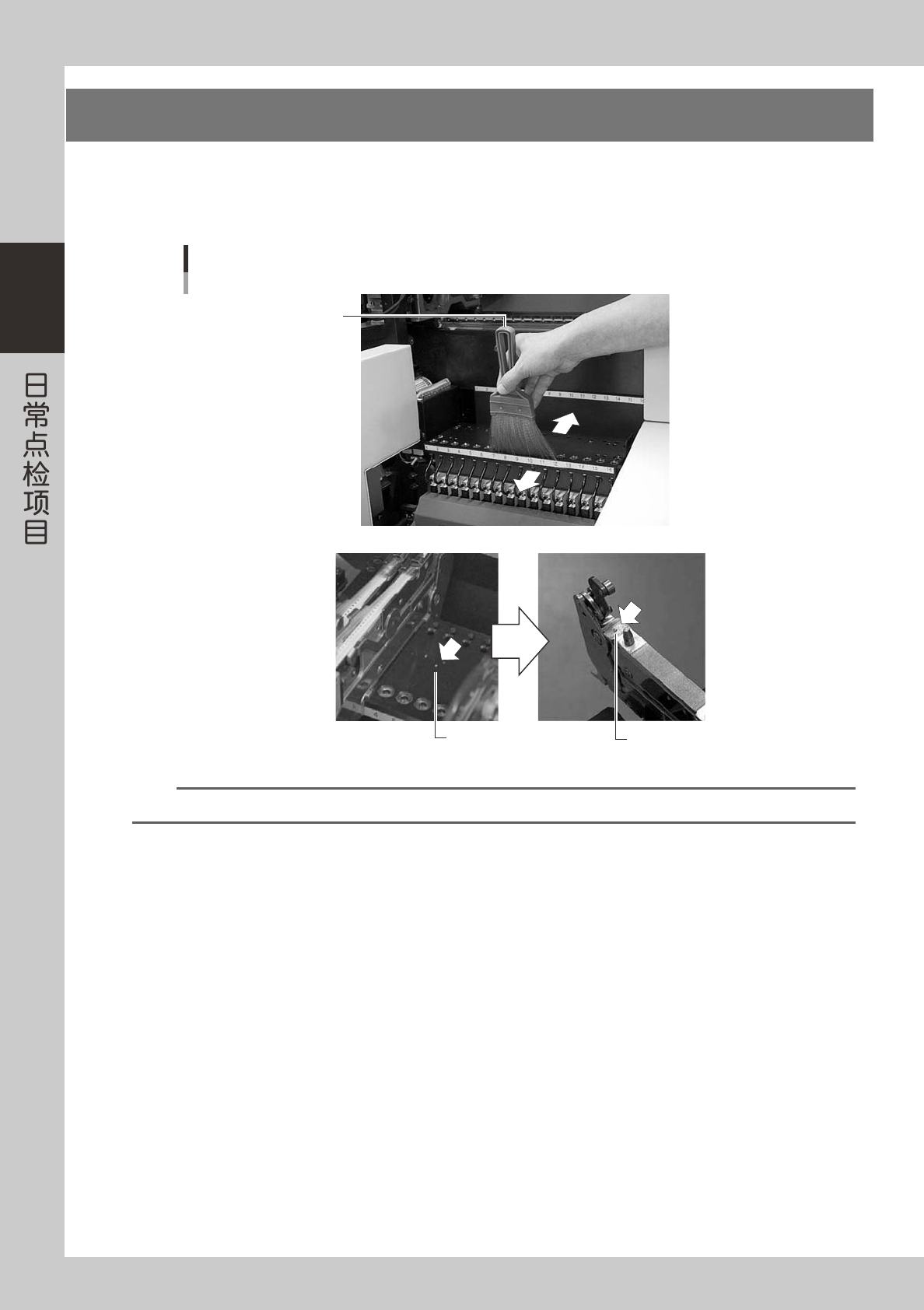

4.送料器架的清洁
用随机附带的软刷清扫送料器架。
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为了防止该现象的发生，必须定期进行点检和清扫。
芯片
被粘住的芯片
清扫用软刷
送料器架的清扫
55205-F1-00
参考
落于送料器架上的芯片及尘屑，可以扫至送料器架后面的孔中。
