3-23 3 3 . 2 多 槽 轴 内 的 清 洁 · 加 油 虽 然 供 气 状 态 和 实 际 运 作 时 间 各 异 ， 但 一 般 3 个 月 左 右 必 须 对 多 槽 轴 内 部 实 施 一 次 清 洁 作 业 。 因 为 多 槽 轴 的 空 气 通 道 内 如 有 异 物 粘 附 或 污 垢 残 留 ， 会 导 致 吸 附 · 贴 装 错 误 的 发 生 。 3 . 2 . 1 多 槽 轴 内 的 清 洗 1 拆…
3-22
3
3.3 个月、6 个月或一年

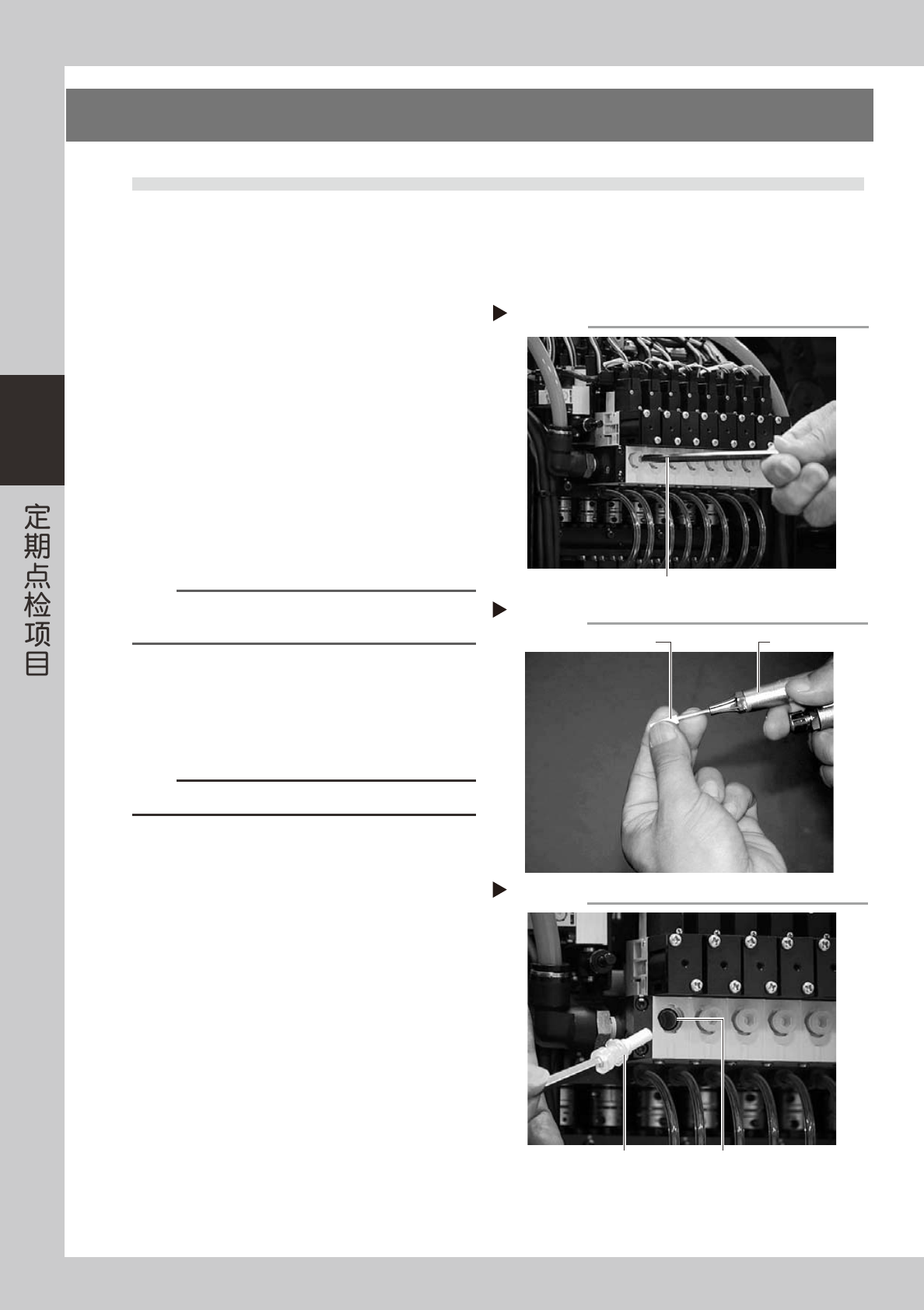

3.1 排出器过滤器的清洁 · 更换
虽然供气状态和实际运作时间各异，但一般 6 个月左右必须对排出器的过滤器实施一次点检。如果只是轻微脏污，
可用气枪清除，如果脏污比较严重，建议更换过滤器。
e
1
按紧急停机按钮。
为了安全作业，必须使贴片机处于紧急停机状态。
2
拆卸过滤器盖。
用 6 角扳手 (5)，拧松过滤器盖并用手取下。
55340-F1-00
3
清洁过滤器。
用镊子等取出过滤器，只是少量脏污，可用气枪
吹除后重新装入排出器中。
55341-F1-00
4
如果脏污严重，必须更换过滤器。
如果脏污严重或已变色，必须更换新的过滤器
(K46-M8527-C0X)。
n
要点
虽然贴片机运作时间各异，更换过滤器的周期也相应不同，
但一般半年需更换一次。
5
安装过滤器。
1. 将过滤器嵌入过滤器盖并插入排出器。
2. 向右旋转、锁紧过滤器盖。( 发出“咔嚓”音 )
55342-F1-00
c
注意
安装过滤器前，确认过滤器盖的 O 形圈是否已嵌入排出器一侧。
拆卸过滤器盖
Step 2
6角扳手（5）
过滤器的清洁
Step 3
气枪 过滤器
过滤器的安装
Step 5
过滤器盖 O形圈
3-23
3

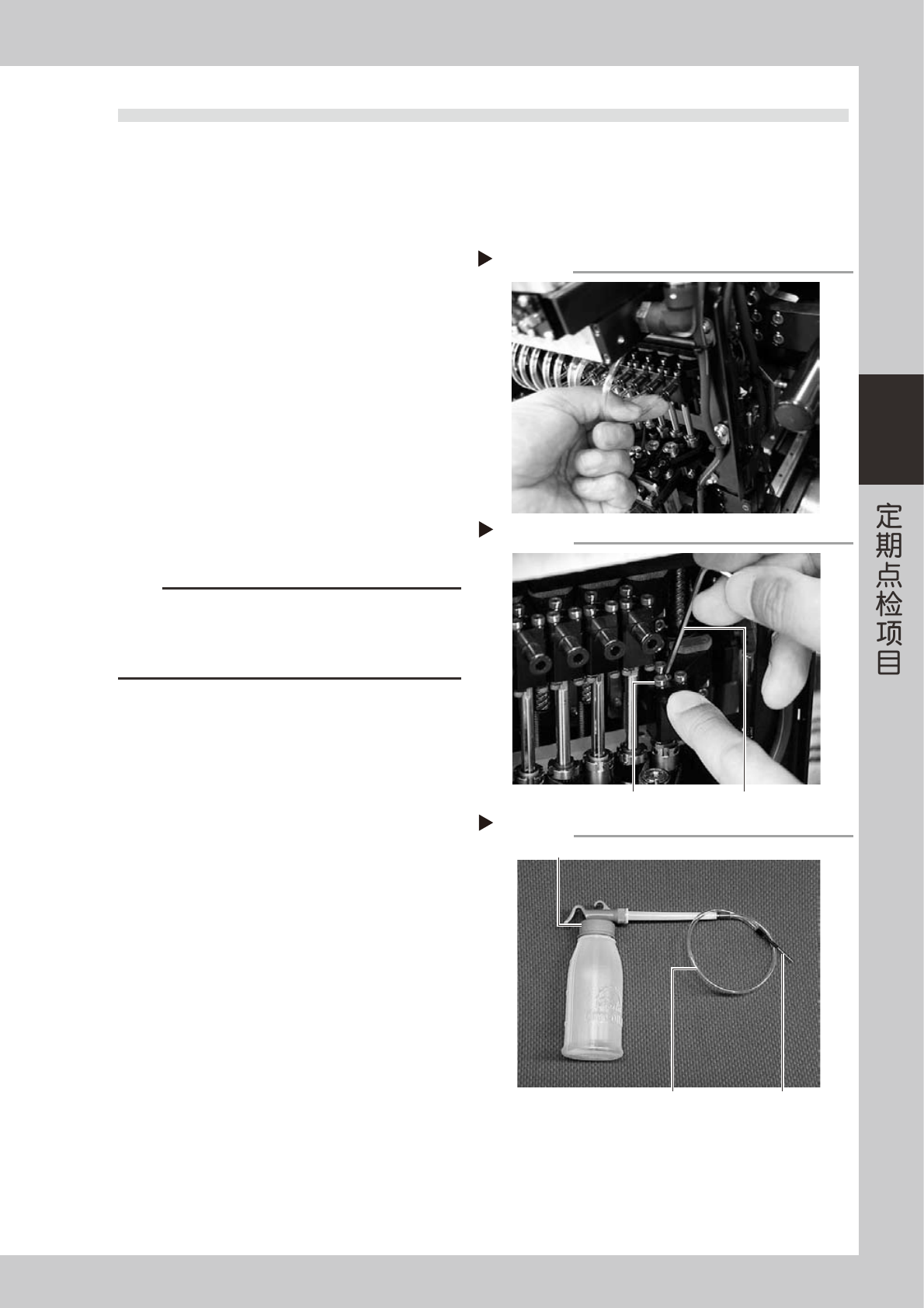

3.2 多槽轴内的清洁 · 加油
虽然供气状态和实际运作时间各异，但一般 3 个月左右必须对多槽轴内部实施一次清洁作业。因为多槽轴的空气
通道内如有异物粘附或污垢残留，会导致吸附 · 贴装错误的发生。
3.2.1 多槽轴内的清洗
1
拆卸所有贴装头上的吸嘴。
2
拔出输气管。
拔出插在各贴装头多槽轴上部的输气管。
55343-F1-00
3
取出维护用的螺栓。
用 6 角扳手卸出多槽轴块上部中央部用于维护的螺
栓。
55344-F1-00
4
准备清洁工具 (KHN-M8860-00X)。
1. 在清洁容器中注入 IPA( 异丙醇酒精 )。
2. 在要清洗的贴装头下方放置容器（纸杯等）。
( 在后项 (Step6) 作业中，注入 IPA 时会流出 )
55345-F1-00
c
注意
YG300 使用的清洁工具 (KHN-M8860-00X) 是 YG300 专用工具，
其他机器不能使用。误用于其他机器的话，可能引起多槽轴、
活塞内密封圈的润滑油流失，结果导致密封圈磨损，发生重
大故障。
拔出输气管
Step 2
取出维护用的螺栓
维护用螺栓 6角扳手
Step 3
YG300专用清洁工具
Step 4
绿色盖子
透明管
喷嘴
3-24
3
5
拉下多槽轴块。
将多槽轴块拉至最下端。
55346-F1-00
n
要点
为使工作便于进行，如右图所示，使用输气管等固定多槽轴块。
（参考：输气管是 39mm）
6
清洁多槽轴内部。
1. 将清洁工具的喷嘴插入多槽轴维护孔内至最深
处。
2. 注入 IPA 清洗多槽轴的空气通道。
55347-F1-00
7
对多槽轴的空气通道实施气排屑。
用气枪从维护孔（Step3 中卸出螺栓的孔）对空气
通道实施气排屑。
8
重复实施上述作业。
多次反复进行 Step6 － Step7 作业直至流出的 IPA
变清。
9
安装维护用的螺栓。
按照 Step3 的相反步骤安装维护用的螺栓。
0
按原样安装输气管和吸嘴。
拉下多槽轴块
Step 5
输气管 多槽轴块
多槽轴内部的清洁
Step 6
纸杯
插入吸嘴
