3-15
3
2.7 T 轴的清洁 · 加油
本节主要介绍 T 轴的螺旋丝杆和线性导轨的加油方法。作业前先准备加油枪和指定的润滑油 (NSL)。
c
注意
关于使用润滑油的注意事项，参阅第 1 章「2.2.2加油工具 · 润滑油」。
2.7.1 T 轴螺旋丝杆的清洁 · 加油
1
取下外罩。（2 个）
用六角扳手卸下固定外罩的螺栓。（6 个）
e
2
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
3
擦拭 T 轴螺旋丝杆。
1. 用无尘纸（清洁室用）等擦去螺旋丝杆全杆的
脏污润滑油和其它污垢。
2. 将 T 轴移至另一端后，用无尘纸等擦拭另一端
的污垢。
55327-F1-00
c
注意
仔细擦拭包括螺旋沟槽部在内的螺旋丝杆全杆，并确认没有
尘屑残留。
4
涂抹润滑油。
1. T1 轴
用润滑油枪，将指定的润滑油 (NSL) 从 T 轴润
滑油注油部（右图注油嘴）注入。
2. T2 轴
用手将指定的润滑油 (NSL) 均匀涂抹于 T2 轴螺
旋丝杆。
5
擦去多余的润滑油。
1. 前后移动 U 轴，在螺旋丝杆整体涂抹润滑油。
2. 擦去螺旋丝杆及螺帽端面（前侧与后侧）多余
的润滑油。
6
按原样安装外罩。
c
注意
务必将取下的外罩归位。如果不安装外罩就进行生产，可能
导致润滑油飞散而影响生产。
T轴螺旋丝杆的清洁
Step 3
T1轴螺旋丝杆
T2轴螺旋丝杆
T轴螺旋丝杆的加油
Step 4
T1轴
T2轴
3-16
3

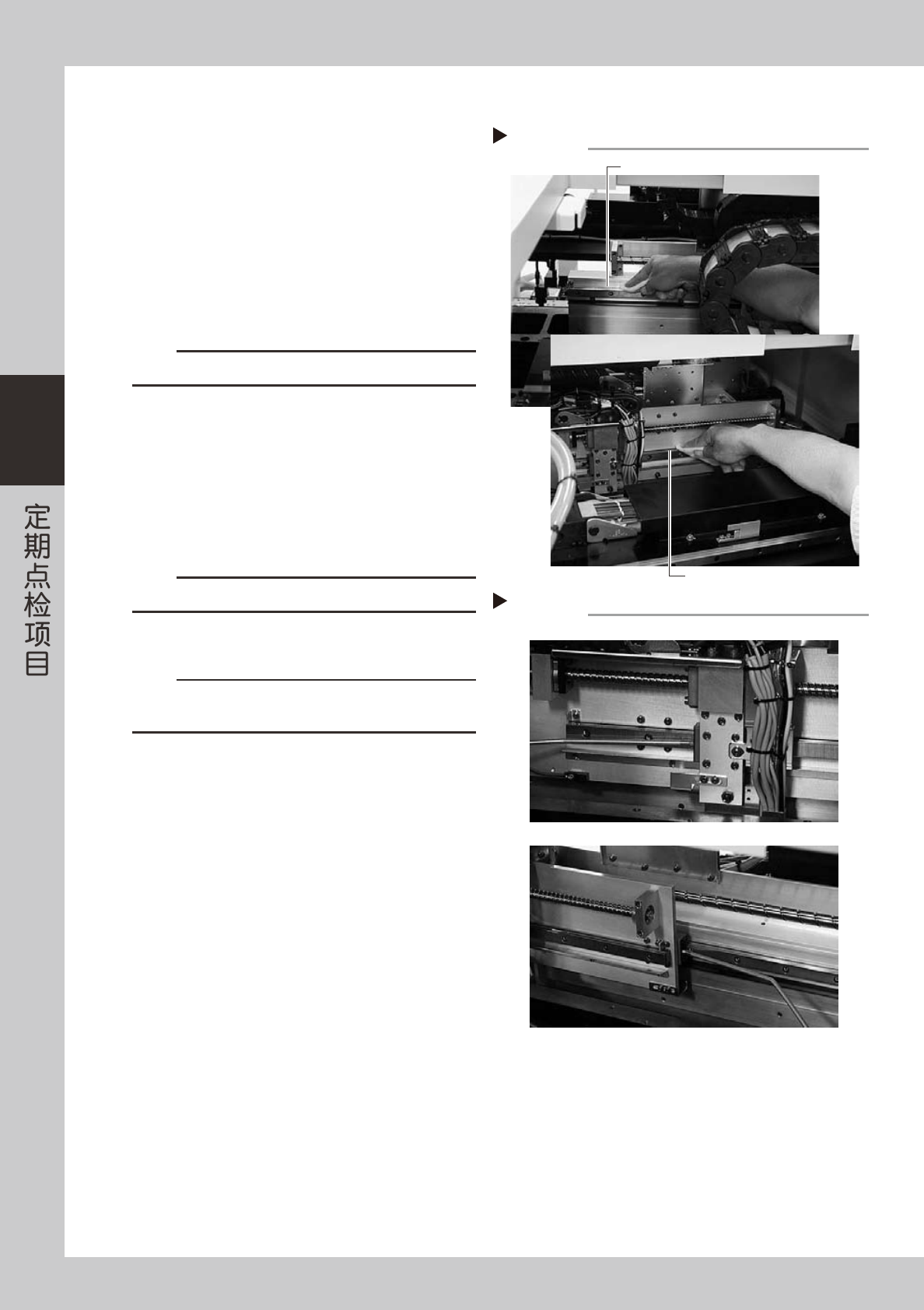

2.7.2 T 轴线性导轨的清洁 · 加油
1
取下外罩。（2 个）
用六角扳手卸下固定外罩的螺栓。（6 个）
e
2
按紧急停机按钮。
为安全作业，务必使机器处于紧急停机状态。
3
擦拭 T 轴线性导轨。
用无尘纸（清洁室用）等擦拭线性导轨全轨。
55329-F1-00
c
注意
仔细擦拭包括移动凹槽部在内的线性导轨全轨。
4
涂抹润滑油。
用润滑油枪，将指定的润滑油 (NSL) 注入 T 轴线性
导轨用润滑油注油嘴（参照右图）。
55330-F1-00
5
擦去多余的润滑油。
用手移动 T 轴数次后，擦去多余的润滑油。
c
注意
务必反复进行上述作业，直至不再有润滑油聚积。
6
按原样安装外罩。
c
注意
务必将取下的外罩归位。如果不安装外罩就进行生产，可能
导致润滑油飞散而影响生产。
T轴线性导轨的清洁
Step 3
T1轴线性导轨
T2轴线性导轨
T轴线性导轨的加油
Step 4
T1轴
T2轴
3-17
3

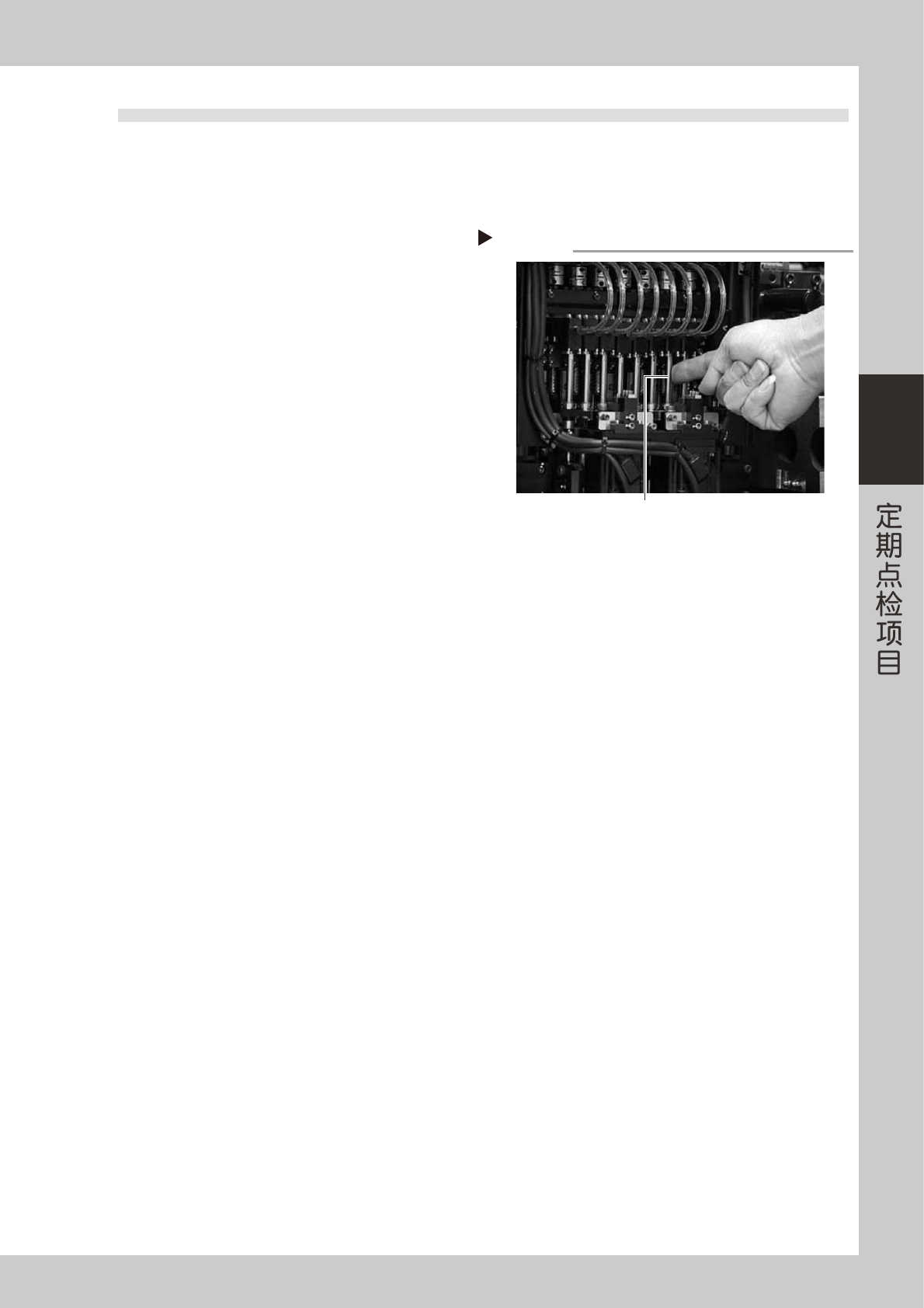

2.8 Z 轴的清洁 · 加油
本节主要介绍使贴装头部的多槽轴上下动作的 Z 轴的清洁 · 加油的方法。润滑油须使用指定的润滑油 (NSL)。
1
关闭机器电源。
退出软件程序后，关闭机器的电源。
2
给 Z 轴各轴涂上润滑油。
用手指沾上润滑油，在 Z 轴各轴上均匀地涂上薄薄
一层。
55331-F1-00
3
擦掉多余的润滑油。
用手多次移动 Z 轴，擦掉多余的润滑油。
Z轴的加油
Step 2
Z轴
