2.8 Z 轴的清洁 · 加油
本节主要介绍使贴装头部的多槽轴上下动作的 Z 轴的清洁 · 加油的方法。润滑油须使用指定的润滑油 (NSL)。
1
关闭机器电源。
退出软件程序后，关闭机器的电源。
2
给 Z 轴各轴涂上润滑油。
用手指沾上润滑油，在 Z 轴各轴上均匀地涂上薄薄
一层。
55331-F1-00
3
擦掉多余的润滑油。
用手多次移动 Z 轴，擦掉多余的润滑油。
Z轴的加油
Step 2
Z轴
3-18
3
2.9 气 / 雾过滤器的点检 · 清洁
本机器配备有气 / 雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。本节主要介绍过滤器的
点检 · 清洁方法。( 邻近空气连接器的是空气过滤器，稍远的是烟雾过滤器。)
■过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯中是否有油或水。如有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如杯中存积了油和水，排水阀
会自动排出。建议预先在排水阀下端安装好排水管。
2
取下空气连接器。
c
注意
不要使油、水、不纯物飞溅出来。
3

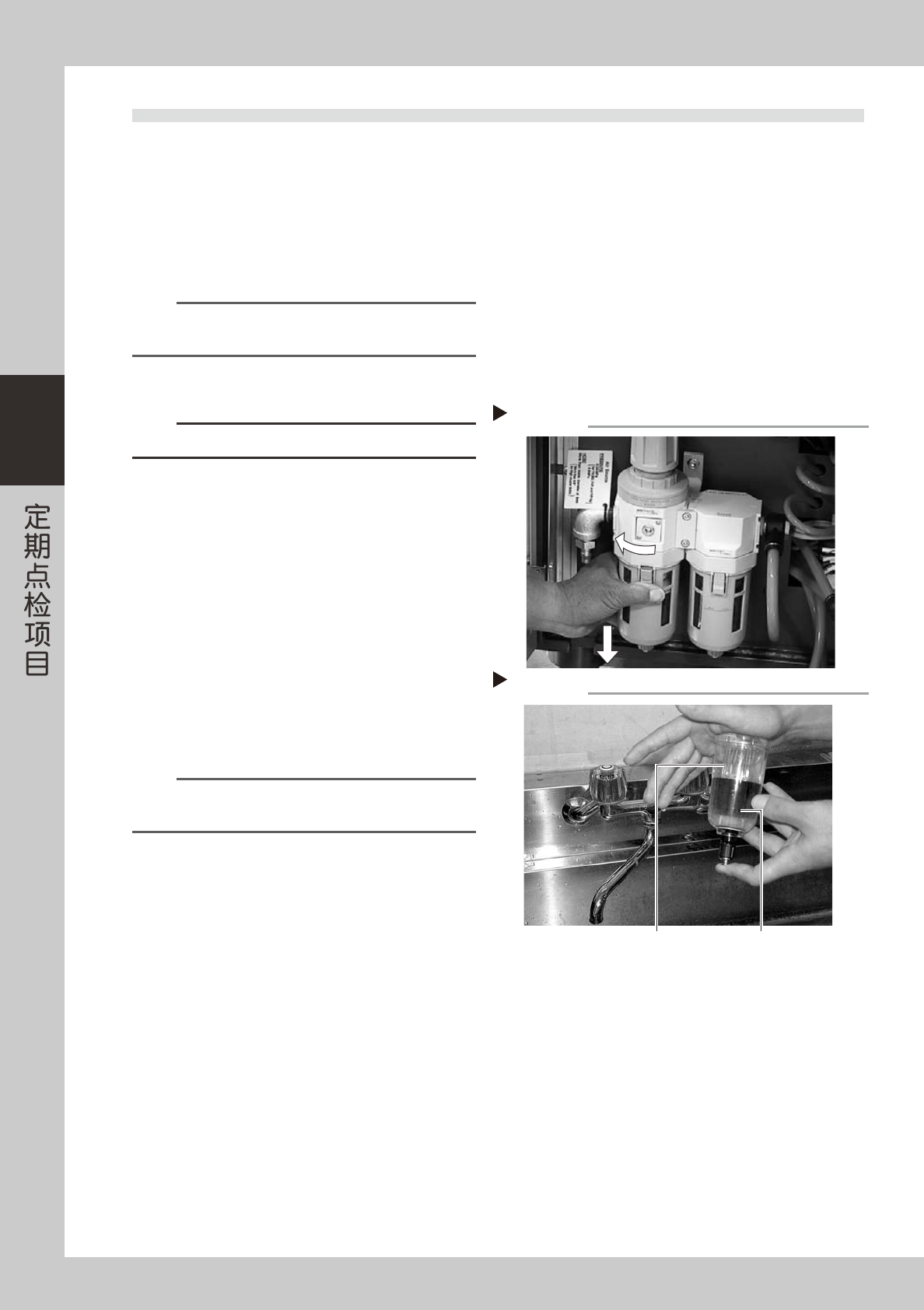

取出过滤杯。
边按过滤杯取下按钮边顺时针转动杯子，转到底后
向下拔出过滤杯。
55332-F1-00
4
清洗杯内污垢。
1. 用水先简单地清洗过滤杯。
2. 再加入用水稀释过的中性清洁剂清洗杯内部。
3. 进行气排屑后，用无尘布等将水份擦干。
55333-F1-00
5
安装过滤杯。
按与取下时相反的步骤安装过滤杯。
n
要点
如要继续进行过滤器的清洁，需在取出过滤杯的状态下，
实施下一项目「过滤器的清洁」。
6
安装空气连接器。
连接空气连接器，确认没有漏气现象发生。
取出过滤杯
Step 3
过滤杯的清洗
Step 4
过滤杯
用水稀释过的中性清洁剂
3-19
3
■过滤器的清洁
1
取出过滤杯。
参照前项「过滤杯的清洁」。
2

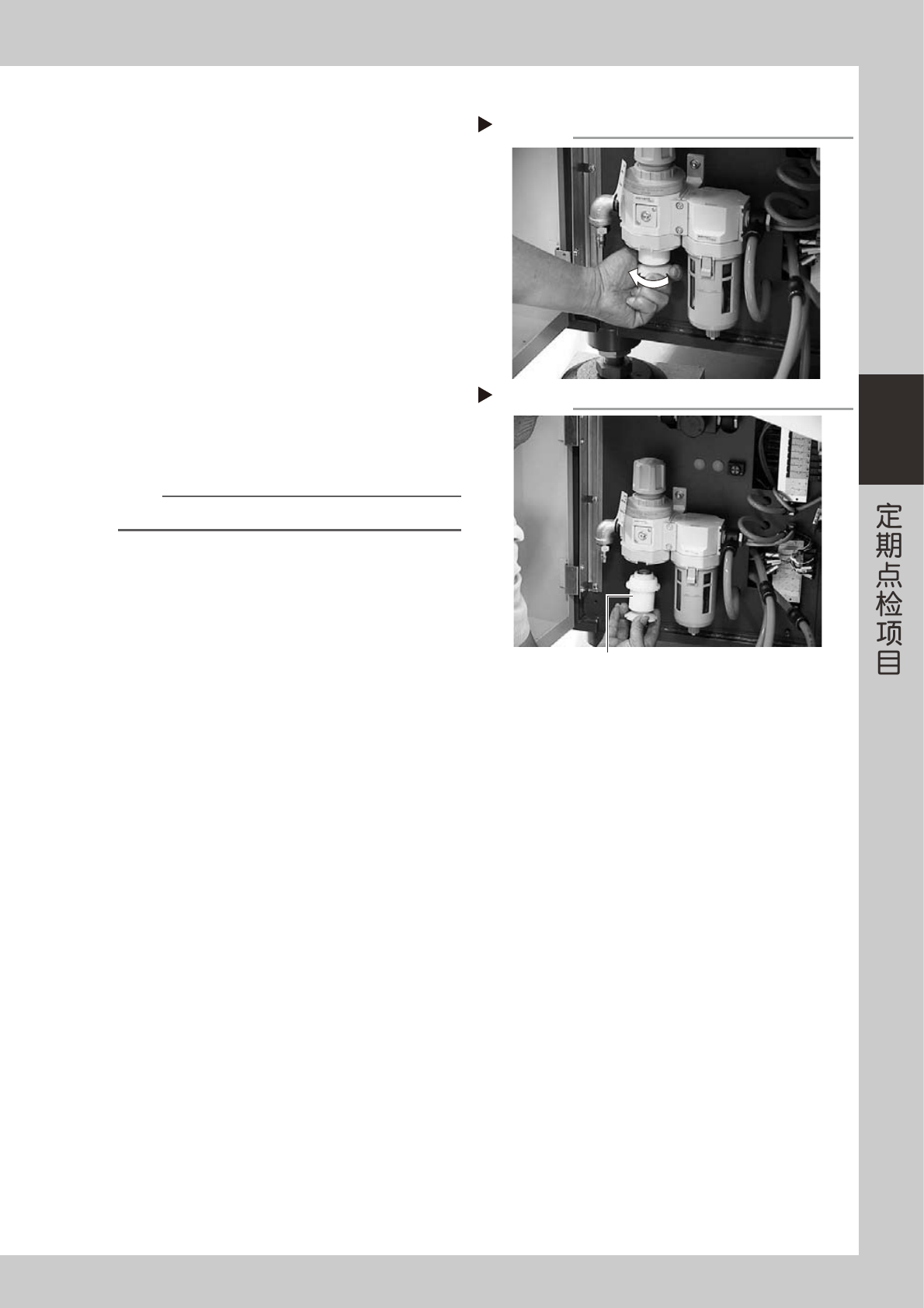

取出空气过滤器。
转动白色部分 ( 从上往下看时的顺时针方向 ) 取出
空气过滤器。
55334-F1-00
3
清洁空气过滤器的污垢。
用气枪吹散空气过滤器的污垢，如污垢严重无法
除去，必须更换空气过滤器。
4
安装空气过滤器。
转动白色部分将空气过滤器安装在原来位置。
55335-F1-00
5
安装过滤杯。
n
要点
按与上述相同的步骤，实施烟雾过滤器的清洁。
取出空气过滤器
Step 2
安装空气过滤器
Step 4
过滤器
