第 4 章 消耗品的更换方法 目录 1 . 吸 嘴 弹 簧 片 的 更 换 4 - 1 2 . 气 密 接 头 的 更 换 4 - 2 3 . 排 出 器 阀 的 更 换 4 - 3 4 . 送 料 器 阀 的 更 换 4 - 4 5 . 排 气 站 过 滤 器 的 更 换 4 - 5
3-25
3
3.2.2 加油 · 负压状态的确认
清洗多槽轴后，须实施加油和负压的确认作业。
1
安装吸嘴。
2
给回弹部加油。
用 IPA 清洗时，涡轮机油会随之流出。因此，清洗
后须按下列步骤进行加油。

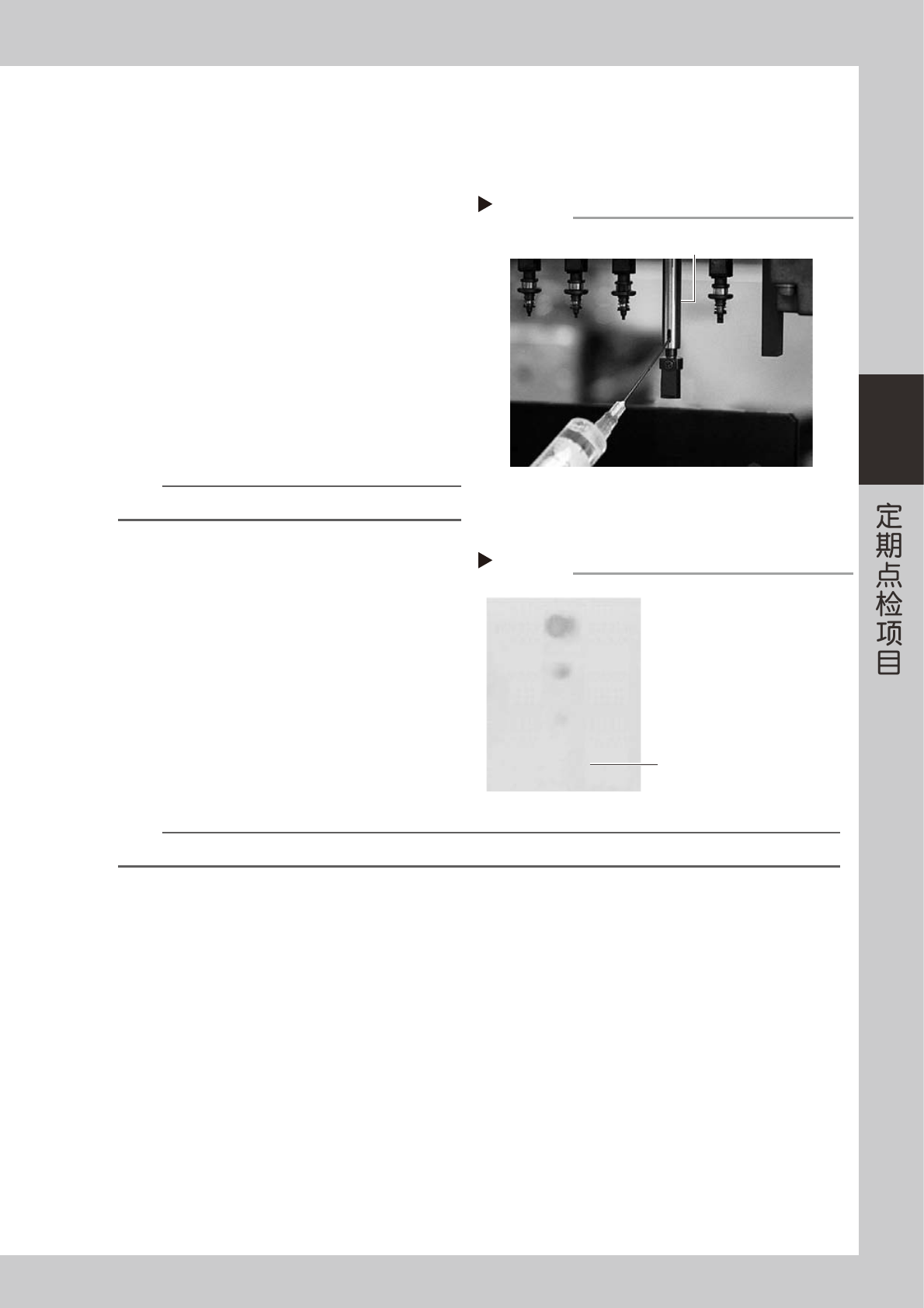

1. 准备注油器 (KV8-M8870-00X)，装上涡轮机油
(VG32)。
2. 在吸嘴基座和多槽轴连接部的长孔中滴一滴涡
轮机油 ( 各贴装头分别有 2 处需加油 )。加油后 ,
上下按动吸嘴基座数次。
55348-F1-00
3
去除多余的油分。
按［装置］－「Head」选项卡中的［排气］按钮，
对多槽轴进行气排屑。
n
要点
回弹部只需一层油膜左右的油分即可。
4
确认油分的去除状态。
用一般市面销售的去油纸等，确认多槽轴内残留油
分的去除状态。
55349-F1-00
5
确认组装状况。
打开 [ 装置 ]-「Head」选项卡画面，按 [ 吸气 ] 按
钮使负压产生，读取显示的「最大值」的数值。
标准值，在开放状态下，数值在 80 以下；在封闭
状态下，数值在 180 以上为正常。
6
将吸嘴返回原处。
再次确认吸嘴中确实无油分后，将吸嘴返回贴装头。
n
要点
多槽轴空气通道的标准值使用的是真空压力值。受气源和环境的影响，该值会有些许的差异。因此，上述标准值仅供参考。
加油处
Step 2
吸嘴基座
回弹部
确认残留油分
Step 4
直至油分不再流出，
便可结束喷气作业。
去油纸
4-1
4
1.吸嘴弹簧片的更换
e
1
按紧急停机按钮。
为了安全作业 , 必须使机器处于紧急停机状态。
2
拆卸吸嘴。
用手拆下要更换弹簧片的吸嘴。
3

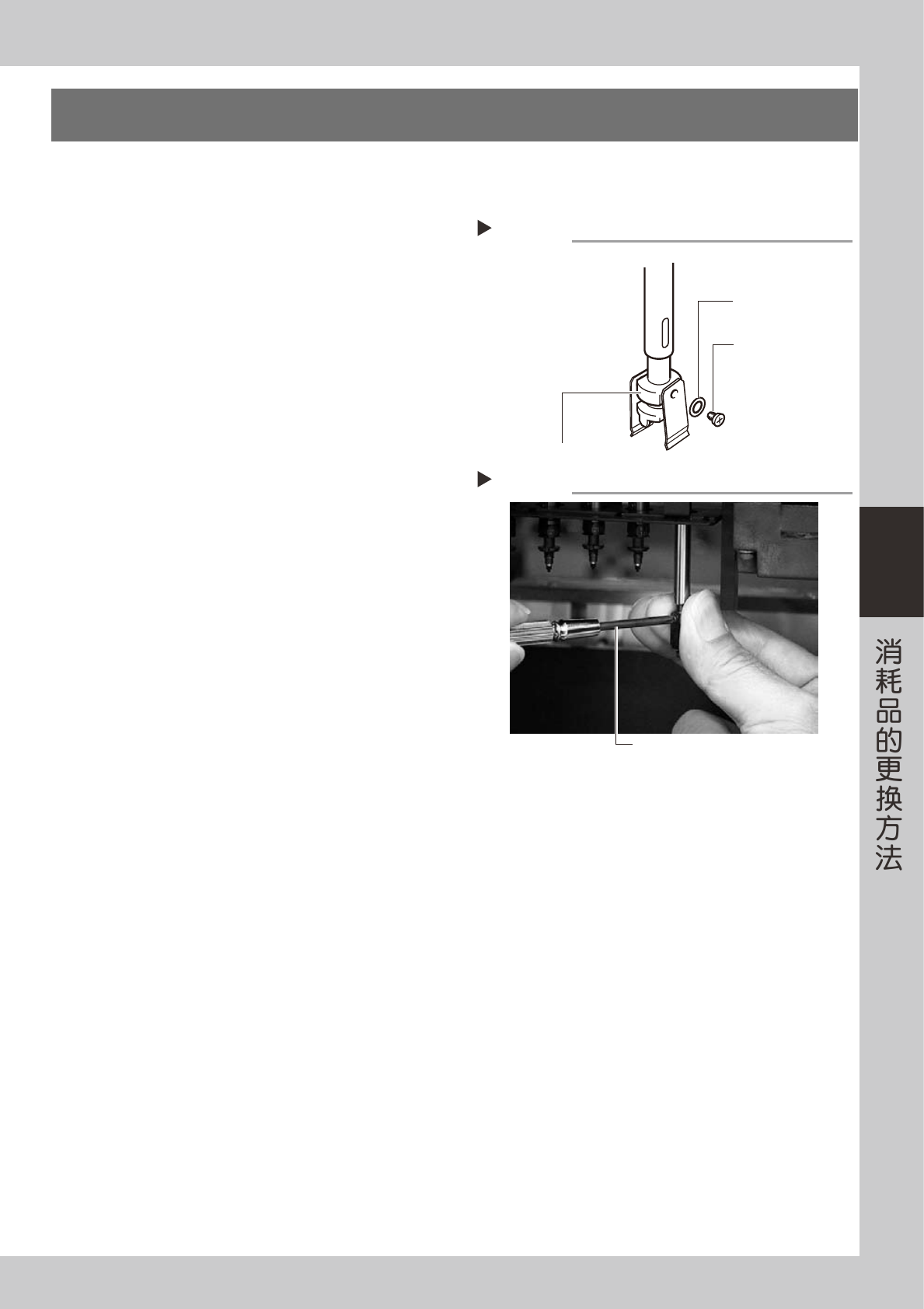

拆下吸嘴弹簧片。
一边从后按住轴 , 一边用十字精密螺丝刀拧下螺钉 ,
将不良的弹簧片从吸嘴基座上取下。
55400-F1-00
4
安装新的吸嘴弹簧片。
一边从后按住轴 , 一边用十字精密螺丝刀拧紧固定
螺钉。此时 , 千万不要忘记装入垫圈。
55401-F1-00
5
安装吸嘴。
6
确认安装状态。
1. 确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认是否存在松动
现象。（参照第 2 章 2. 吸嘴弹簧片的检查）
拆卸弹簧片
Step 3
吸嘴弹簧片的
固定垫圈
吸嘴基座
吸嘴弹簧片的
固定螺钉
弹簧片的安装
Step 4
十字精密螺丝刀
