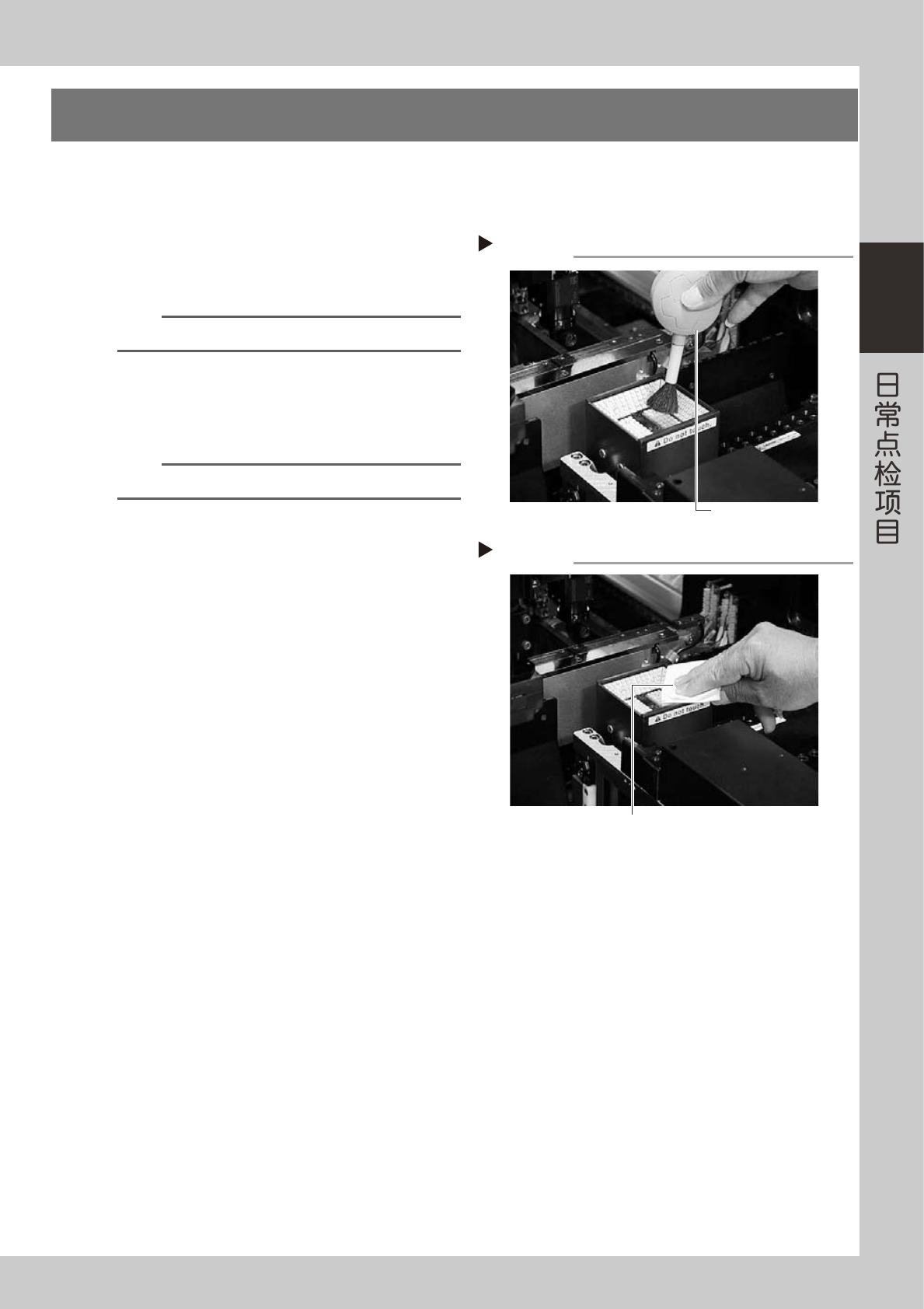

YG300_Mainte_C.pdf - 第37页
2-7 2 5 . 相 机 照 明 的 清 洁 如 果 相 机 粘 有 灰 尘 ， 可 能 造 成 元 件 识 别 错 误 。 为 了 防 止 这 一 现 象 发 生 ， 必 须 定 期 对 相 机 进 行 点 检 和 清 洁 。 e 为 了 安 全 作 业 ， 务 必 使 机 器 处 于 紧 急 停 机 状 态 或 关 闭 机 器 的 电 源 开 关 。 1 用 光 学 仪 器 专 用 软 刷 清 扫 相 机 透 明 罩 上 …
2-6
2
4.送料器架的清洁
用随机附带的软刷清扫送料器架。
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为了防止该现象的发生，必须定期进行点检和清扫。
芯片
被粘住的芯片
清扫用软刷
送料器架的清扫
55205-F1-00
参考
落于送料器架上的芯片及尘屑，可以扫至送料器架后面的孔中。
2-7
2
5.相机照明的清洁
如果相机粘有灰尘，可能造成元件识别错误。为了防止这一现象发生，必须定期对相机进行点检和清洁。
e
为了安全作业，务必使机器处于紧急停机状态或关闭机器的电源开关。
1
用光学仪器专用软刷清扫相机透明罩上
的灰尘。
55206-F1-00
参考
光学仪器专用软刷为选项商品。
2
用无尘布擦拭相机透明罩。
用浸有镜头清洁剂的无尘布擦拭相机透明罩。
55207-F1-00
n
要点
务必使用不起尘的无尘布。镜头清洁剂为选项商品。
用光学仪器专用软刷清扫灰尘
Step 1
光学仪器专用软刷
用无尘布擦拭相机透明罩
Step 2
无尘布
第 3 章 定期点检项目
