3-7
3
5
擦去多余的润滑油。
1. 用移动手柄左右移动贴装头，在螺旋丝杆全杆
涂抹润滑油。
2. 擦去螺旋丝杆及螺帽端面多余的润滑油。
3. 将轴移至另一端，擦去另一端螺旋丝杆及螺帽
端面多余的润滑油。
55312-F1-00
6
安装 X 轴螺旋丝杆外罩。
按照 Step2 取出顺序的相反顺序安装螺旋丝杆外罩。
c
注意
务必将取下的外罩归位。如果不安装外罩就进行生产，可能
导致润滑油飞散而影响生产。

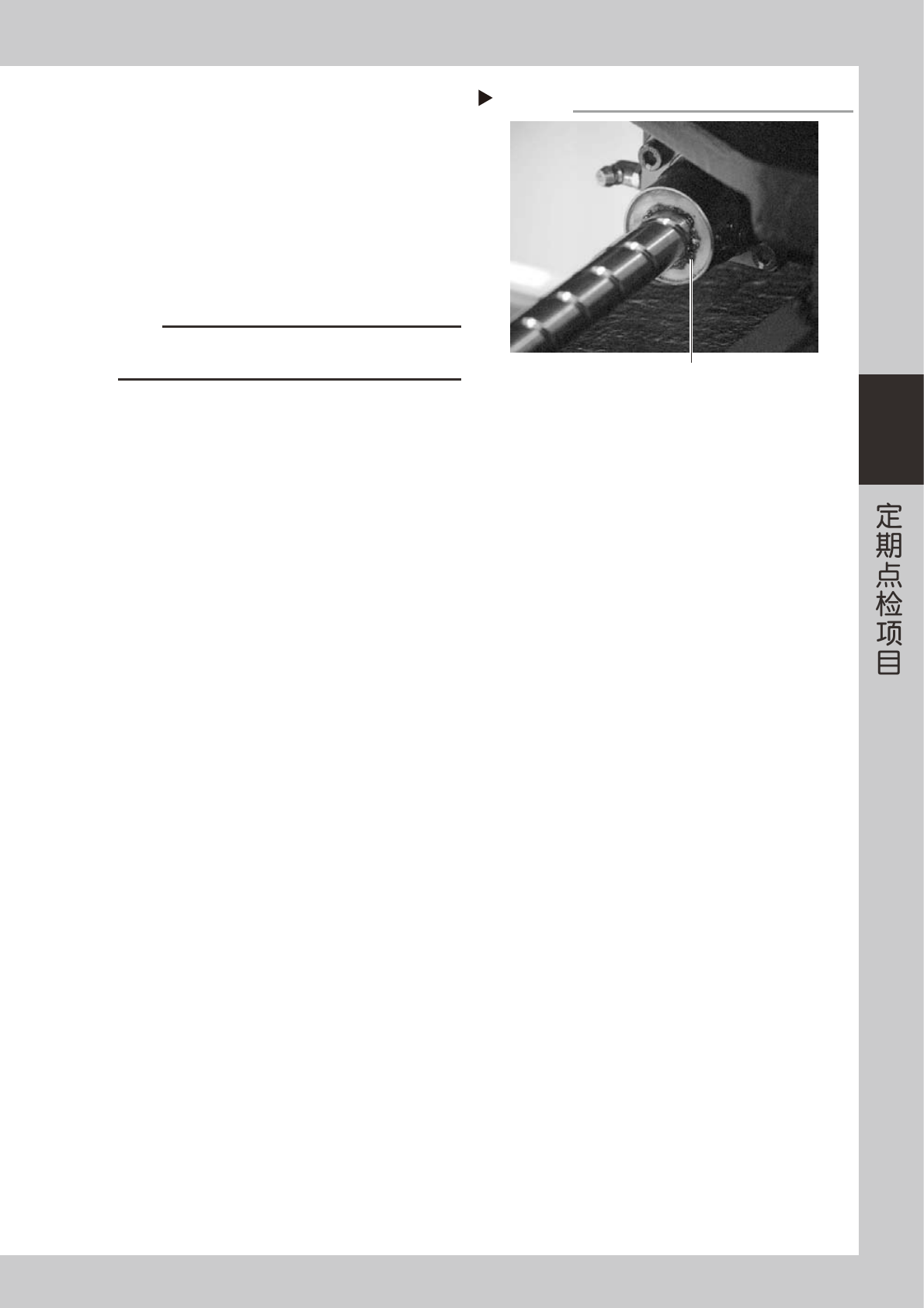

擦去多余的润滑油
Step 5
擦去多余的润滑油
3-8
3
2.3.2 X 轴线性导轨的清洁 · 加油
e
1
按紧急停机按钮。
为安全作业，务必使机器处于紧急停机状态。
2
擦拭 X 轴线性导轨。
1. 将贴装头移至一端后，用无尘纸（清洁室用）
等擦拭线性导轨全轨。
2. 将贴装头移至另一端，用无尘纸等擦拭另一端
的线性导轨全轨。
55313-F1-00
c
注意
仔细擦拭包括移动凹槽部在内的线性导轨全轨。
3
涂抹润滑油。
用润滑油枪，将指定的润滑油 (NSL) 注入 X 轴线性
导轨用润滑油注油嘴。
贴装头部侧面各有两个注油嘴（共 4 个）。
· A、D 工作台：面向机器时的右侧
· B、C 工作台：面向机器时的左侧
55314-F1-00
4
擦去多余的润滑油。
用手转动轴数次后，擦去多余的润滑油。
c
注意
务必反复进行上述作业，直至不再有润滑油聚积。如果不完
全去除润滑油就进行生产，可能导致润滑油飞溅而影响生产。

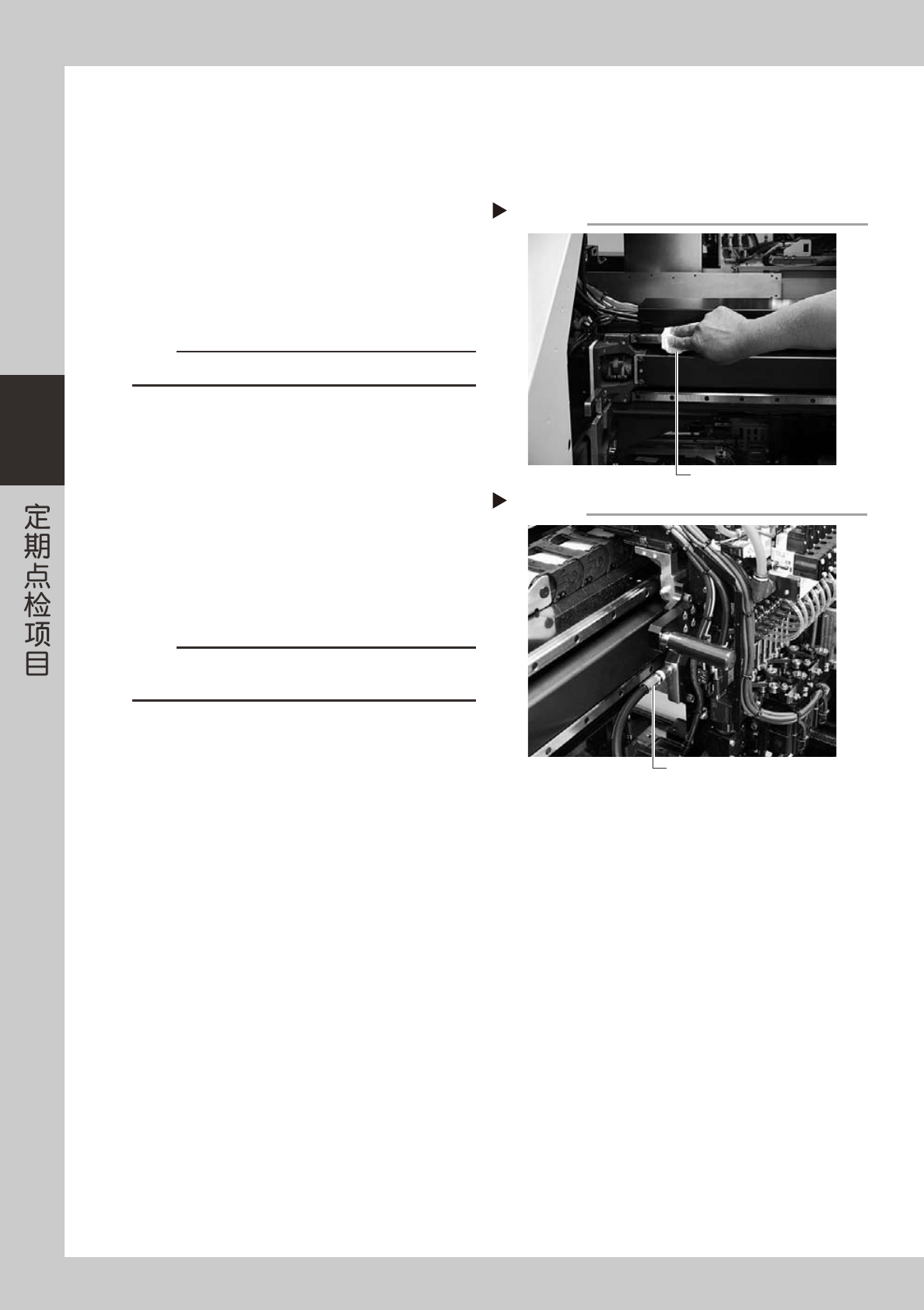

X轴线性导轨的清洁
Step 2
无尘布
X轴线性导轨的加油
Step 3
润滑油枪
3-9
3
2.4 Y 轴的清洁 · 加油
本节主要介绍 Y 轴的螺旋丝杆和线性导轨的加油方法。作业前先准备加油枪和指定的润滑油 (NSL)。
c
注意
关于使用润滑油的注意事项，参阅第 1 章「2.2.2加油工具 · 润滑油」。
2.4.1 Y 轴螺旋丝杆的清洁 · 加油
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
取下 Y 轴外罩。
1. 向前移动 X 轴横梁，卸下固定 Y 轴外罩后侧的
2 个螺钉。
c
注意
不要遗失固定外罩的螺钉。
2. 将 X 轴横梁向后移，卸下 Y 轴前侧的 2 个固定
螺钉。
3. 将 Y 轴外罩插入前侧主机外罩的空隙，当外罩
后端可以饶过 X 轴框架后，向后侧拔取外罩。
55315-F1-00
3
擦拭 Y 轴螺旋丝杆。
1. 用无尘纸（清洁室用）等擦去螺旋丝杆全杆的
脏污润滑油和其它污垢。
2. 将 Y 轴移至另一端后，用无尘纸等擦拭另一端
的污垢。
55316-F1-00
c
注意
仔细擦拭包括螺旋沟槽部在内的螺旋丝杆全杆，并确认没有
尘屑残留。
4
涂抹润滑油。
用润滑油枪，将指定的润滑油 (NSL) 从 Y 轴螺旋丝
杆润滑油注油嘴注入。
5
擦去多余的润滑油。
1. 用移动手柄前后移动 Y 轴，在螺旋丝杆整体涂
抹润滑油。
2. 擦去螺旋丝杆及螺帽端面（前侧与后侧）多余
的润滑油。
6
安装 Y 轴外罩。
按照 Step2 取出顺序的相反顺序安装 Y 轴外罩。
c
注意
务必将取下的外罩归位。如果不安装外罩就进行生产，可能导致润滑油飞散而影响生产。

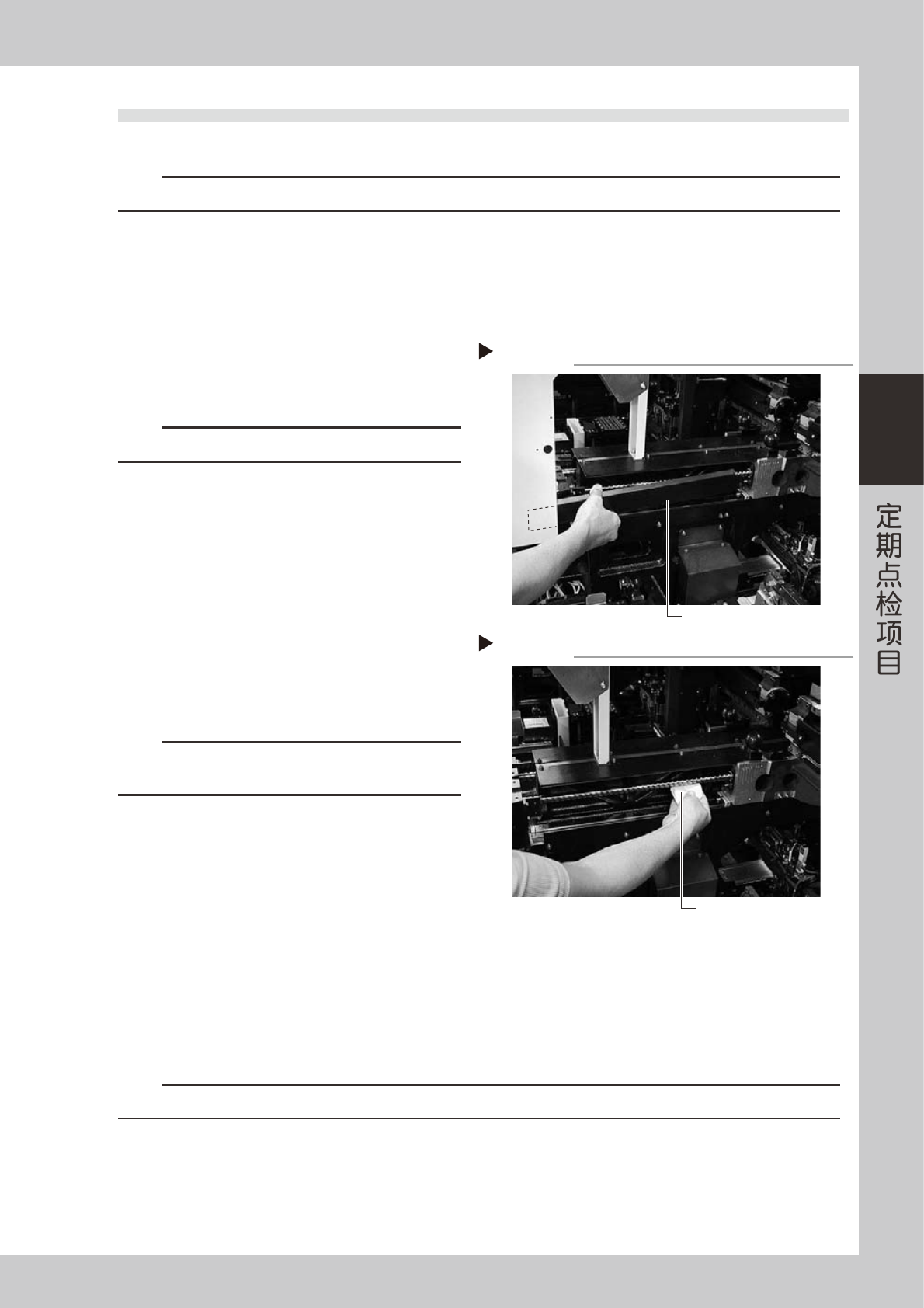

Y轴外罩的拆卸
Step 2
Y轴外罩
Y轴螺旋丝杆的清洁
Step 3
用无尘布擦拭
