3-20
3

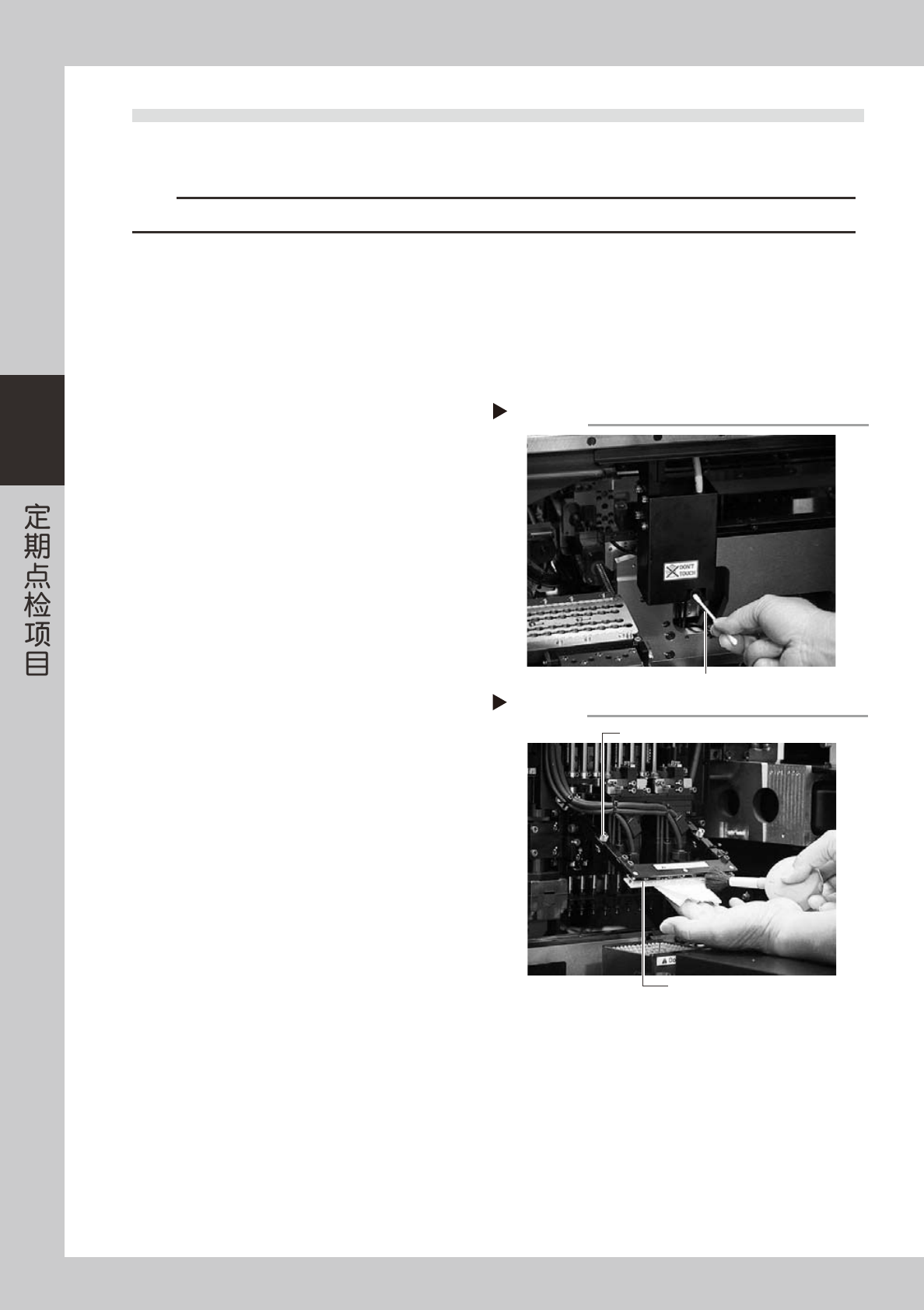

2.10 相机镜头 · 照明装置的清洁
相机镜头和照明装置，容易因灰尘等而脏污，建议定期对相机镜头和照明装置进行清洁。为了安全，作业时必须
确认机器是否处于紧急停机状态或机器的电源是否已经关闭。
c
注意
清洁时，注意不要用力太大。如用力太大会影响相机的光轴调节精度。
■多视觉相机
多视觉相机的镜头和照明装置在透明罩的内侧，一般不需要清洁。当透明罩脏污时，需清洁透明罩。
( 参照第 2 章「5.相机透明罩的清洁」)
■侧面视觉相机
必须清洁侧面视觉相机的镜头和照明扩散板的表面。
1
用光学仪器专用软刷清扫镜头上的灰尘。
2
用棉棒擦拭镜头。
用棉棒浸数滴镜头清洁剂，擦拭镜头的表面。
55336-F1-00
3
用无尘布擦拭照明扩散板。
1. 用一字螺丝刀卸下照明扩散板的固定螺栓。
2. 用光学仪器专用软刷扫去灰尘后，用无尘布浸
数滴镜头清洁剂，擦拭照明扩散板。
55337-F1-00
4
将照明扩散板恢复至初始位置。
将照明扩散板恢复至初始位置，用一字螺丝刀固定。
镜头的清洁
Step 2
浸有镜头清洁剂的棉棒
照明扩散板的清洁
Step 3
照明扩散板
照明扩散板固定螺栓
3-21
3
■基准标记识别相机
基准标记识别相机安装在贴装头部的左右侧。清洁该相机的照明装置。
1
扫去照明装置内的灰尘。
用气枪从照明装置的缝隙轻轻吹气除尘。
55338-F1-00
2
扫去扩散板的灰尘。
用光学仪器专用软刷扫去扩散板上的灰尘。
55339-F1-00
3
用无尘布擦拭扩散板。
用滴有数滴镜头清洁剂的无尘布，擦拭照明装置
下部的扩散板。
照明装置内的清洁
Step 1
气枪
照明扩散板的清洁
Step 2
光学仪器专用软刷
3-22
3
3.3 个月、6 个月或一年
3.1 排出器过滤器的清洁 · 更换
虽然供气状态和实际运作时间各异，但一般 6 个月左右必须对排出器的过滤器实施一次点检。如果只是轻微脏污，
可用气枪清除，如果脏污比较严重，建议更换过滤器。
e
1
按紧急停机按钮。
为了安全作业，必须使贴片机处于紧急停机状态。
2
拆卸过滤器盖。
用 6 角扳手 (5)，拧松过滤器盖并用手取下。
55340-F1-00
3
清洁过滤器。
用镊子等取出过滤器，只是少量脏污，可用气枪
吹除后重新装入排出器中。
55341-F1-00
4
如果脏污严重，必须更换过滤器。
如果脏污严重或已变色，必须更换新的过滤器
(K46-M8527-C0X)。
n
要点
虽然贴片机运作时间各异，更换过滤器的周期也相应不同，
但一般半年需更换一次。
5
安装过滤器。
1. 将过滤器嵌入过滤器盖并插入排出器。
2. 向右旋转、锁紧过滤器盖。( 发出“咔嚓”音 )
55342-F1-00
c
注意
安装过滤器前，确认过滤器盖的 O 形圈是否已嵌入排出器一侧。
拆卸过滤器盖
Step 2
6角扳手（5）
过滤器的清洁
Step 3
气枪 过滤器
过滤器的安装
Step 5
过滤器盖 O形圈
