2.6 W 轴的清洁 · 加油
本节主要介绍 W 轴的螺旋丝杆和线性导轨的加油方法。作业前先准备加油枪和指定的润滑油 (NSL)。
c
注意
关于使用润滑油的注意事项，参阅第 1 章「2.2.2加油工具 · 润滑油」。
2.6.1 W 轴螺旋丝杆的清洁 · 加油
1
将传送宽度设置为最大值。
1. 按［装置］按钮，选择「传送装置」选项卡。
2. 按［轴移动］按钮，将传送宽度设置为最大值。
e
2
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
3
擦拭 W 轴螺旋丝杆。
用无尘纸（清洁室用）等擦去螺旋丝杆全杆的
脏污润滑油和其它污垢。
55323-F1-00
c
注意
仔细擦拭包括螺旋沟槽部在内的螺旋丝杆全杆，并确认没有
尘屑残留。
4
涂抹润滑油。
1. 用手将指定的润滑油 (NSL) 均匀涂抹于螺旋丝
杆全杆。
2. 解除紧急停机，按［轴移动］按钮、前后移动
W 轴，使润滑油均匀遍布整个螺旋丝杆。
55324-F1-00
5
擦去多余的润滑油。
e
按紧急停机按钮，擦去螺旋丝杆及螺帽端面
（前侧与后侧）多余的润滑油。

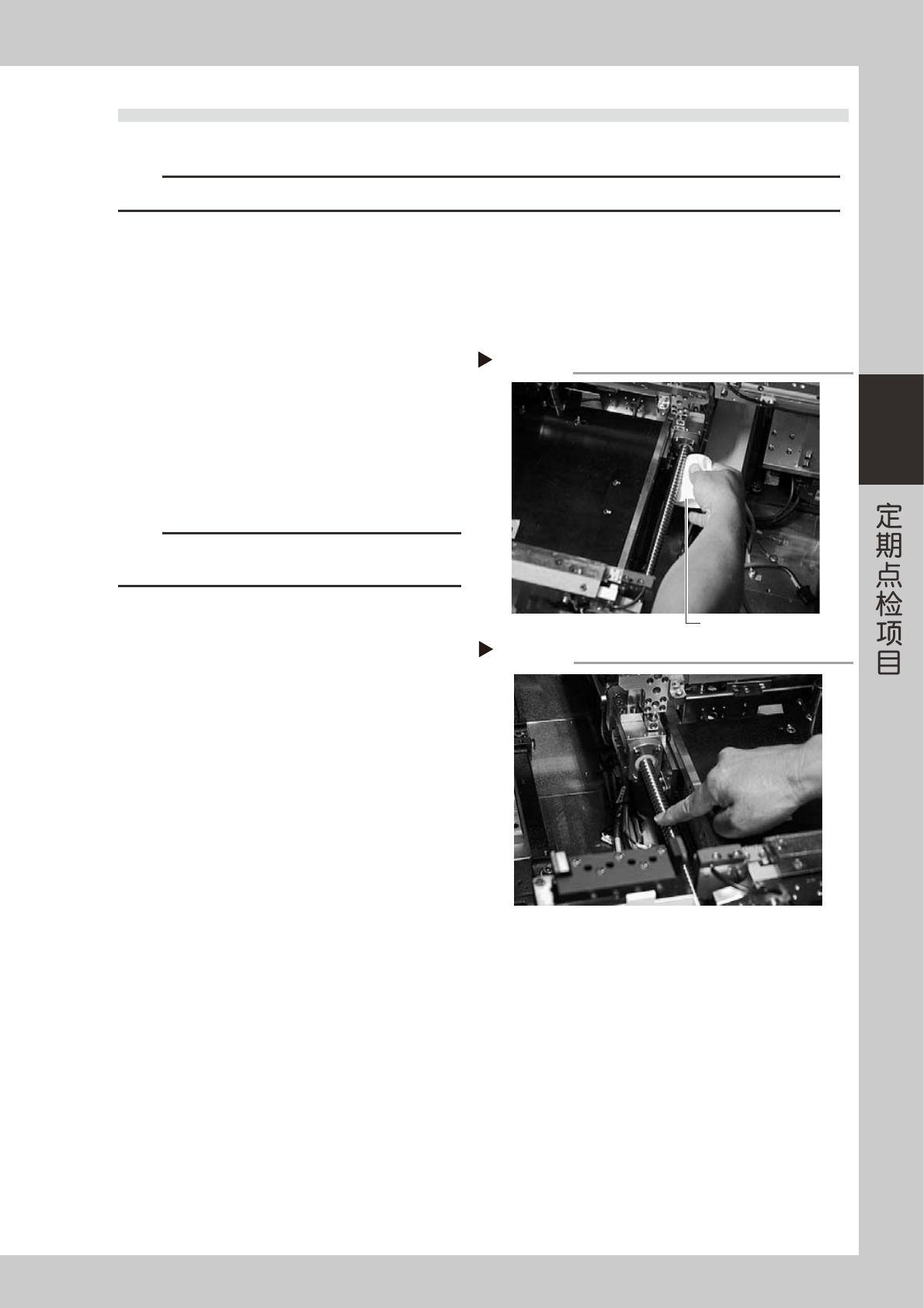

W轴螺旋丝杆的清洁
Step 3
用无尘布擦拭
W轴螺旋丝杆的加油
Step 4
3-14
3
2.6.2 W 轴线性导轨的清洁 · 加油
1
将传送宽度设置为最大值。
1. 按［装置］按钮，选择「传送装置」选项卡。
2. 按［轴移动］按钮，将传送宽度设置为最大值。
e
2
按紧急停机按钮。
为安全作业，务必使机器处于紧急停机状态。
3
擦拭 W 轴线性导轨。
用无尘纸（清洁室用）等擦拭线性导轨全轨。
55325-F1-00
c
注意
仔细擦拭包括移动凹槽部在内的线性导轨全轨。
4
涂抹润滑油。
1. 用手将指定的润滑油 (NSL) 均匀涂抹于线性导
轨全轨。
2. 解除紧急停机，按［轴移动］按钮、前后移动
W 轴，使润滑油均匀遍布整个线性导轨。
55326-F1-00
5
擦去多余的润滑油。
e
按紧急停机按钮，擦去线性导轨处多余的润滑油。

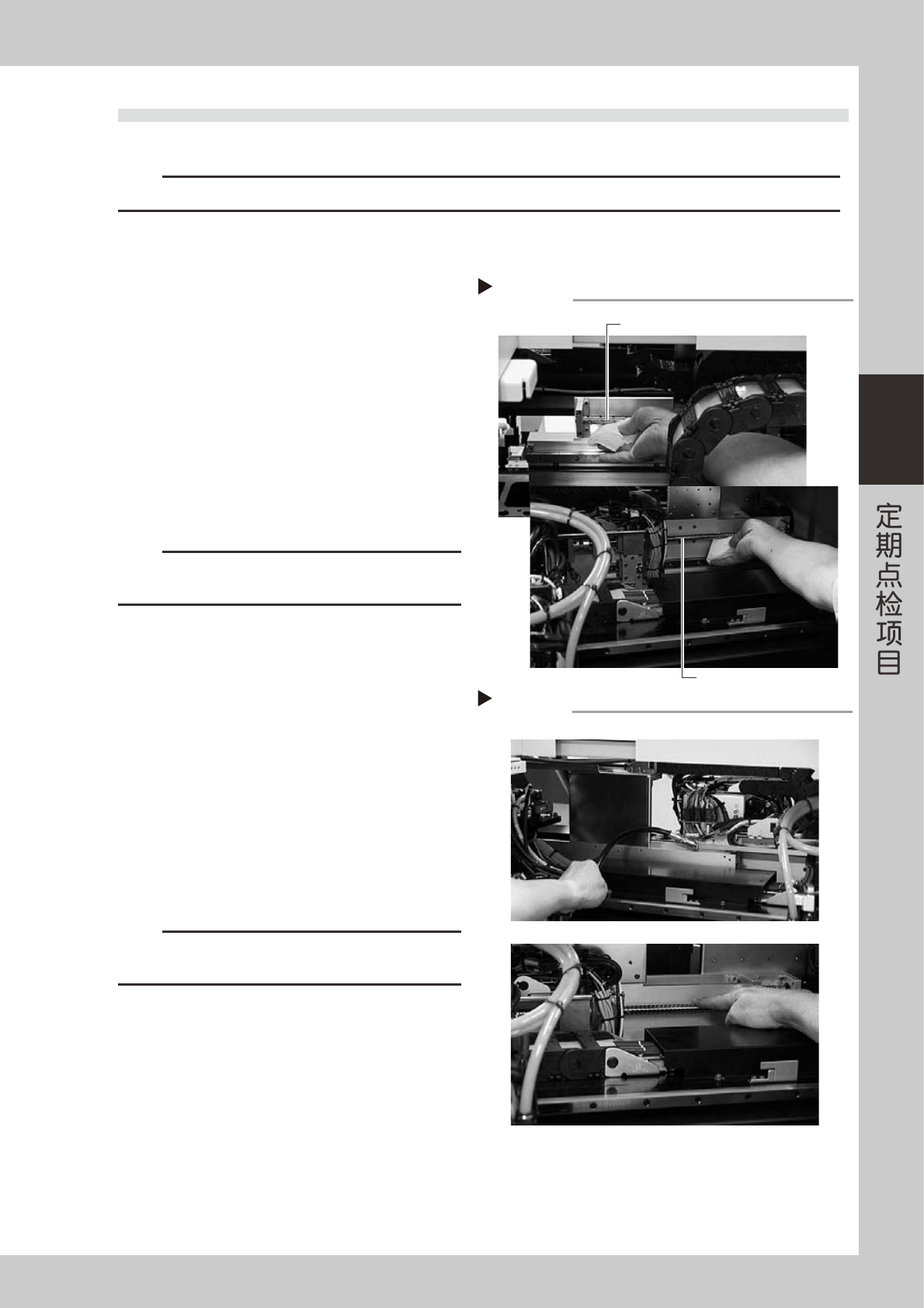

W轴线性导轨的清洁
Step 3
无尘布
W轴线性导轨的加油
Step 4
3-15
3
2.7 T 轴的清洁 · 加油
本节主要介绍 T 轴的螺旋丝杆和线性导轨的加油方法。作业前先准备加油枪和指定的润滑油 (NSL)。
c
注意
关于使用润滑油的注意事项，参阅第 1 章「2.2.2加油工具 · 润滑油」。
2.7.1 T 轴螺旋丝杆的清洁 · 加油
1
取下外罩。（2 个）
用六角扳手卸下固定外罩的螺栓。（6 个）
e
2
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
3
擦拭 T 轴螺旋丝杆。
1. 用无尘纸（清洁室用）等擦去螺旋丝杆全杆的
脏污润滑油和其它污垢。
2. 将 T 轴移至另一端后，用无尘纸等擦拭另一端
的污垢。
55327-F1-00
c
注意
仔细擦拭包括螺旋沟槽部在内的螺旋丝杆全杆，并确认没有
尘屑残留。
4
涂抹润滑油。
1. T1 轴
用润滑油枪，将指定的润滑油 (NSL) 从 T 轴润
滑油注油部（右图注油嘴）注入。
2. T2 轴
用手将指定的润滑油 (NSL) 均匀涂抹于 T2 轴螺
旋丝杆。
5
擦去多余的润滑油。
1. 前后移动 U 轴，在螺旋丝杆整体涂抹润滑油。
2. 擦去螺旋丝杆及螺帽端面（前侧与后侧）多余
的润滑油。
6
按原样安装外罩。
c
注意
务必将取下的外罩归位。如果不安装外罩就进行生产，可能
导致润滑油飞散而影响生产。

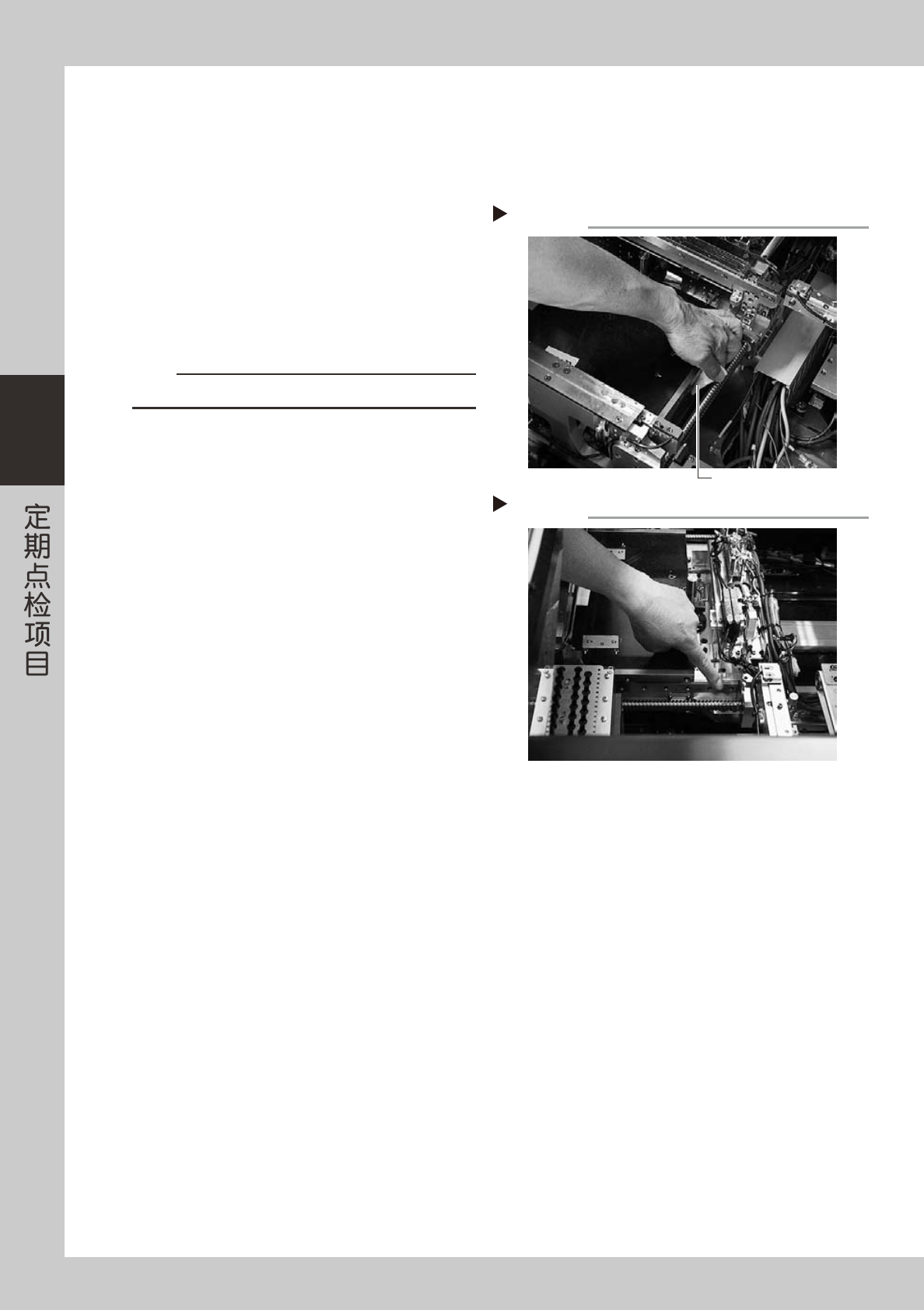

T轴螺旋丝杆的清洁
Step 3
T1轴螺旋丝杆
T2轴螺旋丝杆
T轴螺旋丝杆的加油
Step 4
T1轴
T2轴
