3-22 3 3 . 3 个 月 、 6 个 月 或 一 年 3 . 1 排 出 器 过 滤 器 的 清 洁 · 更 换 虽 然 供 气 状 态 和 实 际 运 作 时 间 各 异 ， 但 一 般 6 个 月 左 右 必 须 对 排 出 器 的 过 滤 器 实 施 一 次 点 检 。 如 果 只 是 轻 微 脏 污 ， 可 用 气 枪 清 除 ， 如 果 脏 污 比 较 严 重 ， 建 议 更 换 过 滤 器 。 e 1 按…
3-21
3

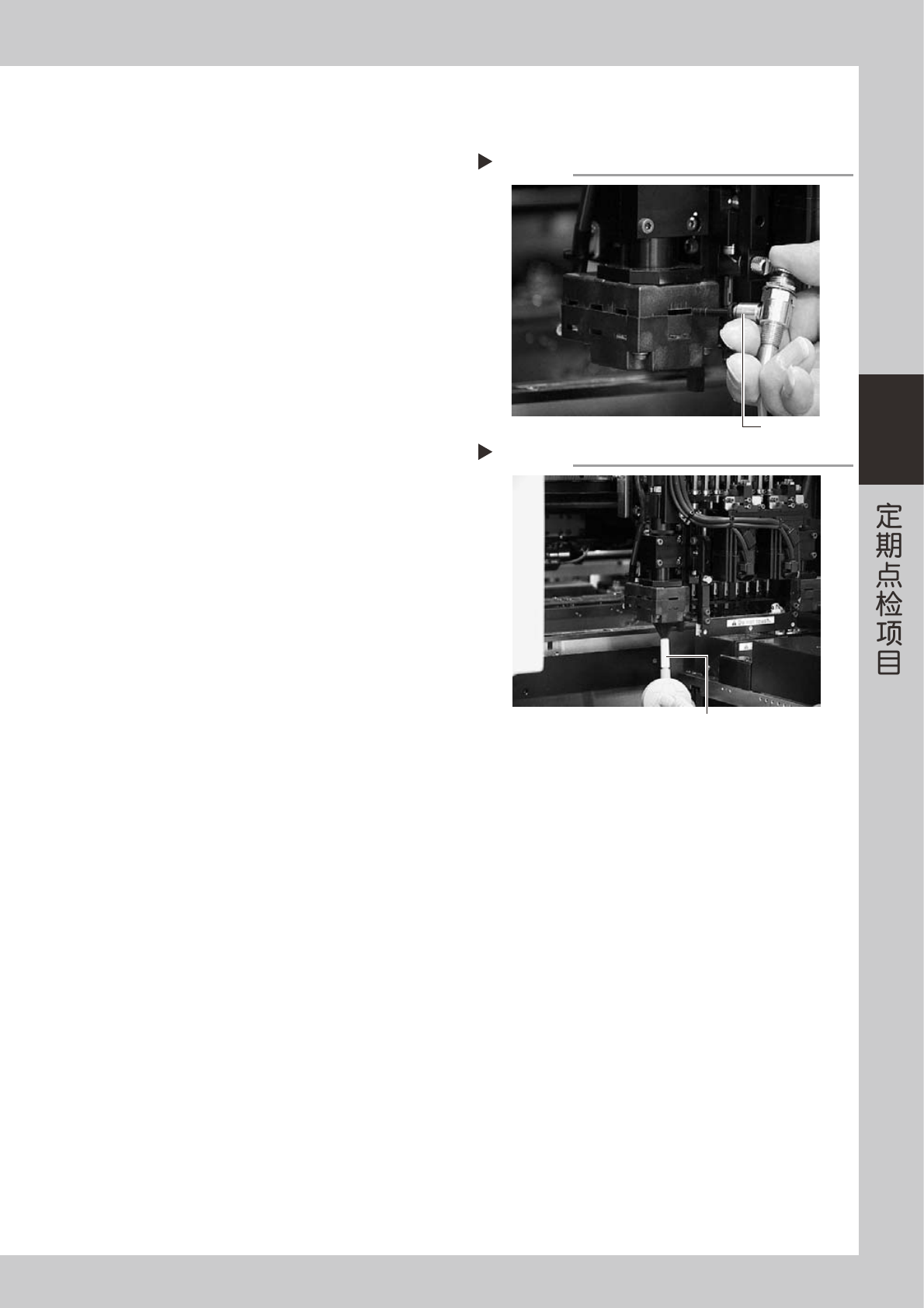

■基准标记识别相机
基准标记识别相机安装在贴装头部的左右侧。清洁该相机的照明装置。
1
扫去照明装置内的灰尘。
用气枪从照明装置的缝隙轻轻吹气除尘。
55338-F1-00
2
扫去扩散板的灰尘。
用光学仪器专用软刷扫去扩散板上的灰尘。
55339-F1-00
3
用无尘布擦拭扩散板。
用滴有数滴镜头清洁剂的无尘布，擦拭照明装置
下部的扩散板。
照明装置内的清洁
Step 1
气枪
照明扩散板的清洁
Step 2
光学仪器专用软刷
3-22
3
3.3 个月、6 个月或一年
3.1 排出器过滤器的清洁 · 更换
虽然供气状态和实际运作时间各异，但一般 6 个月左右必须对排出器的过滤器实施一次点检。如果只是轻微脏污，
可用气枪清除，如果脏污比较严重，建议更换过滤器。
e
1
按紧急停机按钮。
为了安全作业，必须使贴片机处于紧急停机状态。
2
拆卸过滤器盖。
用 6 角扳手 (5)，拧松过滤器盖并用手取下。
55340-F1-00
3
清洁过滤器。
用镊子等取出过滤器，只是少量脏污，可用气枪
吹除后重新装入排出器中。
55341-F1-00
4
如果脏污严重，必须更换过滤器。
如果脏污严重或已变色，必须更换新的过滤器
(K46-M8527-C0X)。
n
要点
虽然贴片机运作时间各异，更换过滤器的周期也相应不同，
但一般半年需更换一次。
5
安装过滤器。
1. 将过滤器嵌入过滤器盖并插入排出器。
2. 向右旋转、锁紧过滤器盖。( 发出“咔嚓”音 )
55342-F1-00
c
注意
安装过滤器前，确认过滤器盖的 O 形圈是否已嵌入排出器一侧。
拆卸过滤器盖
Step 2
6角扳手（5）
过滤器的清洁
Step 3
气枪 过滤器
过滤器的安装
Step 5
过滤器盖 O形圈
3-23
3
3.2 多槽轴内的清洁 · 加油
虽然供气状态和实际运作时间各异，但一般 3 个月左右必须对多槽轴内部实施一次清洁作业。因为多槽轴的空气
通道内如有异物粘附或污垢残留，会导致吸附 · 贴装错误的发生。
3.2.1 多槽轴内的清洗
1
拆卸所有贴装头上的吸嘴。
2
拔出输气管。
拔出插在各贴装头多槽轴上部的输气管。
55343-F1-00
3
取出维护用的螺栓。
用 6 角扳手卸出多槽轴块上部中央部用于维护的螺
栓。
55344-F1-00
4
准备清洁工具 (KHN-M8860-00X)。
1. 在清洁容器中注入 IPA( 异丙醇酒精 )。
2. 在要清洗的贴装头下方放置容器（纸杯等）。
( 在后项 (Step6) 作业中，注入 IPA 时会流出 )
55345-F1-00
c
注意
YG300 使用的清洁工具 (KHN-M8860-00X) 是 YG300 专用工具，
其他机器不能使用。误用于其他机器的话，可能引起多槽轴、
活塞内密封圈的润滑油流失，结果导致密封圈磨损，发生重
大故障。
拔出输气管
Step 2
取出维护用的螺栓
维护用螺栓 6角扳手
Step 3
YG300专用清洁工具
Step 4
绿色盖子
透明管
喷嘴
