5.排气站过滤器的更换
本节主要说明排气站过滤器的更换方法。
排气站过滤器－小，在各工作台的排气站下均有配备。
排气站过滤器－大，收纳于两处，分别在主机前方左侧和呈对角的后方右侧的外罩内。
■排气站过滤器－小

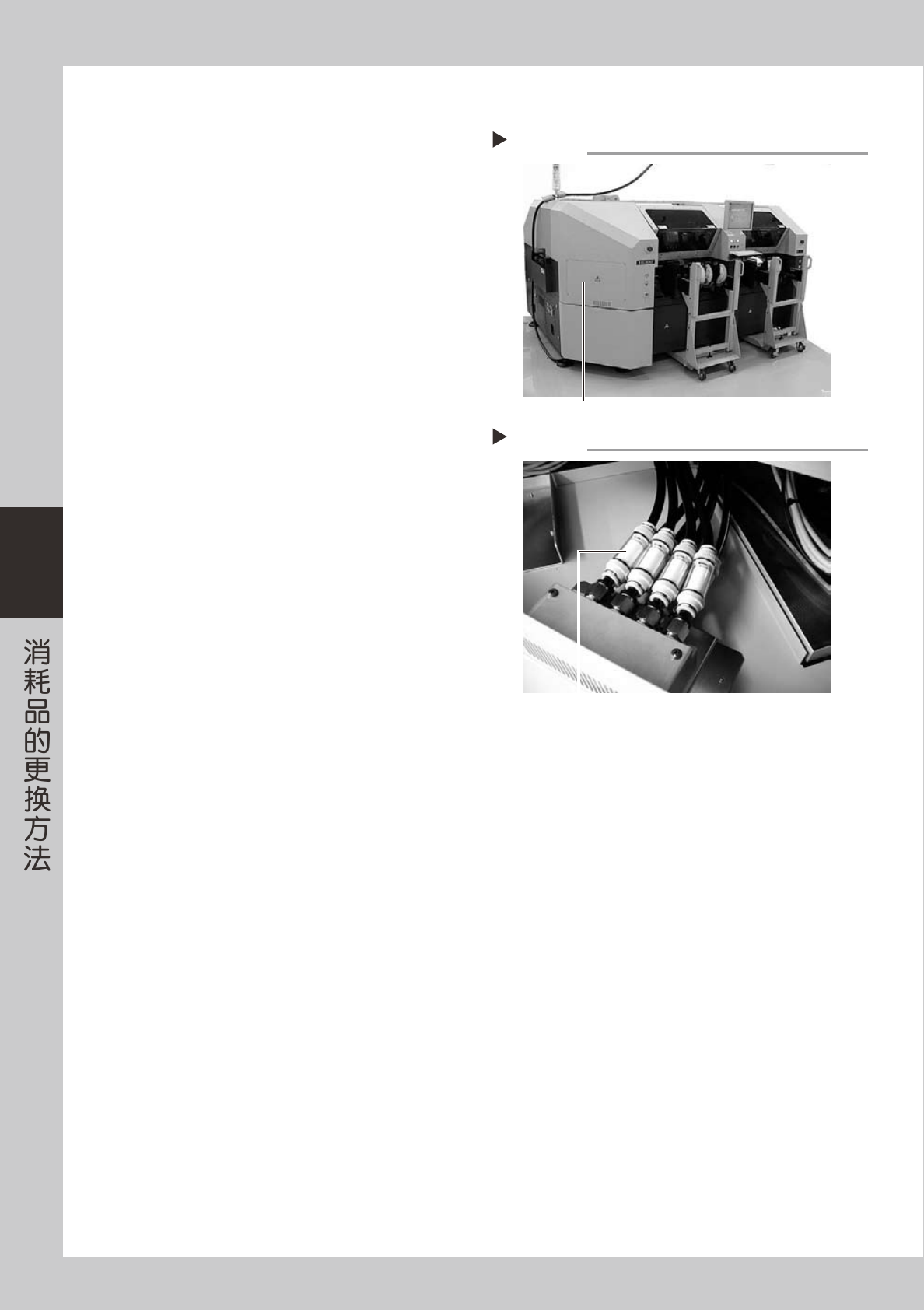

排气站
排气站
过滤器装置
（排气站过滤器－小）
排气站阀
55410-F1-00
1
切断捆扎带。
切断固定过滤器装置的捆扎带。
55411-F1-00
2
拔出输气管。
拔出阀旁边的输气管。
3
卸下过滤器盖。
将过滤器盖旋转 90 度，取下过滤器盖。
55412-F1-00
4
更换过滤器。
用新过滤器更换脏污的过滤器。
55413-F1-00
5
安装过滤器。
按照拆卸的相反步骤安装过滤器。
切断捆扎带
Step 1
卸下过滤器盖
Step 3
过滤器盖
更换过滤器
Step 4
过滤器
4-6
4
■排气站过滤器－大
1
拆下护盖。
卸下固定护盖的螺钉（4 个）取下护盖。
55414-F1-00
2
更换过滤器。
按照前项「排气站过滤器－小」Step2 〜 5 的步骤
更换过滤器。
55415-F1-00
3
安装护盖。
用螺钉（4 个）固定护盖。
拆下护盖
Step 1
护盖
更换过滤器
Step 2
排气站过滤器－大
