4-3 4 3 . 排 出 器 阀 的 更 换 1 切 断 气 源 和 电 源 。 将 机 器 左 下 面 板 内 的 供 气 / 排 气 开 关 向 右 旋 转 ， 切 断 供 气 。 再 退 出 应 用 软 件 （ V G O S ) ， 关 闭 机 器 电 源 。 55 4 0 4- F 1 -0 0 2 拆 卸 喷 气 阀 的 接 插 件 。 拔 出 安 装 在 要 更 换 的 排 出 器 阀 前 面 的 喷 气 阀 的…
4-2
4
2.气密接头的更换
e
1
按紧急停机按钮。
为了安全作业，务必使机器处于紧急停机状态。
2
拆卸气密接头。
用 8mm 左右的六角扳手从送料器架的下方向上
顶起气密接头。
55402-F1-00
c
注意
千万不要损伤输气管。
3
安装气密接头。
从上向下将气密接头按入安装孔，注意将有标记的
一面为正面。
55403-F1-00
c
注意
· 如果不对准方向安装，尘屑可能进入输气管。
· 向下按压气密接头直至低于送料器架的平面。过一段时间 ,
气密接头会稍微浮起，必须再次按压。
4
确认动作。
1. 安装送料器
2. 打开 [ 装置 ] 按钮的「送料器」选项卡画面 , 实
施 ON/OFF( 开／关 ) 动作。

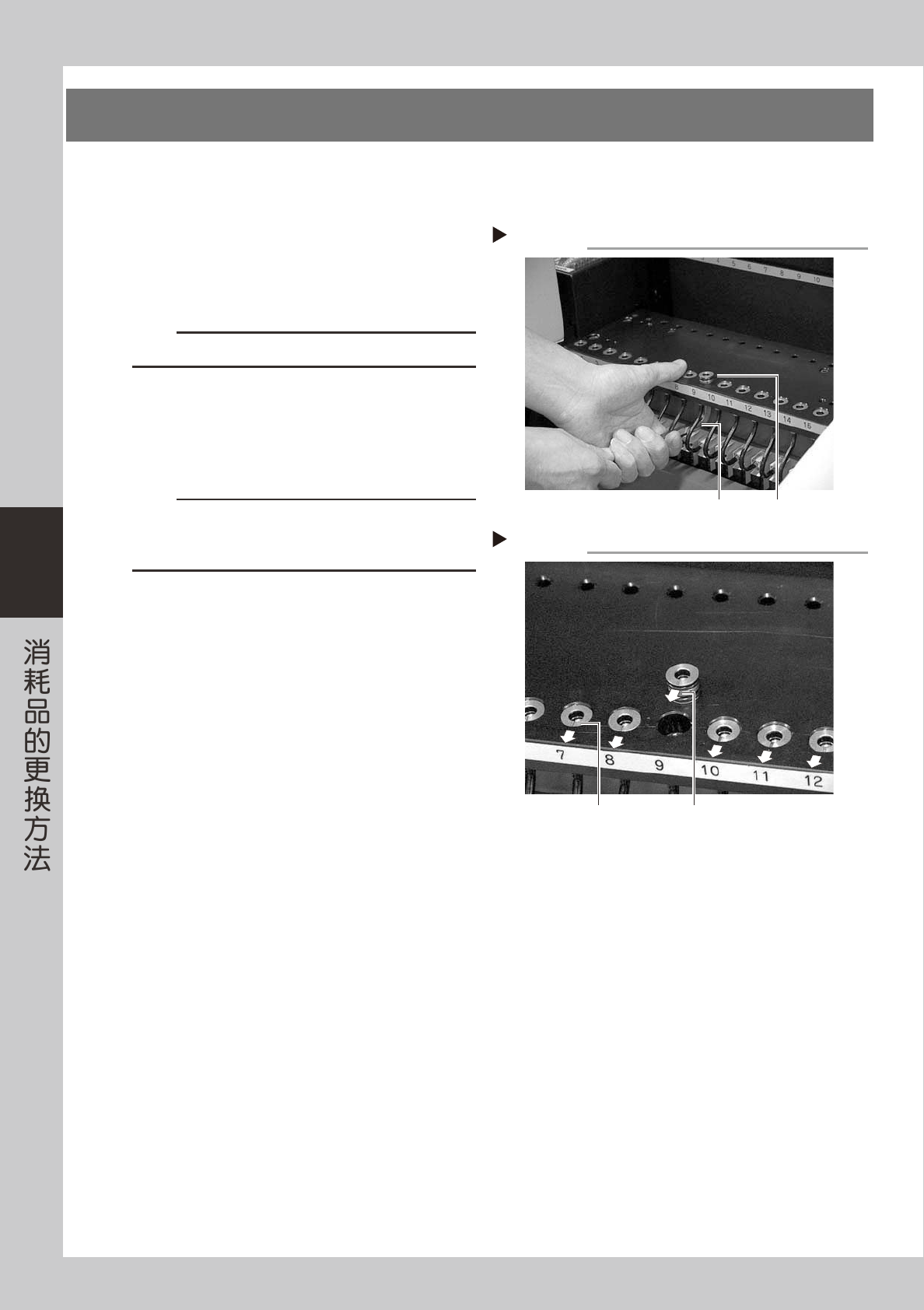

气密接头的拆卸
Step 2
气密接头
6角扳手
气密接头的安装
Step 3
标记的朝向
标记
4-3
4
3.排出器阀的更换
1
切断气源和电源。
将机器左下面板内的供气 / 排气开关向右旋转，切
断供气。再退出应用软件（VGOS)，关闭机器电源。
55404-F1-00
2
拆卸喷气阀的接插件。
拔出安装在要更换的排出器阀前面的喷气阀的
插头。
参考
要更换排出器阀之前 , 必须先拆除喷气阀。
3
拆卸喷气阀。
用十字精密螺丝刀旋松喷气阀的 2 根固定螺钉，
卸下喷气阀。喷气阀取出后，可以看见排出器阀
的固定螺钉。
55405-F1-00
4
拆卸排出器阀。
用十字精密螺丝刀旋松排出气阀的 2 根固定螺钉 ,
拆下排出器阀。
55406-F1-00
c
注意
切勿丢失排出器阀里侧的密封垫圈。
5
安装新的排出器阀。
用十字精密螺丝刀拧紧新的排出器阀的 2 根固定
螺钉，固定排出器阀。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，
并不要被夹入。
6
按与上述操作方法相反的步骤安装阀门
装置。
按原样连接输气管和接插件。
7
确认动作。
按原样安装阀门装置后 , 先接通气源和机器的电源，
再按第 3 章「3.2.2加油 · 负压状态的确认」的
第 5 步 (Step5) 相同的方法使负压产生，并确认
没有异常的数值出现。
切断气源
Step 1
供气/排气开关
拆卸喷气阀
Step 3
拆卸排出器阀
Step 4
排出器阀
密封垫圈
4-4
4
4.送料器阀的更换
1
关闭机器的电源。
退出应用程序 (VGOS)，向左旋转机器的电源开关 ,
关闭电源。
2
切断气源。
打开背面机盖，取下气源输气管。
3
拆卸线束外罩。
用十字螺丝刀拆下固定线束外罩的螺钉。
55407-F1-00
4
拆卸送料器阀。
1. 拔出要更换阀的插头。
2. 用精密螺丝刀拆下送料器阀。
55408-F1-00
5
拔出输气管。
切断并取出输气管。
( 新输气管与送料器阀配套工具同捆。）
6
安装送料器阀和外罩。
按第 3 和第 4 步 (Step3 和 Step4) 相反的步骤，
安装送料器阀和外罩。
c
注意
不要忘记装上密封垫圈，安装时注意密封垫圈的正反，
并不要被夹入。
7
安装输气管。
将输气管安装在接头部。
8
确认送料器阀的动作。
1. 启动贴片机。
2. 安装送料器。
3. 按 [ 装置 ] 按钮，打开「送料器」选项卡画面，
实施 ON/OFF( 开／关 ) 动作，确认 LED 指示灯
的亮灯状况和送料器的动作。
55409-F1-00
线束外罩的拆卸
Step 3
线束外罩
拆下两侧该处的螺钉
送料器阀的拆卸
Step 4
阀的插头拆下该处的2根螺钉
确认送料器阀的动作
Step 8
LED指示灯
