前言 INS-MULTICHK-2.0S iv NXT/AIM 通用机械夹头使用说明书鼠标关联的标记标记例说明单击表示按下鼠标左侧按键后迅速放开的动作。双击表示连续按下鼠标左侧按键两下后迅速放开的动作。右击表示按下鼠标右侧按键后迅速放开的动作。拖表示按下鼠标左侧按键后，以按下的状态移动鼠标的动作。使用在移动图标、对话框、窗口，以及调整窗口大小的场合。放表示在将物体拖到目标位置后，松开按键的动作。

INS-MULTICHK-2.0S 前言

NXT/AIM 通用机械夹头使用说明书 iii

前言

本手册对搭载在 NXT/AIM 的 H01 工作头上使用的通用机械夹头的组装和保养作业进行了说

明。

记载内容及使用的用语针对从事电子元件贴装业务的专门技术人员。请充分理解其内容，安

全且高效率地进行作业。

进行此处记载的作业时，需要精通 NXT/AIM 和 Fuji Flexa 的基本操作。

手册的构成

·前言（本章）

·概要

·通用机械夹头的组装

·吸嘴更换器

·规格数据的登录

·通用机械夹头的运用

·预防保养

·附录

本手册中使用的标记规则

以下说明在本手册中使用的标记规则。

通用标记

标记例说明

[File] 菜单菜单名和指令名使用方括号 [ ] 表示。

[Part edit]

窗口

显示在标题栏上的窗口名和对话框名使用方括号 [ ] 表示。

[Enter] 键键名使用方括号 [ ] 表示。

前言 INS-MULTICHK-2.0S

iv NXT/AIM 通用机械夹头使用说明书

鼠标关联的标记

标记例说明

单击表示按下鼠标左侧按键后迅速放开的动作。

双击表示连续按下鼠标左侧按键两下后迅速放开的动作。

右击表示按下鼠标右侧按键后迅速放开的动作。

拖表示按下鼠标左侧按键后，以按下的状态移动鼠标的动作。使用在

移动图标、对话框、窗口，以及调整窗口大小的场合。

放表示在将物体拖到目标位置后，松开按键的动作。

INS-MULTICHK-2.0S 1. 概要

NXT/AIM 通用机械夹头使用说明书 1

1. 概要

1.1 概述

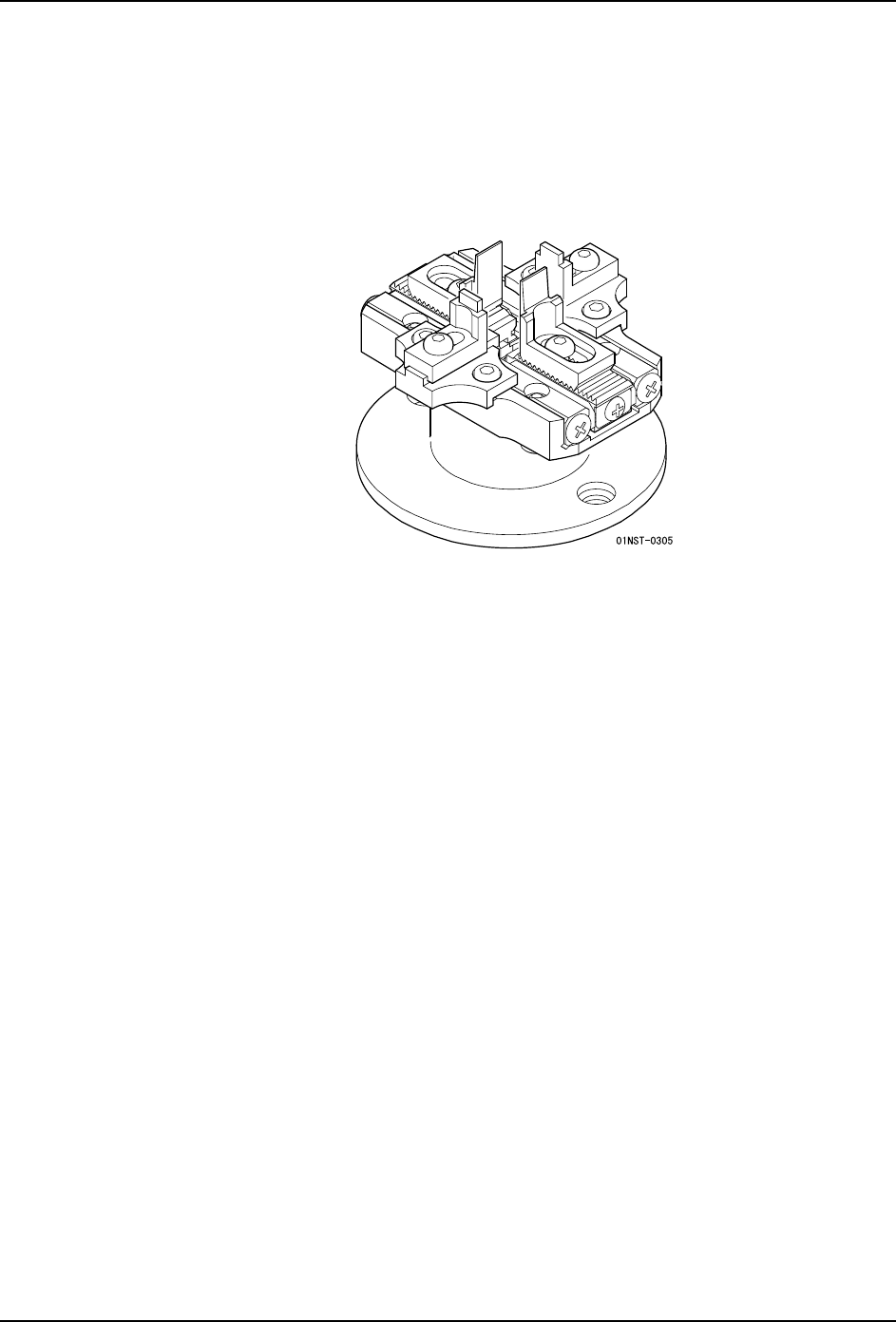

通用机械夹头（以下简称机械夹头）能够搭载在 NXT/AIM 的 H01 工作头上，能够处理标准

吸嘴无法吸取的元件以及形状比较独特的元件。

通过更换爪部件和爪块部件，能够容易地应对各种各样形状的元件。

·准备了用于夹住元件的 8 种爪部件和 8 种爪块部件。

·夹住元件时的爪部件的开闭动作按照 4 mm 行程平行移动。

·爪部件通过细齿构造被安装在台座上，能够按照单侧 0.75 mm （双侧 1.5 mm）进

行变更。

·爪部件的夹住深度能够从1.5、2.5、3.5 mm的3个规格中进行选择。
