5. 通用机械夹头的运用 INS-MULTICHK-2.0S

30 NXT/AIM 通用机械夹头使用说明书

7. 请选择 [ 工具 ] 菜单的 [ 吸取测试 ]。进行吸取测试的模组的操作面板的背景变成紫色，

表示该模组处于测试模式。

备注 )进行吸取位置测试的供料器不会自动地送料。因此，请通过手动操作将元件送到吸取

位置上。

8. 请使供料器比显示的次数多送料 1 次。没有显示时请送料 1 次。

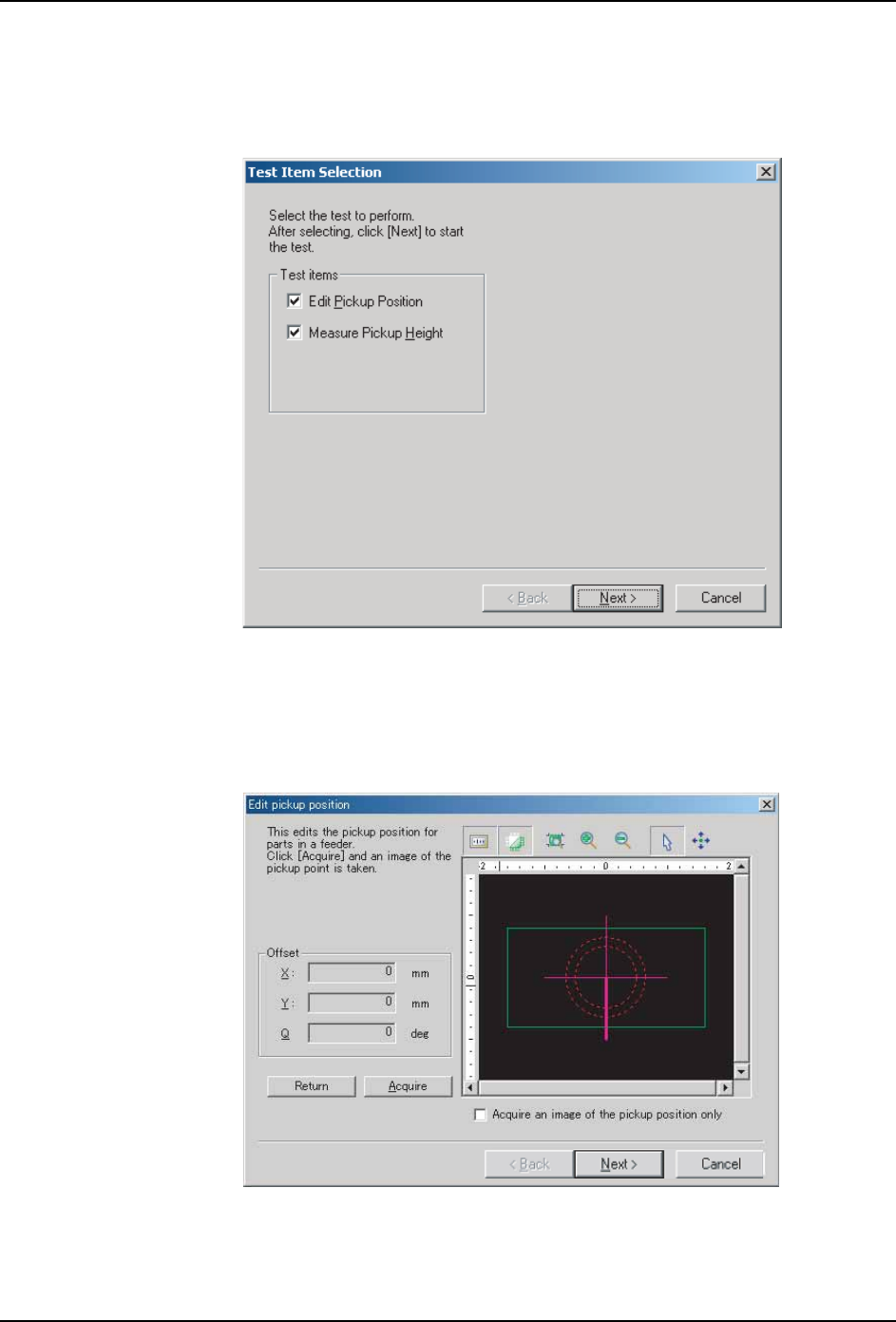

9. 从对话框内所显示的测试项目中选择 [吸取位置的编辑]和[吸取位置高度测定]。

备注 )吸取高度测定是使用加压控制来进行。因此，如果使用没有加压确认传感器的工作头

时，不能进行吸取高度测定。因此不能选择 [ 吸取高度测定 ]。

NXTEJM013E

NXTEJM014Ea

INS-MULTICHK-2.0S 5. 通用机械夹头的运用

NXT/AIM 通用机械夹头使用说明书 31

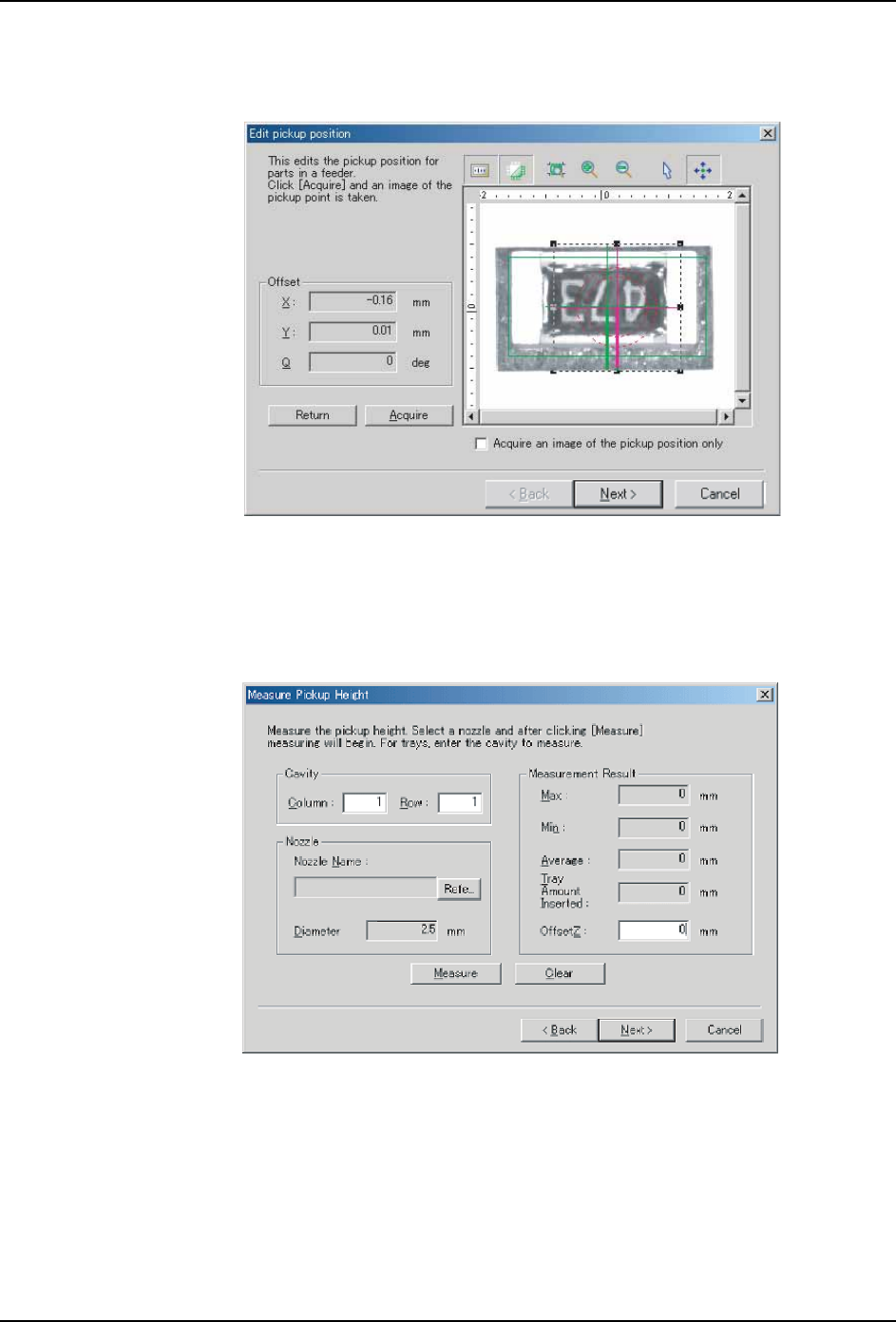

10.显示 [ 吸取位置的编辑 ] 画面。这时，请确认元件是否被送到了正确的位置上。请单击

[ 摄像 ]，获取供料器内的元件的影像，显示获取的元件的影像。

11.请使用所显示的影像，检查吸取位置（X和Y方向）。当单击移动按钮（4个方向上有

箭头的按钮）就能够使吸取位置移动。如果吸取位置不正确，请单击影像上的正确的吸

取位置。

12.如果元件的吸取位置正确，请单击 [ 下一步 ]。

NXTEJM015Ea

NXTEJM016E

5. 通用机械夹头的运用 INS-MULTICHK-2.0S

32 NXT/AIM 通用机械夹头使用说明书

13.显示 [ 吸取高度测定 ] 画面。此时，请确认元件是否被送到正确的位置上。单击 [ 参照 ]。

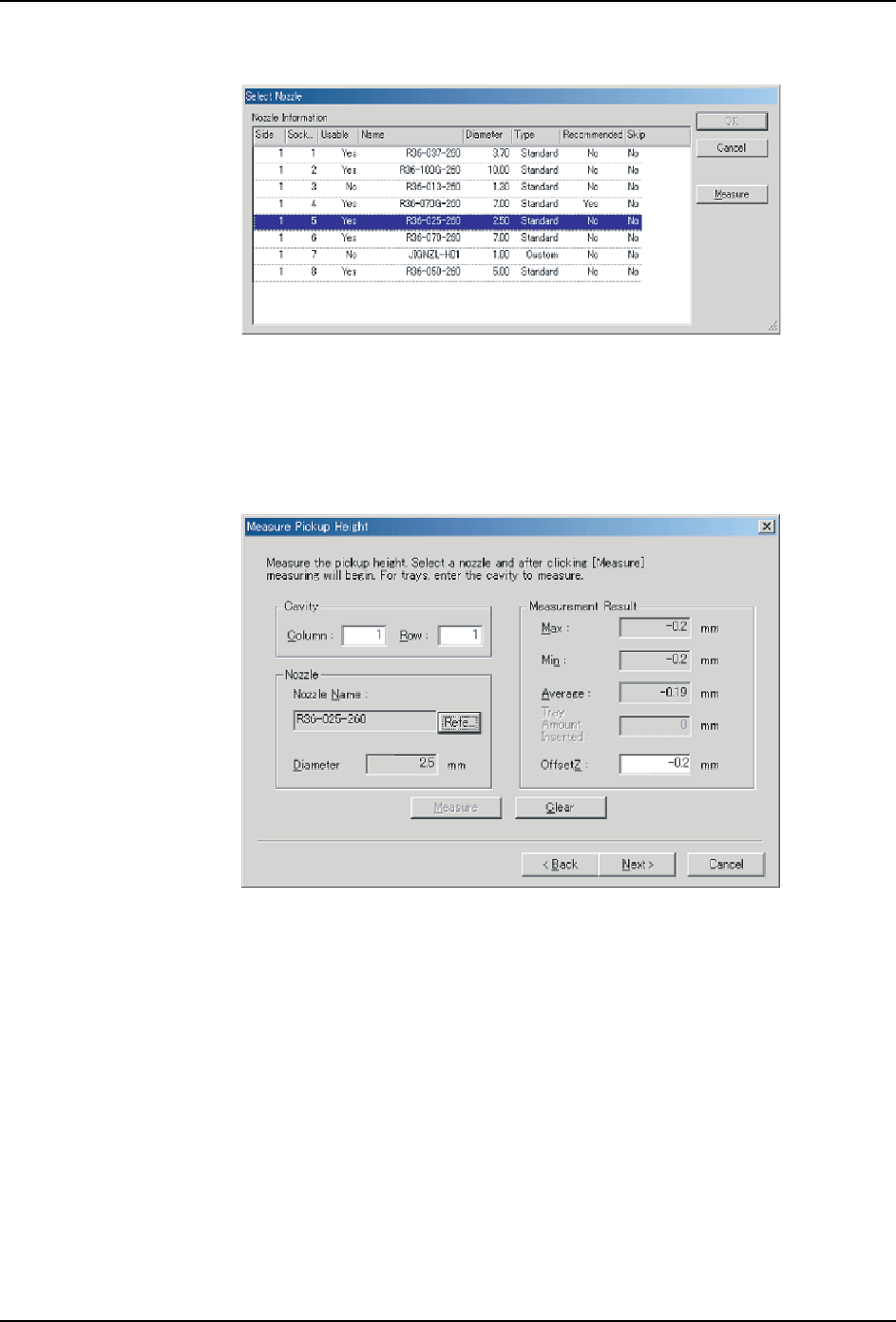

14.从对话框内所显示的吸嘴或机械夹头中，请选择测定所使用的吸嘴或机械夹头，单击

[OK]。

备注 )如果是没有校正的模组，请单击 [Measure]。

15.当单击 [ 测定 ] 后，就会开始吸取高度测定。

16.显示测试结果，Z 轴的修正量被自动决定。通过手工输入能够变更此处所指定的 Z 修正

量。

备注 )如果发生行程错误就会显示对话框。单击 [Yes]，使工作头下降进行重新测定。如果没

有元件也会显示同样错误，请确认元件的有无。

NXTEJM017E

NXTEJM018E
