INS-MULTICHK-2.0S 5. 通用机械夹头的运用
NXT/AIM 通用机械夹头使用说明书 35

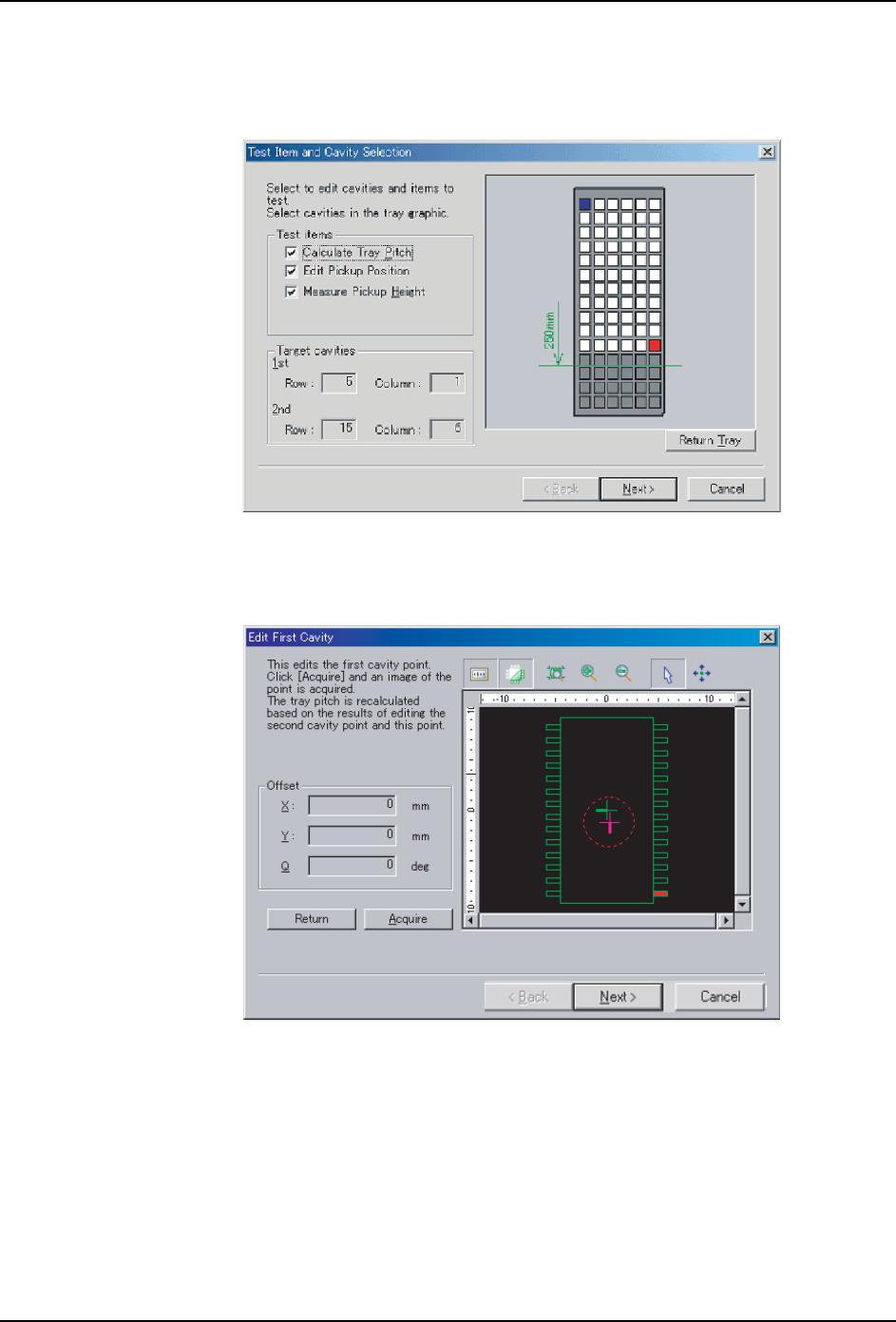

9. 请选择 2 个位置的凹槽，并选择 [Next]。
备注 )虽然可以选择 2 个任意位置的凹槽，但是为了得到良好的结果，建议尽量选择 2 个分
开的凹槽。但是，只能选择从料盘上部开始的 250 mm 以内的凹槽。
10.选择 [ 下一步 ]，显示 [ 第 1 个凹槽的编辑 ]。
11.单击 [ 摄像 ]，拍摄最初的凹槽的元件。显示获取的影像。
12.通过显示的影像检查吸取位置 （X 和 Y 方向）是否合格。想要变更吸取位置时，请单击
定位按钮（4 个方向上有箭头的按钮），并在影像上单击正确的吸取位置。修正值被自动
变更。
13.如果位置正确，单击 [ 下一步 ]。
14.显示第 2 个凹槽用的设定画面。单击 [ 摄像 ]，拍摄第 2 个凹槽的元件。显示获取的影像。
15.通过显示的影像检查吸取位置 （X 和 Y 方向）是否合格。想要变更吸取位置时，请单击
定位按钮（4 个方向上有箭头的按钮），并在影像上单击正确的吸取位置。修正值被自动
变更。
NXTEJM021E
NXTEJM022Ea
5. 通用机械夹头的运用 INS-MULTICHK-2.0S
36 NXT/AIM 通用机械夹头使用说明书
16.如果位置正确，单击 [ 下一步 ]。
17.显示 [ 吸取高度测定 ] 对话框。在 [ 对象凹槽 ] 范围内指定要进行吸取测试的凹槽。
备注 )考虑到料盘的弯曲，需要对多个凹槽进行吸取高度的测定，决定合适的吸取高度。本
公司建议测定料盘的中央和 4 个角上的凹槽的吸取高度。
18.单击 [ 参照 ]，显示 [ 吸嘴选择 ] 画面。
19.选择测定时使用的通用机械夹头，单击 [OK]。
备注 )如果是没有校正的模组，请单击 [ 测定 ]。
NXTEJM023a
NXTEJM017E
INS-MULTICHK-2.0S 5. 通用机械夹头的运用
NXT/AIM 通用机械夹头使用说明书 37
20.单击 [ 测定 ]，执行吸取测试。
21.显示测试结果，Z 轴的修正量被自动决定。通过手工输入也能够变更该值。
备注 )如果发生行程错误就会显示对话框。单击 [Yes]，使工作头下降进行重新测定。如果没
有元件也会显示同样错误，请确认元件的有无。
22.如果所得到的 Z 轴修正值为合格，单击 [Next]。
NXTEJM024E
NXTEJM025E
