5. 通用机械夹头的运用 INS-MULTICHK-2.0S
32 NXT/AIM 通用机械夹头使用说明书
13.显示 [ 吸取高度测定 ] 画面。此时，请确认元件是否被送到正确的位置上。单击 [ 参照 ]。
14.从对话框内所显示的吸嘴或机械夹头中，请选择测定所使用的吸嘴或机械夹头，单击
[OK]。
备注 )如果是没有校正的模组，请单击 [Measure]。
15.当单击 [ 测定 ] 后，就会开始吸取高度测定。
16.显示测试结果，Z 轴的修正量被自动决定。通过手工输入能够变更此处所指定的 Z 修正
量。
备注 )如果发生行程错误就会显示对话框。单击 [Yes]，使工作头下降进行重新测定。如果没
有元件也会显示同样错误，请确认元件的有无。
NXTEJM017E
NXTEJM018E
INS-MULTICHK-2.0S 5. 通用机械夹头的运用
NXT/AIM 通用机械夹头使用说明书 33
17.如果 Z 轴修正被决定，并且测定结果合格时，请单击 [ 下一步 ]。
18.显示吸取测试的修正结果。请确认内容，单击[结束]。返回到上一步时，请单击[返回]。
19.显示是否将测定结果传输给机器的确认对话框。单击 [Yes]，进行传输。
20.显示是否进行数据检查的确认对话框。单击 [Yes]，进行数据检查。
21.在下一对话框内选择要传输给的模组，单击 [OK]。如果同一种元件被使用在多台模组上
时，请选择那些模组。
料盘元件的吸取测试
进行料盘元件的间距及 X、Y、Z 轴的吸取位置的测试和编辑。
1. 请启动 MEdit，必要时请进行注册。
2. 请单击 [ 文件 ] 菜单的 [ 打开现在的 Job]。显示 [ 选择要编辑的 Job] 的对话框。
3. 请从画面左侧选择配置了想要进行吸取测试的机器的生产线，另外，请从画面右侧选择
想要进行吸取测试的机器。所选择的 Job 名被自动地显示在 [Job 的信息 ] 对话框内。
4. 请选择想要进行吸取测试的模组。
5. 请选择 [ 供料器安装 ] 标签页。
NXTEJM019E
NXTEJM020E
5. 通用机械夹头的运用 INS-MULTICHK-2.0S
34 NXT/AIM 通用机械夹头使用说明书

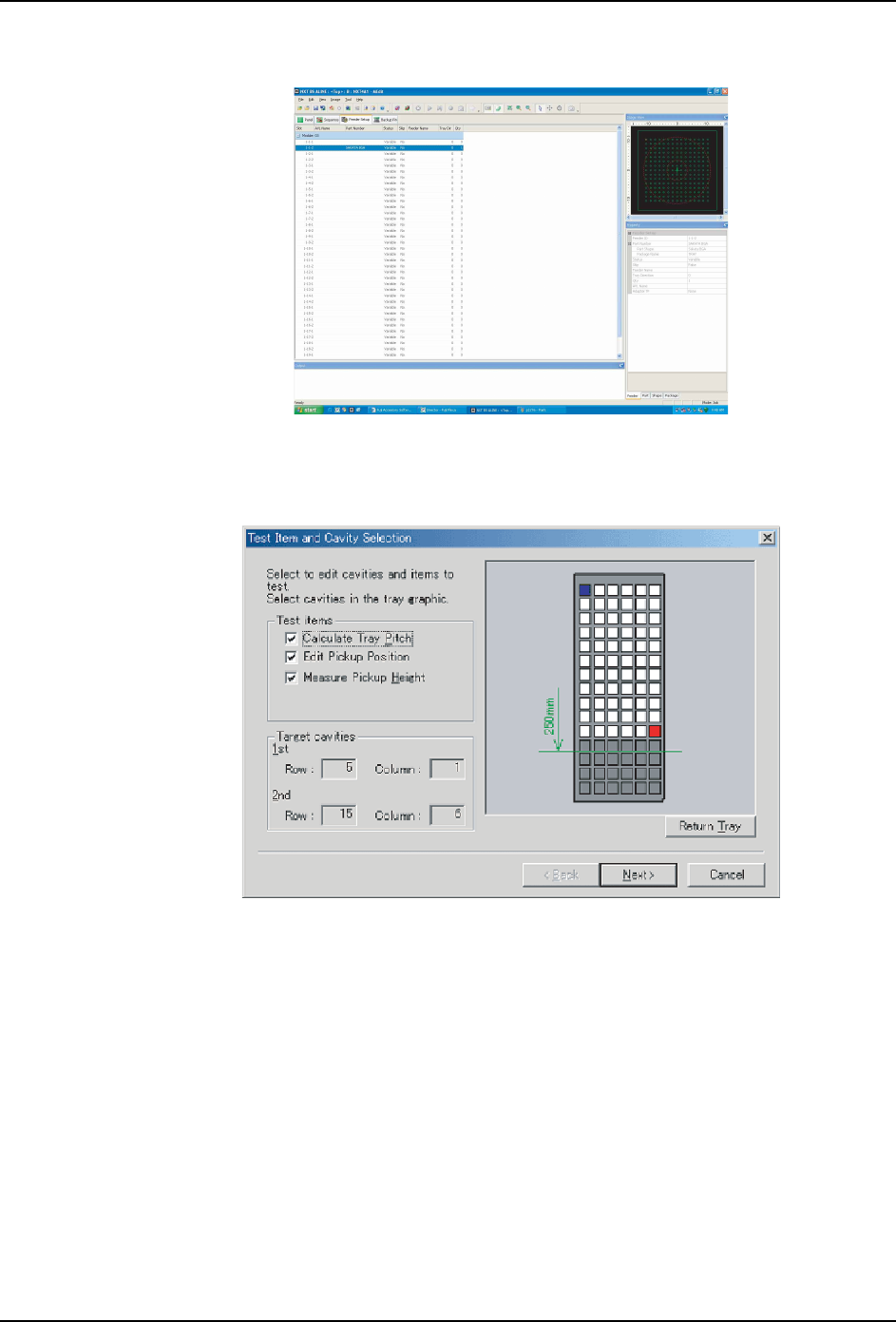

6. 请选择想要进行吸取测试的料槽。
7. 请选择 [ 工具 ] 菜单的 [ 吸取测试 ]。进行吸取测试的模组的操作面板的背景变成紫色，
表示该模组处于测试模式。
8. 在显示的画面上选择[料盘间距的算出]、[吸取位置的编辑]和[吸取高度的测定]。
备注 )吸取高度测定是使用加压控制来进行。因此，如果使用没有加压确认传感器的工作头
时，不能进行吸取高度测定。因此不能选择 [ 吸取高度测定 ]。
01PRG-0031E
NXTEJM021E
