1. 概要 INS-MULTICHK-2.0S
4 NXT/AIM 通用机械夹头使用说明书
1.3 通用机械夹头套件
通用机械夹头套件有基本配置和完整配置 2 种。
1.3.1 基本配置的内容
基本配置中包含 1 个夹头台座、3 种爪部件和 3 种爪块部件。
品名 型号、规格 个数 图号
机械夹头台座 - 1 AA61F**
爪块部件 A-2.5 2 PM05DW*
爪块部件 B-2.5 2 PM05DZ*
爪块部件 C-2.5 2 PM05EC*
爪部件 W016-S 2 PM05EH*
爪部件 W040-S 2 PM05EK*
爪部件 W160-S 2 PM05EM*
专用盒 - 1 AA71W**
黑色圆头小螺钉 M2 x 4 20 K52544
2D 代码标签 通用机械夹头用 2D 代码 2 PX0862*
转矩螺丝刀 RNTD30CN x 23cNm 1 T50610
转矩螺丝刀用转头 六角转头 B-W1.27 1 H2210A
修正笔 MH6707 黑色无光泽 13 ml 1 M1046W
INS-MULTICHK-2.0S 1. 概要
NXT/AIM 通用机械夹头使用说明书 5
1.3.2 完整配置的内容
完整配置中包含 1 个夹头台座、8 种爪部件和 8 种爪块部件。
品名 型号、规格 个数 图号
机械夹头台座 - 1 AA61F**
爪块部件 A-1.5 2 PM05DT*
爪块部件 A-2.5 2 PM05DW*
爪块部件 B-1.5 2 PM05DY*
爪块部件 B-2.5 2 PM05DZ*
爪块部件 B-3.5 2 PM05EA*
爪块部件 C-2.5 2 PM05EC*
爪块部件 C-3.5 2 PM05ED*
爪块部件 D-3.5 2 PM05EG*
爪部件 W016-S 2 PM05EH*
爪部件 W040-S 2 PM05EK*
爪部件 W080-S 2 PM05EL*
爪部件 W160-S 2 PM05EM*
爪部件 W240-S 2 PM05EN*
爪部件 W040-M 2 PM05ER*
爪部件 W080-M 2 PM05ES*
爪部件 W160-M 2 PM05ET*
专用盒 - 1 AA71W**
黑色圆头小螺钉 M2 x 4 20 K52544
2D 代码标签 通用机械夹头用 2D 代码 2 PX0862*
转矩螺丝刀 RNTD30CN x 23cNm 1 T50610
转矩螺丝刀用转头 六角转头 B-W1.27 1 H2210A
修正笔 MH6707 黑色无光泽 13 ml 1 M1046W
1. 概要 INS-MULTICHK-2.0S
6 NXT/AIM 通用机械夹头使用说明书
1.4 2D 代码标签
通用机械夹头通过变更爪部件与爪块部件的组合及安装位置来变更机械夹头的规格。因此，
如果变更了机械夹头的规格后，需要变更机械夹头的类型 （2D 代码标签）或规格数据 （在
Fuji Flexa 中进行设定）。

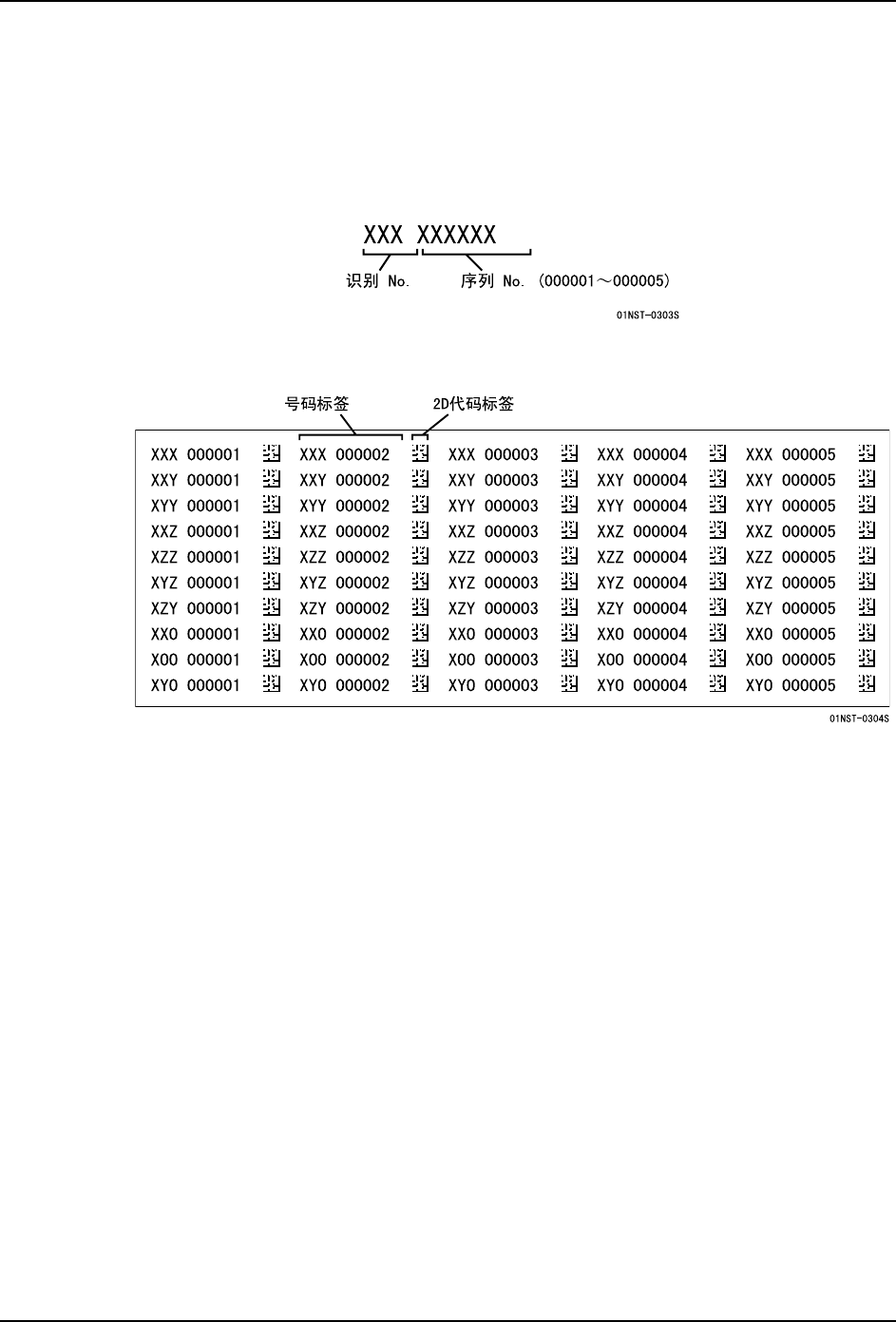

如下图所示，2D代码是由3位的识别No.和6位的序列No.组成。
3 位的识别 No. 是用于识别机械夹头规格的识别 No.。需要将该识别 No. 登录到规格数据中。
6 位的序列 No. 是在同一规格的机械夹头中专门用于识别个体的序列 No.。
套件中备有 2 张相同的标签，每张标签纸上印刷了由 10 个不同识别 No. 与序列 No.（000001
～ 000005）相组合的各个标签。
