INS-MULTICHK-2.0S 5. 通用机械夹头的运用

NXT/AIM 通用机械夹头使用说明书 31

10.显示 [ 吸取位置的编辑 ] 画面。这时，请确认元件是否被送到了正确的位置上。请单击

[ 摄像 ]，获取供料器内的元件的影像，显示获取的元件的影像。

11.请使用所显示的影像，检查吸取位置（X和Y方向）。当单击移动按钮（4个方向上有

箭头的按钮）就能够使吸取位置移动。如果吸取位置不正确，请单击影像上的正确的吸

取位置。

12.如果元件的吸取位置正确，请单击 [ 下一步 ]。

NXTEJM015Ea

NXTEJM016E

5. 通用机械夹头的运用 INS-MULTICHK-2.0S

32 NXT/AIM 通用机械夹头使用说明书

13.显示 [ 吸取高度测定 ] 画面。此时，请确认元件是否被送到正确的位置上。单击 [ 参照 ]。

14.从对话框内所显示的吸嘴或机械夹头中，请选择测定所使用的吸嘴或机械夹头，单击

[OK]。

备注 )如果是没有校正的模组，请单击 [Measure]。

15.当单击 [ 测定 ] 后，就会开始吸取高度测定。

16.显示测试结果，Z 轴的修正量被自动决定。通过手工输入能够变更此处所指定的 Z 修正

量。

备注 )如果发生行程错误就会显示对话框。单击 [Yes]，使工作头下降进行重新测定。如果没

有元件也会显示同样错误，请确认元件的有无。

NXTEJM017E

NXTEJM018E

INS-MULTICHK-2.0S 5. 通用机械夹头的运用

NXT/AIM 通用机械夹头使用说明书 33

17.如果 Z 轴修正被决定，并且测定结果合格时，请单击 [ 下一步 ]。

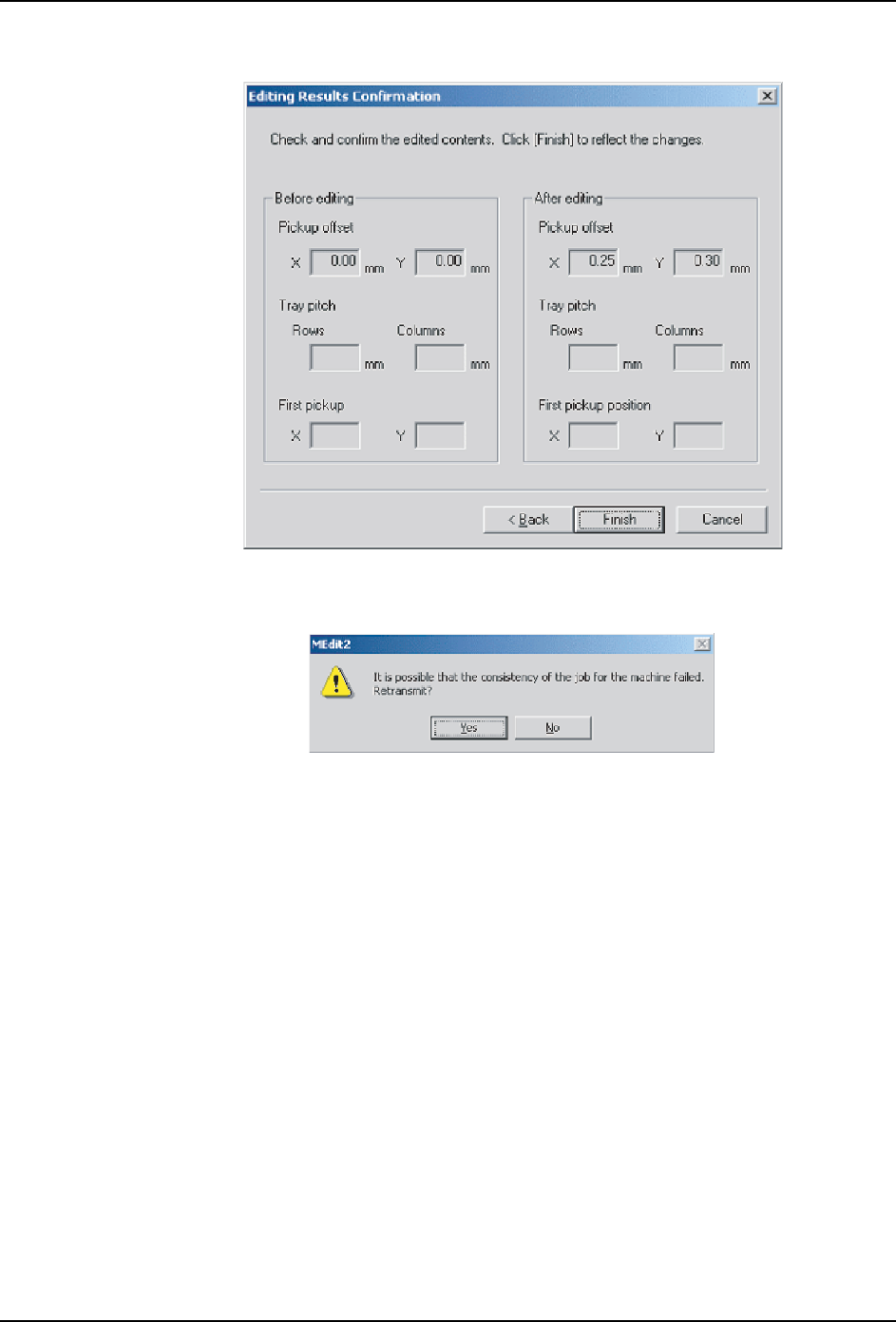

18.显示吸取测试的修正结果。请确认内容，单击[结束]。返回到上一步时，请单击[返回]。

19.显示是否将测定结果传输给机器的确认对话框。单击 [Yes]，进行传输。

20.显示是否进行数据检查的确认对话框。单击 [Yes]，进行数据检查。

21.在下一对话框内选择要传输给的模组，单击 [OK]。如果同一种元件被使用在多台模组上

时，请选择那些模组。

料盘元件的吸取测试

进行料盘元件的间距及 X、Y、Z 轴的吸取位置的测试和编辑。

1. 请启动 MEdit，必要时请进行注册。

2. 请单击 [ 文件 ] 菜单的 [ 打开现在的 Job]。显示 [ 选择要编辑的 Job] 的对话框。

3. 请从画面左侧选择配置了想要进行吸取测试的机器的生产线，另外，请从画面右侧选择

想要进行吸取测试的机器。所选择的 Job 名被自动地显示在 [Job 的信息 ] 对话框内。

4. 请选择想要进行吸取测试的模组。

5. 请选择 [ 供料器安装 ] 标签页。

NXTEJM019E

NXTEJM020E
