5. 通用机械夹头的运用 INS-MULTICHK-2.0S
38 NXT/AIM 通用机械夹头使用说明书
23.显示吸取测试的修正结果。请确认内容，单击 [ 结束 ]。返回到上一步时，请单击 [ 返回 ]

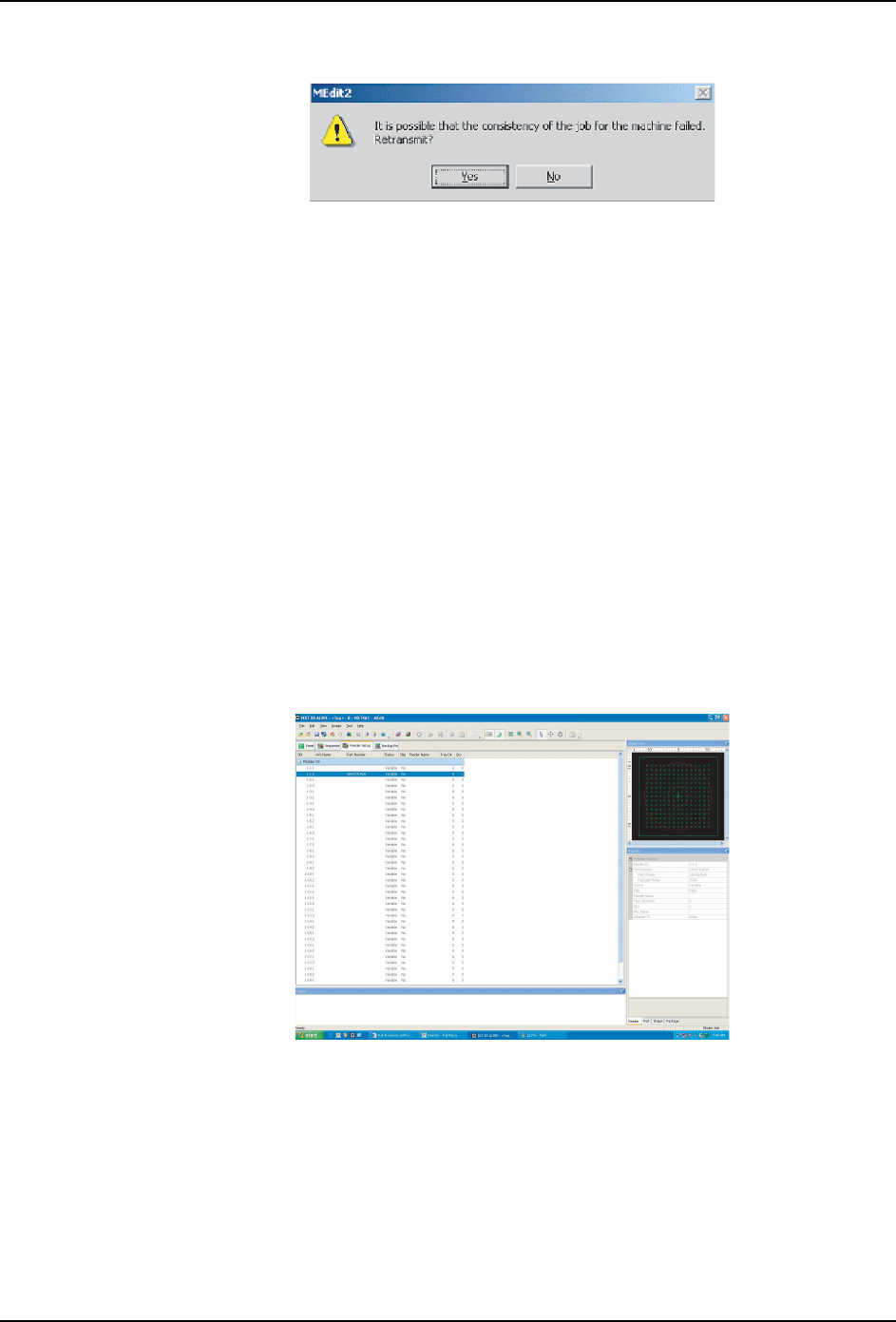

24.显示是否将测定结果传输给机器的确认对话框。单击 [Yes]，进行传输。
25.显示是否进行数据检查的确认对话框。单击 [Yes]，进行数据检查。
26.在下一对话框内选择要传输给的模组，单击 [OK]。如果同一种元件被使用在多台模组上
时，请选择那些模组。
5.4.2 影像处理测试
进行机器上的影像处理结果的确认及 Job 的确认和编辑。
1. 请启动 MEdit，必要时请进行注册。
2. 请单击 [ 文件 ] 菜单的 [ 打开现在的 Job]。显示 [ 选择要编辑的 Job] 的对话框。
3. 请从画面左侧选择配置了想要进行吸取测试的机器的生产线，另外，请从画面右侧选择
想要进行吸取测试的机器。所选择的 Job 名被自动地显示在 [Job 的信息 ] 对话框内。
4. 请选择想要进行吸取测试的模组。
5. 请选择 [ 供料器安装 ] 标签页。
6. 请选择想要进行吸取测试的料槽。
NXTEJM020E
01PRG-0031E
INS-MULTICHK-2.0S 5. 通用机械夹头的运用
NXT/AIM 通用机械夹头使用说明书 39
7. 请选择 [ 工具 ] 菜单的 [ 影像处理测试 ]。进行影像处理测试的模组的操作面板的背景变
成紫色，表示该模组处于测试模式。
8. 选择[从料槽上吸取]，
9. 在料盘元件中如果要指定特定的凹槽时，请在 [ 选择凹槽 ] 中放入选择标记，指定 Column
和 Row。
备注 )
如果在 [ 选择凹槽 ] 中没有选择标记，第 1 个凹槽就会被自动地使用。
10.当单击 [ 开始 ] 后，通用机械夹头就会吸取元件，并进行影像处理。
11.请确认通用机械夹头已吸取了元件。
12.请单击对话框的 [ 取得影像信息 ]。以最新信息开头显示信息列表。
13.选择开头的信息，单击 [ 保存 ]。
备注 )如果通过 MEdit 进行 Job 反映时，无法取得反映以前的影像。
14.通过 Windows 的浏览器查找影像文件，按照 Image Viewer 方式打开文件。
01PRG-0032
NXTEJM032E
NXTEJM033E
5. 通用机械夹头的运用 INS-MULTICHK-2.0S
40 NXT/AIM 通用机械夹头使用说明书
15.元件被吸取，确认影像处理的结果。元件在吸取状态的影像处理中发生停止时，排出元
件，从模组上拆下机械夹头进行检查。请重新进行吸取。还是没有正常地动作时，请重
新选择爪部件和爪块部件。
16.如果是影像数据引起的错误，需要编辑外形数据。
17.如果吸取测试和影像处理测试都成功，请单击 [ 结束 ]。元件被自动排出到 Job 中指定
的位置。
备注 )如果将元件废弃位置设定成了吸取料盘，元件将返回到料盘上。如果不想返回到料盘，
请用手除去。
18.显示是否将测定结果传输给机器的确认对话框。单击 [Yes]，进行传输。
19.显示是否进行数据检查的确认对话框。单击 [Yes]，进行数据检查。
20.在下一对话框内选择要传输给的模组，单击 [OK]。如果同一种元件被使用在多台模组上
时，请选择那些模组。
NXTEJM038E
NXTEJM039E
