3. 吸嘴更换器 INS-MULTICHK-2.0S 14 NXT/AIM 通用机械夹头使用说明书注意点：特别是 NC8LB 类型，由于收存格的 Y 方向尺寸比其他类型小，有可能与档块部件发生干涉。请使档块部件的组装尺寸（ Nozzle size Y）小于 36mm。

INS-MULTICHK-2.0S 3. 吸嘴更换器

NXT/AIM 通用机械夹头使用说明书 13

3. 吸嘴更换器

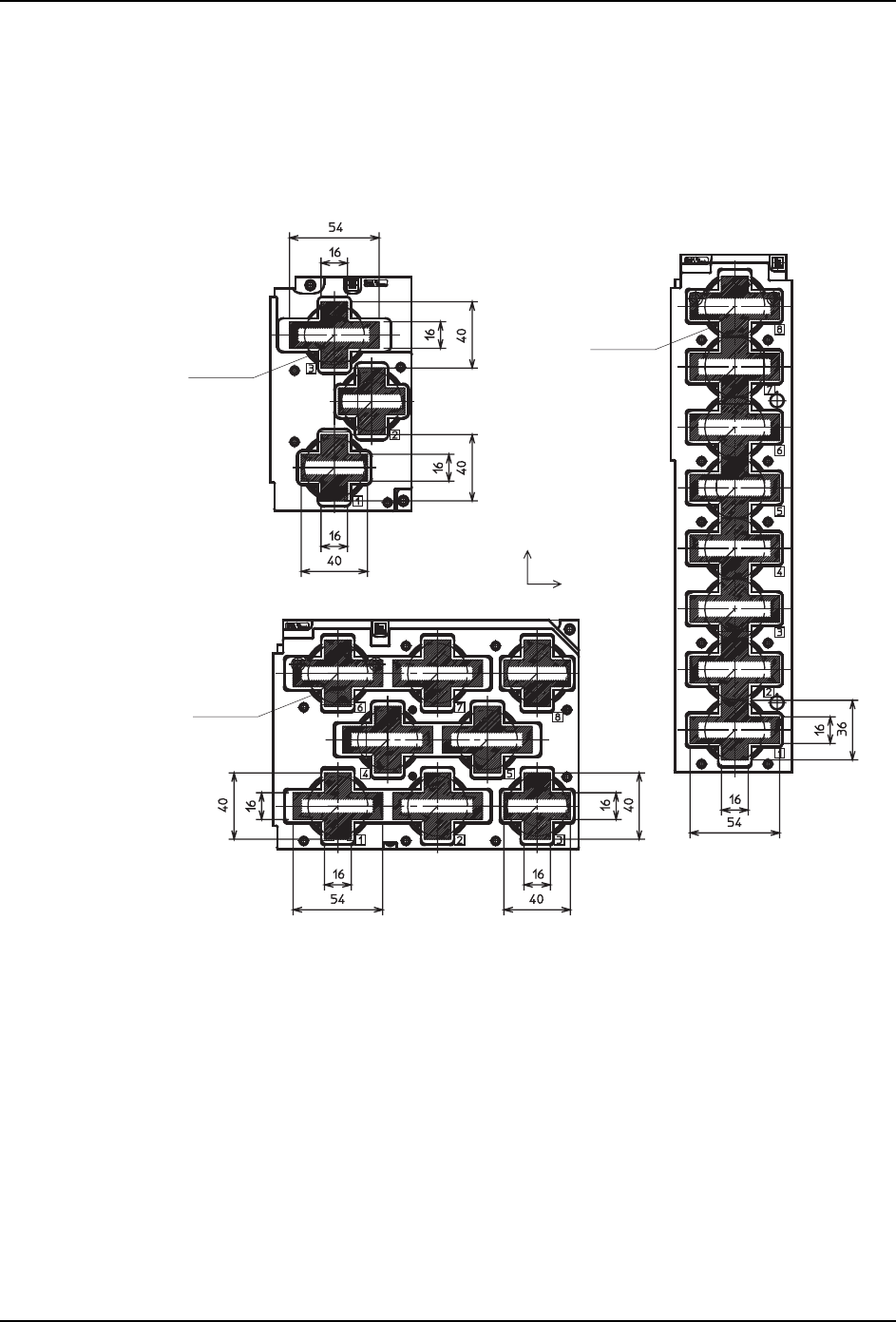

3.1 吸嘴更换器的选择

通用机械夹头可以使用以下 3 种吸嘴置放台。请根据搭载的模组、料盘单元进行选择。

01NST-0471S

䫔ԡ㕂

(NC03B)

(NC08B)

M3㋏߫῵㒘⫼

(NC8LB)

㧔Փ⫼᭭Ⲭऩܗ-Lᯊ㧕

M6㋏߫῵㒘⫼

Y䕈ᮍ৥

X䕈ᮍ৥

(mm)

3. 吸嘴更换器 INS-MULTICHK-2.0S

14 NXT/AIM 通用机械夹头使用说明书

注意点：

特别是 NC8LB 类型，由于收存格的 Y 方向尺寸比其他类型小，有可能与档块部件发生干涉。

请使档块部件的组装尺寸（Nozzle size Y）小于 36mm。

INS-MULTICHK-2.0S 4. 规格数据的登录

NXT/AIM 通用机械夹头使用说明书 15

4. 规格数据的登录

4.1 附加规格数据的使用

这里说明如何使用附属软盘中所提供的规格数据登录通用机械夹头的方法。规格数据通过

Fuji Flexa 被读入到 Job 后使用。

4.1.1 方法

使用 Fuji Flexa 的规格保持器，将通用机械夹头登录到规格数据中。

备注 )关于 Fuji Flexa、规格保持器的操作方法，请参照 [Fuji Flexa 用户手册 ]。

1. 通过 Fuji Flexa 的菜单启动规格保持器。

[ 工具 ] - [ 规格保持器 ]

2. 在规格保持器的初始画面上，选择编辑模式 [ 导入 Specification Data]，单击 [Next]。

3. 在 [ 打开文件 ] 对话框内，指定软盘中所提供的规格数据并单击 [ 打开 ]。开始导入规格

数据。

备注 )如果所提供的规格数据的项目与现有数据一致时，显示 [ 是否替换 ] 的信息框。请酌

情选择。

4. 导入结束后显示 [Complete] 信息。按下 [OK]，返回到规格保持器的初始画面。

5. 接着，对照新组装的机械夹头，编辑规格数据。

选择编辑模式 [ 编辑 Specification Data]，单击 [Next]。

6. 选择数据种类 [ 吸嘴规格数据 ]，单击 [Next]。

7. 从列表中选择机器类型 [NXT]，单击 [Next]。

8. 如果要另命名所导入的规格数据时，请在这里更新规格数据。
