INS-MULTICHK-2.0S 5. 通用机械夹头的运用
NXT/AIM 通用机械夹头使用说明书 39

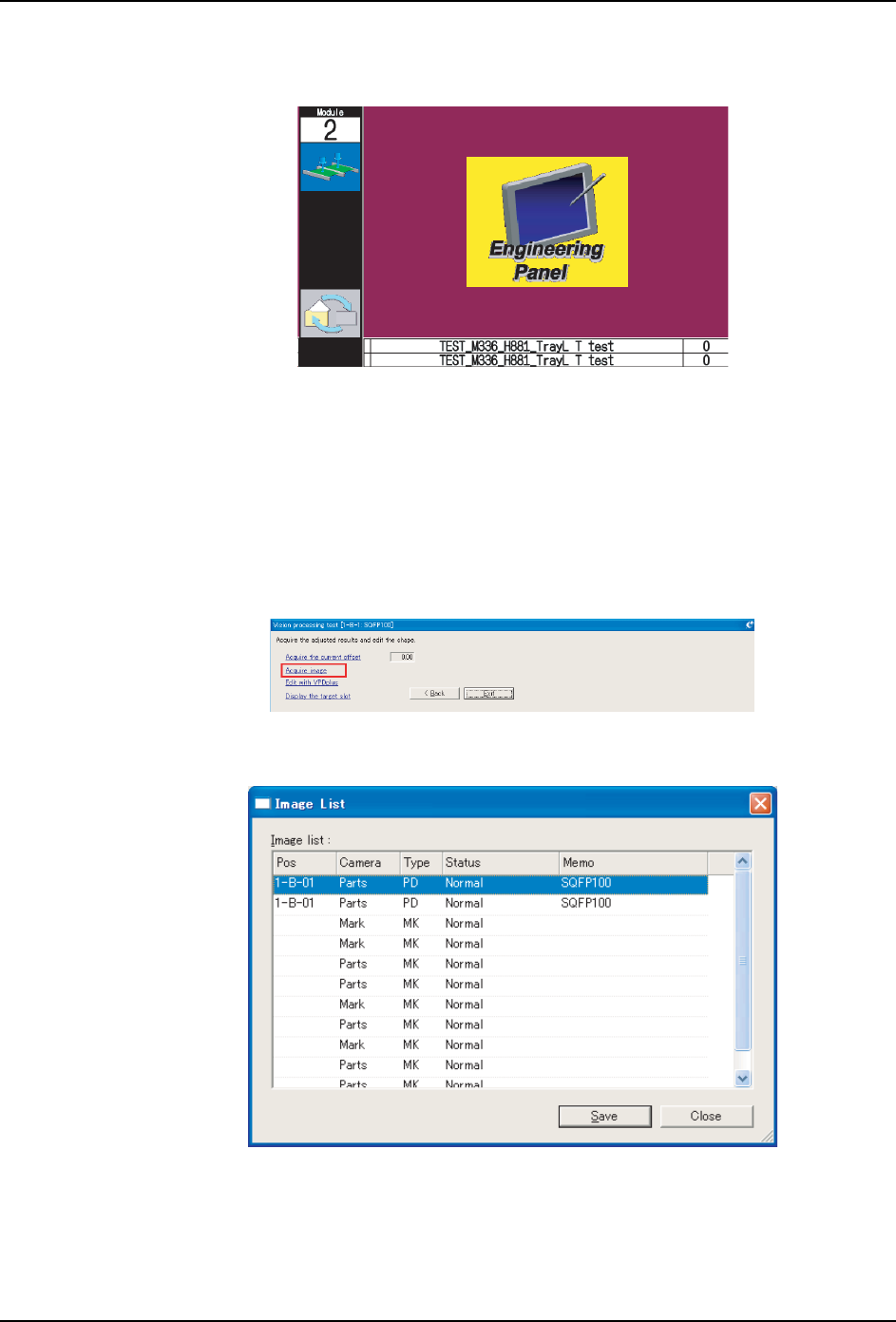

7. 请选择 [ 工具 ] 菜单的 [ 影像处理测试 ]。进行影像处理测试的模组的操作面板的背景变
成紫色，表示该模组处于测试模式。
8. 选择[从料槽上吸取]，
9. 在料盘元件中如果要指定特定的凹槽时，请在 [ 选择凹槽 ] 中放入选择标记，指定 Column
和 Row。
备注 )
如果在 [ 选择凹槽 ] 中没有选择标记，第 1 个凹槽就会被自动地使用。
10.当单击 [ 开始 ] 后，通用机械夹头就会吸取元件，并进行影像处理。
11.请确认通用机械夹头已吸取了元件。
12.请单击对话框的 [ 取得影像信息 ]。以最新信息开头显示信息列表。
13.选择开头的信息，单击 [ 保存 ]。
备注 )如果通过 MEdit 进行 Job 反映时，无法取得反映以前的影像。
14.通过 Windows 的浏览器查找影像文件，按照 Image Viewer 方式打开文件。
01PRG-0032
NXTEJM032E
NXTEJM033E
5. 通用机械夹头的运用 INS-MULTICHK-2.0S
40 NXT/AIM 通用机械夹头使用说明书
15.元件被吸取，确认影像处理的结果。元件在吸取状态的影像处理中发生停止时，排出元
件，从模组上拆下机械夹头进行检查。请重新进行吸取。还是没有正常地动作时，请重
新选择爪部件和爪块部件。
16.如果是影像数据引起的错误，需要编辑外形数据。
17.如果吸取测试和影像处理测试都成功，请单击 [ 结束 ]。元件被自动排出到 Job 中指定
的位置。
备注 )如果将元件废弃位置设定成了吸取料盘，元件将返回到料盘上。如果不想返回到料盘，
请用手除去。
18.显示是否将测定结果传输给机器的确认对话框。单击 [Yes]，进行传输。
19.显示是否进行数据检查的确认对话框。单击 [Yes]，进行数据检查。
20.在下一对话框内选择要传输给的模组，单击 [OK]。如果同一种元件被使用在多台模组上
时，请选择那些模组。
NXTEJM038E
NXTEJM039E
INS-MULTICHK-2.0S 6. 预防保养
NXT/AIM 通用机械夹头使用说明书 41
6. 预防保养
6.1 给爪部件的滑块加油
6.1.1 加油方法
1. 从贴装工作头上拆下机械夹头，使爪部件朝上放置在作业台上。
2. 一边用手指使爪部件的滑块作往复运动，一边用棉棒等将 BIRAL T&D 薄薄地涂敷到导轨
上。
3. 请用布擦去附着在滑块和导轨以外部位的 BIRAL T&D。
润滑油 加油处
BIRAL T&D 主部件的滑块导轨部
