7. 附录

7.1 各个对象元件的爪部件和爪块部件列表

将适合各种元件的爪部件和爪块部件汇总成一个表格。但是，这毕竟只是标准元件的选择例

子。实际使用时，用户应根据元件的吸取测试进行决定。

标注 * 的爪块部件和爪部件包含在基本套件内。

元件名称 1394-Con PS/2 Con PS/2 Con USB LAN Con

元件形状

长度 (mm) 9.5 14.1 12.0 13.0 27.5

宽度 (mm) 8.3 8.1 13.0 11.7 15.6

高度 (mm) 11.7 15.7 8.8 7.0 5.8

重量 (g) 2.7 4.4 3.4 2.6 5.3

爪块部件 A-2.5* A-2.5* A-2.5* A-1.5 A-2.5*

爪部件 W040-S* W040-S* W040-S* W040-S* W040-S*

爪部件 (

代替 ) - - - - W160-S*

元件名称 Pin

Jack(SMK)

AMP Con JST BM02B-

SRSS

JST BM05B-

SRSS

JST BM14B-

SRSS

元件形状

长度 (mm) 14.1 39.6 4.0 7.0 16.0

宽度 (mm) 7.6 23.2 2.9 2.9 2.9

高度 (mm) 6.5 20.5 4.3 4.3 4.3

重量 (g) 0.82 6.2 0.08 0.09 0.2

爪块部件 B-2.5* D-3.5 A-2.5* A-2.5* A-2.5*

爪部件 W040-S* W080-S W016-S* W040-S* W080-S

爪部件 (

代替 )-----

7. 附录 INS-MULTICHK-2.0S

44 NXT/AIM 通用机械夹头使用说明书

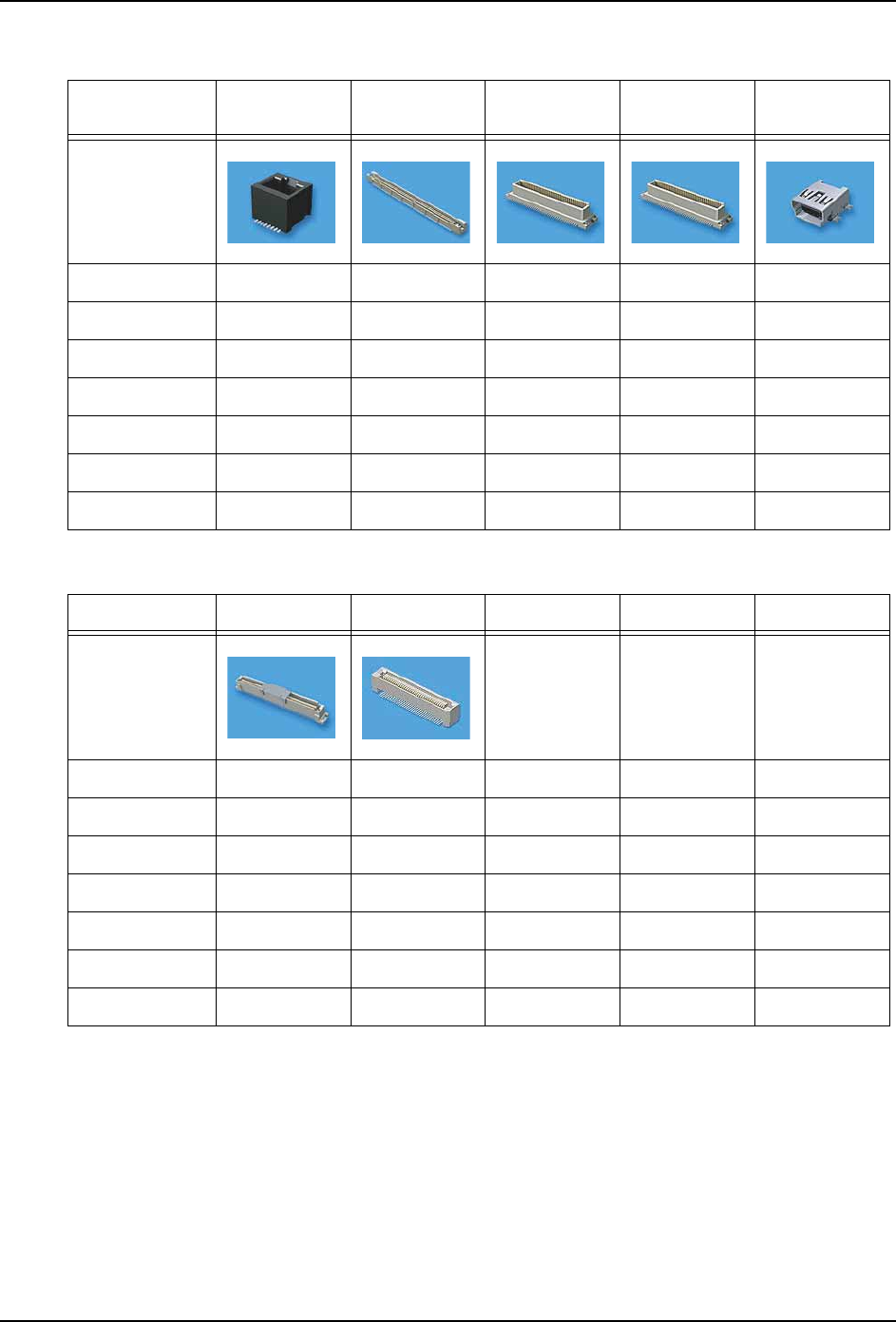

标注 * 的爪块部件和爪部件包含在基本套件内。

元件名称 RJ45 AMP CON HRS DF17

80DP

HRS DF17

120DP

Mini USB

元件形状

长度 (mm) 15.2 101.6 25.0 35.0 9.3

宽度 (mm) 15.0 6.9 5.7 5.7 7.8

高度 (mm) 15.7 6.1 4.3 4.3 4.0

重量 (g) - 4.1 0.98 0.98 0.63

爪块部件 D-3.5 C-2.5* B-1.5 B-1.5 A-1.5

爪部件 W040-S* W040-S* W040-S* W040-S* W040-S*

爪部件 (

代替 ) - W240-S W160-S* W240-S -

元件名称 AMP Con HRS FX8C - - -

元件形状 - - -

长度 (mm) 35.9 30.6 - - -

宽度 (mm) 6.1 5.6 - - -

高度 (mm) 8.2 9.0 - - -

重量 (g) 1.36 - - - -

爪块部件 C-3.5 B-2.5* - - -

爪部件 W240-S W040-S* - - -

爪部件 (

代替 ) - W240-S - - -
