6. 预防保养 INS-MULTICHK-2.0S 42 NXT/AIM 通用机械夹头使用说明书 6.2 涂层剥落部的修补 机械夹头表面被涂敷了一层无光 泽的黑色涂层。 当该涂层剥落时， 就有可能影响影像 处理并 发生错误。如果有涂层剥落的部 分，请使用修正笔进行修补。 6.2.1 修补方法 1. 检查监视器画面上所显示的影像 ，确定涂层剥落的部分。 2. 从贴装工作头上拆下机械夹头， 使爪部件朝上放置在作业台上。 3. 除去涂层面上的…
INS-MULTICHK-2.0S 6. 预防保养
NXT/AIM 通用机械夹头使用说明书 41
6. 预防保养
6.1 给爪部件的滑块加油

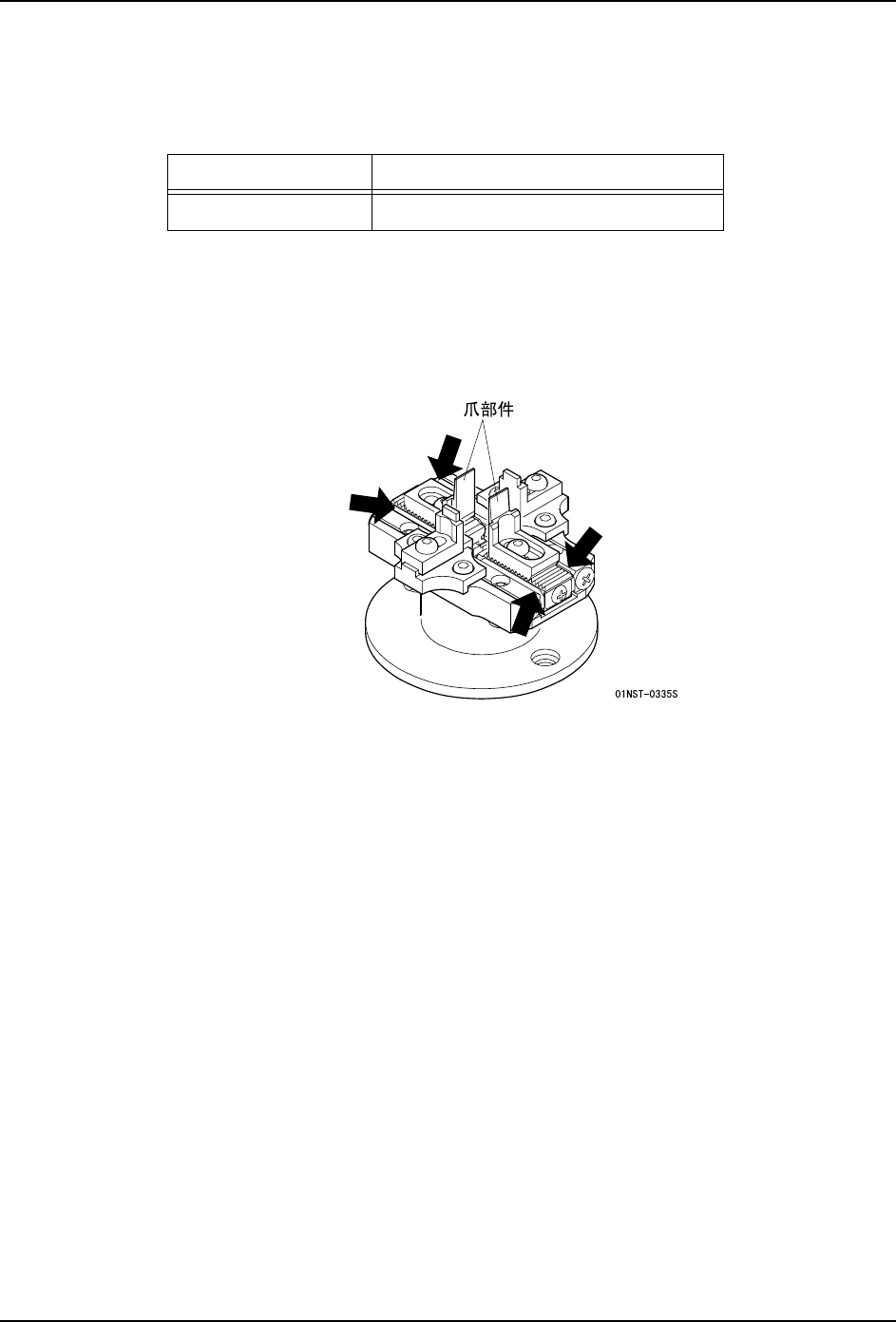

6.1.1 加油方法
1. 从贴装工作头上拆下机械夹头，使爪部件朝上放置在作业台上。
2. 一边用手指使爪部件的滑块作往复运动，一边用棉棒等将 BIRAL T&D 薄薄地涂敷到导轨
上。
3. 请用布擦去附着在滑块和导轨以外部位的 BIRAL T&D。
润滑油 加油处
BIRAL T&D 主部件的滑块导轨部
6. 预防保养 INS-MULTICHK-2.0S
42 NXT/AIM 通用机械夹头使用说明书
6.2 涂层剥落部的修补
机械夹头表面被涂敷了一层无光泽的黑色涂层。当该涂层剥落时，就有可能影响影像处理并
发生错误。如果有涂层剥落的部分，请使用修正笔进行修补。
6.2.1 修补方法
1. 检查监视器画面上所显示的影像，确定涂层剥落的部分。
2. 从贴装工作头上拆下机械夹头，使爪部件朝上放置在作业台上。
3. 除去涂层面上的垃圾、油分、锈迹。
4. 请轻轻地迅捷地修正涂层剥落的部分。因为有可能引起机械夹头的动作不良，请不要过
量涂敷。
备注 )使用前，请充分摇晃修正笔。
5. 重复涂敷时，请等到下面一层充分干燥后进行。
6. 在确认了黑色涂层已经足够后，请将机械夹头安装到机器上。
INS-MULTICHK-2.0S 7. 附录
NXT/AIM 通用机械夹头使用说明书 43
7. 附录

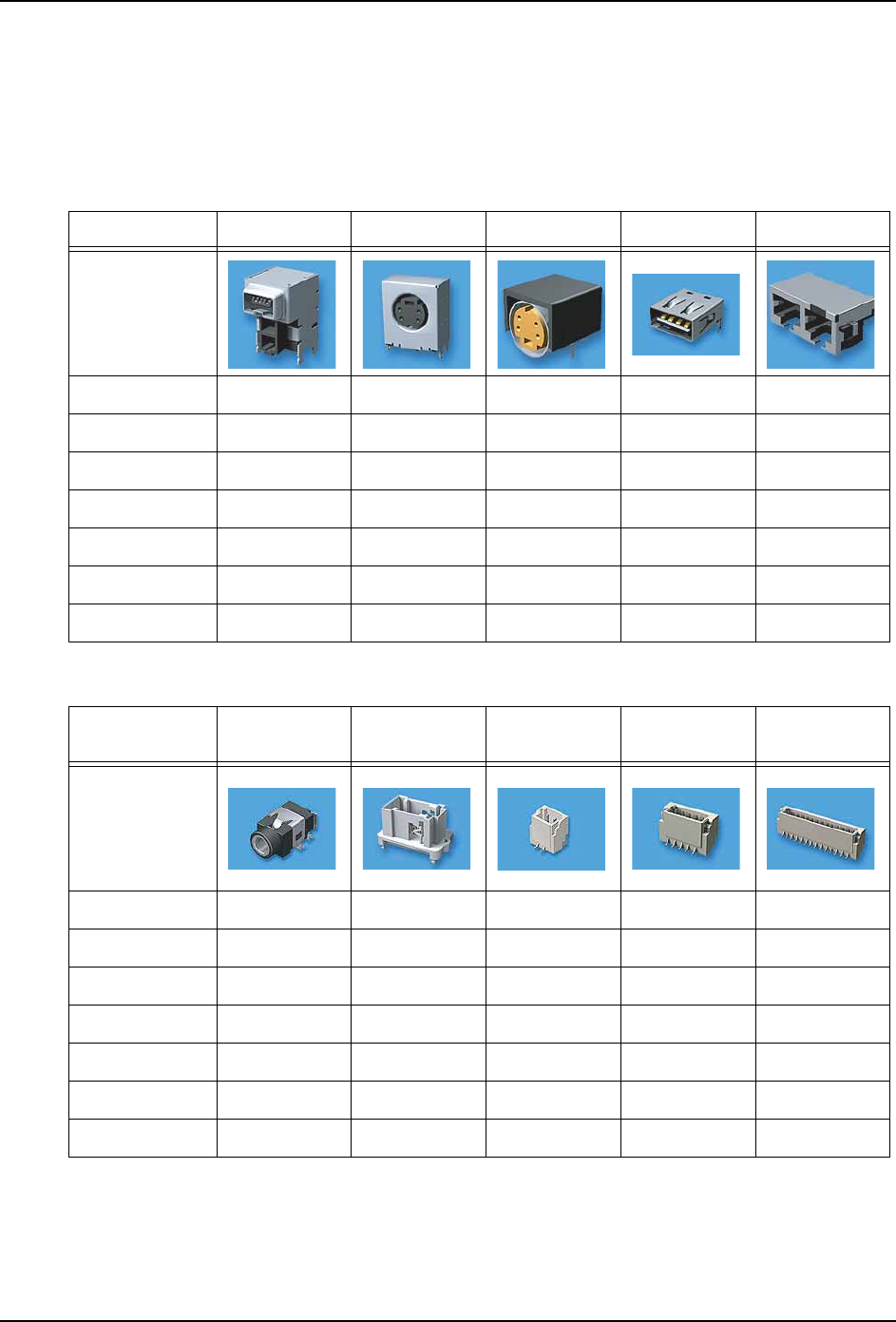

7.1 各个对象元件的爪部件和爪块部件列表
将适合各种元件的爪部件和爪块部件汇总成一个表格。但是，这毕竟只是标准元件的选择例
子。实际使用时，用户应根据元件的吸取测试进行决定。
标注 * 的爪块部件和爪部件包含在基本套件内。
标注 * 的爪块部件和爪部件包含在基本套件内。
元件名称 1394-Con PS/2 Con PS/2 Con USB LAN Con
元件形状
长度 (mm) 9.5 14.1 12.0 13.0 27.5
宽度 (mm) 8.3 8.1 13.0 11.7 15.6
高度 (mm) 11.7 15.7 8.8 7.0 5.8
重量 (g) 2.7 4.4 3.4 2.6 5.3
爪块部件 A-2.5* A-2.5* A-2.5* A-1.5 A-2.5*
爪部件 W040-S* W040-S* W040-S* W040-S* W040-S*
爪部件 (
代替 ) - - - - W160-S*
元件名称 Pin
Jack(SMK)
AMP Con JST BM02B-
SRSS
JST BM05B-
SRSS
JST BM14B-
SRSS
元件形状
长度 (mm) 14.1 39.6 4.0 7.0 16.0
宽度 (mm) 7.6 23.2 2.9 2.9 2.9
高度 (mm) 6.5 20.5 4.3 4.3 4.3
重量 (g) 0.82 6.2 0.08 0.09 0.2
爪块部件 B-2.5* D-3.5 A-2.5* A-2.5* A-2.5*
爪部件 W040-S* W080-S W016-S* W040-S* W080-S
爪部件 (
代替 )-----
