3. 吸嘴更换器 INS-MULTICHK-2.0S
14 NXT/AIM 通用机械夹头使用说明书
注意点：
特别是 NC8LB 类型，由于收存格的 Y 方向尺寸比其他类型小，有可能与档块部件发生干涉。

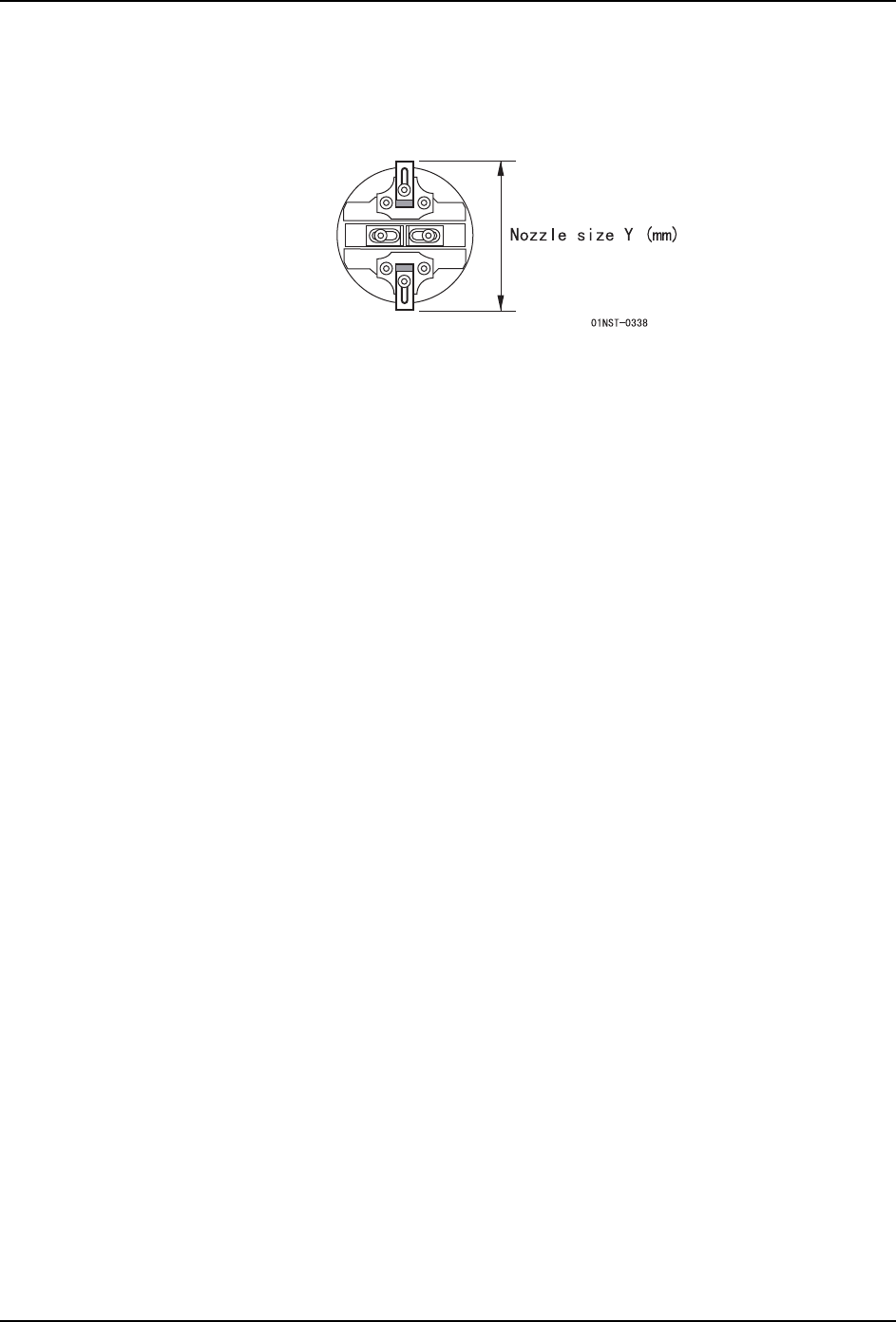

请使档块部件的组装尺寸 （Nozzle size Y）小于 36mm。
INS-MULTICHK-2.0S 4. 规格数据的登录
NXT/AIM 通用机械夹头使用说明书 15
4. 规格数据的登录
4.1 附加规格数据的使用
这里说明如何使用附属软盘中所提供的规格数据登录通用机械夹头的方法。规格数据通过
Fuji Flexa 被读入到 Job 后使用。
4.1.1 方法
使用 Fuji Flexa 的规格保持器，将通用机械夹头登录到规格数据中。
备注 )关于 Fuji Flexa、规格保持器的操作方法，请参照 [Fuji Flexa 用户手册 ]。
1. 通过 Fuji Flexa 的菜单启动规格保持器。
[ 工具 ] - [ 规格保持器 ]

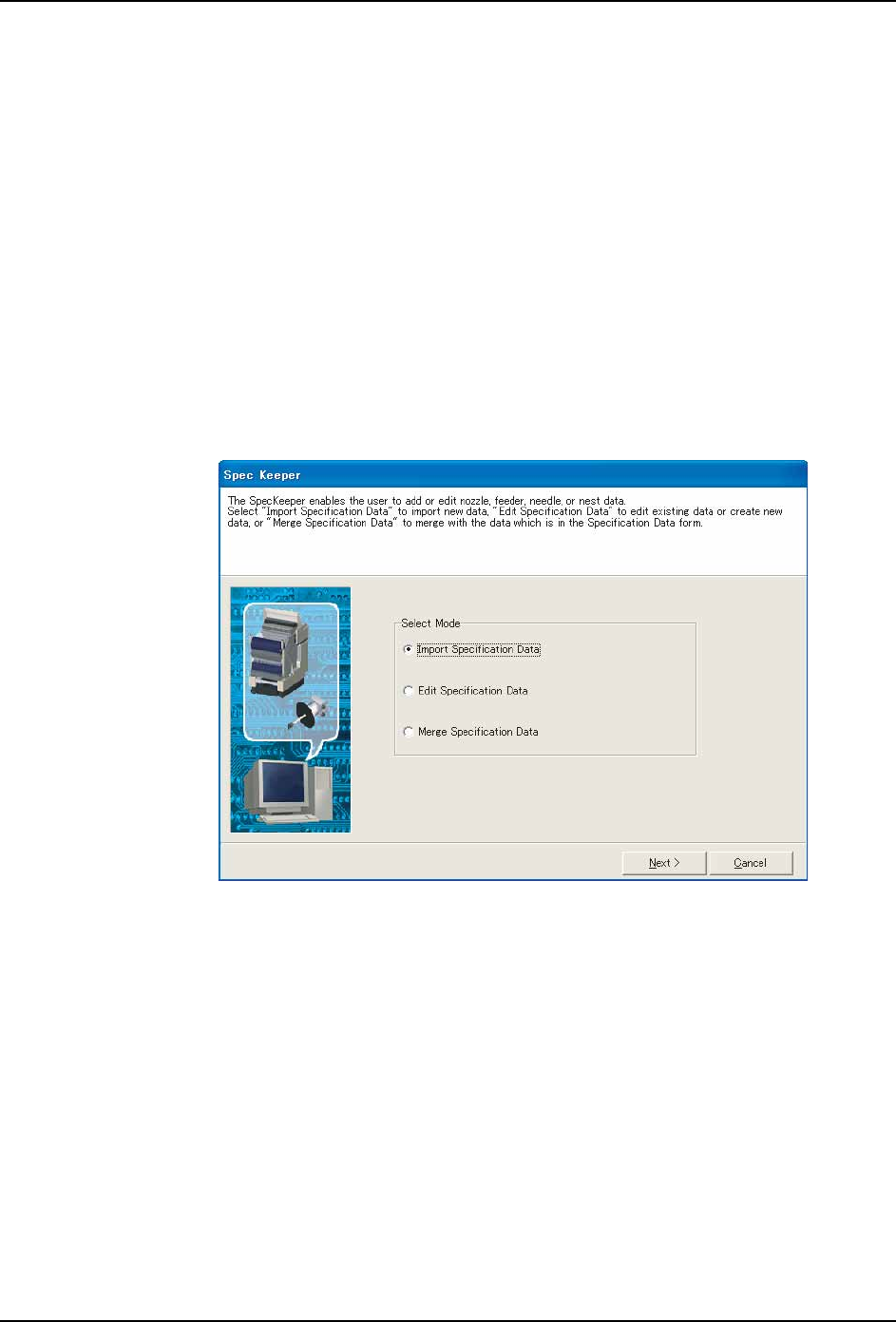

2. 在规格保持器的初始画面上，选择编辑模式 [ 导入 Specification Data]，单击 [Next]。
3. 在 [ 打开文件 ] 对话框内，指定软盘中所提供的规格数据并单击 [ 打开 ]。开始导入规格
数据。
备注 )如果所提供的规格数据的项目与现有数据一致时，显示 [ 是否替换 ] 的信息框。请酌
情选择。
4. 导入结束后显示 [Complete] 信息。按下 [OK]，返回到规格保持器的初始画面。
5. 接着，对照新组装的机械夹头，编辑规格数据。
选择编辑模式 [ 编辑 Specification Data]，单击 [Next]。
6. 选择数据种类 [ 吸嘴规格数据 ]，单击 [Next]。
7. 从列表中选择机器类型 [NXT]，单击 [Next]。
8. 如果要另命名所导入的规格数据时，请在这里更新规格数据。
01NST-0337E
4. 规格数据的登录 INS-MULTICHK-2.0S
16 NXT/AIM 通用机械夹头使用说明书
a. 选择 [ 变更规格数据的名称 ]，单击 [Next]。
b. 规格数据的 [ 变更前数据名 ] 被显示在左栏，[ 变更后数据名 ] 被显示在右栏。单击
想要变更的数据的 [ 变更后数据名 ]，输入数据名。单击 [Next]。
c. 单击 [Execute]，更新规格数据。
d. 更新结束后显示 [Complete] 信息。按下 [OK]，返回到规格保持器的初始画面。
e. 再次选择编辑模式 [ 编辑 Specification Data]，单击 [Next]。
f. 选择数据种类 [ 吸嘴规格数据 ]，单击 [Next]。
g. 从列表中选择机器类型 [NXT]，单击 [Next]。
9. 选择编辑方法 [ 规格数据的编辑 ]，单击 [Next]。
10.从右栏 [Nozzle Spec] 中选择想要编辑的规格数据名。
11.该规格数据中已经输入了机械夹头用的基本数据项目。如果要登录新的机械夹头时，请
编辑以下的项目。
备注 )如果要追加登录第 2 个机械夹头时，请在 [NozzleName]、[Defaut Nick Name]、
[NozzleUnitID] 中输入不同的数值。
·即使更换爪部件和爪块部件也不想重新粘贴 2D 代码标签 （相同 ID 的情况）时，
请编辑以下的项目。
12.单击 [Next]，单击 [Execute] 更新规格数据。

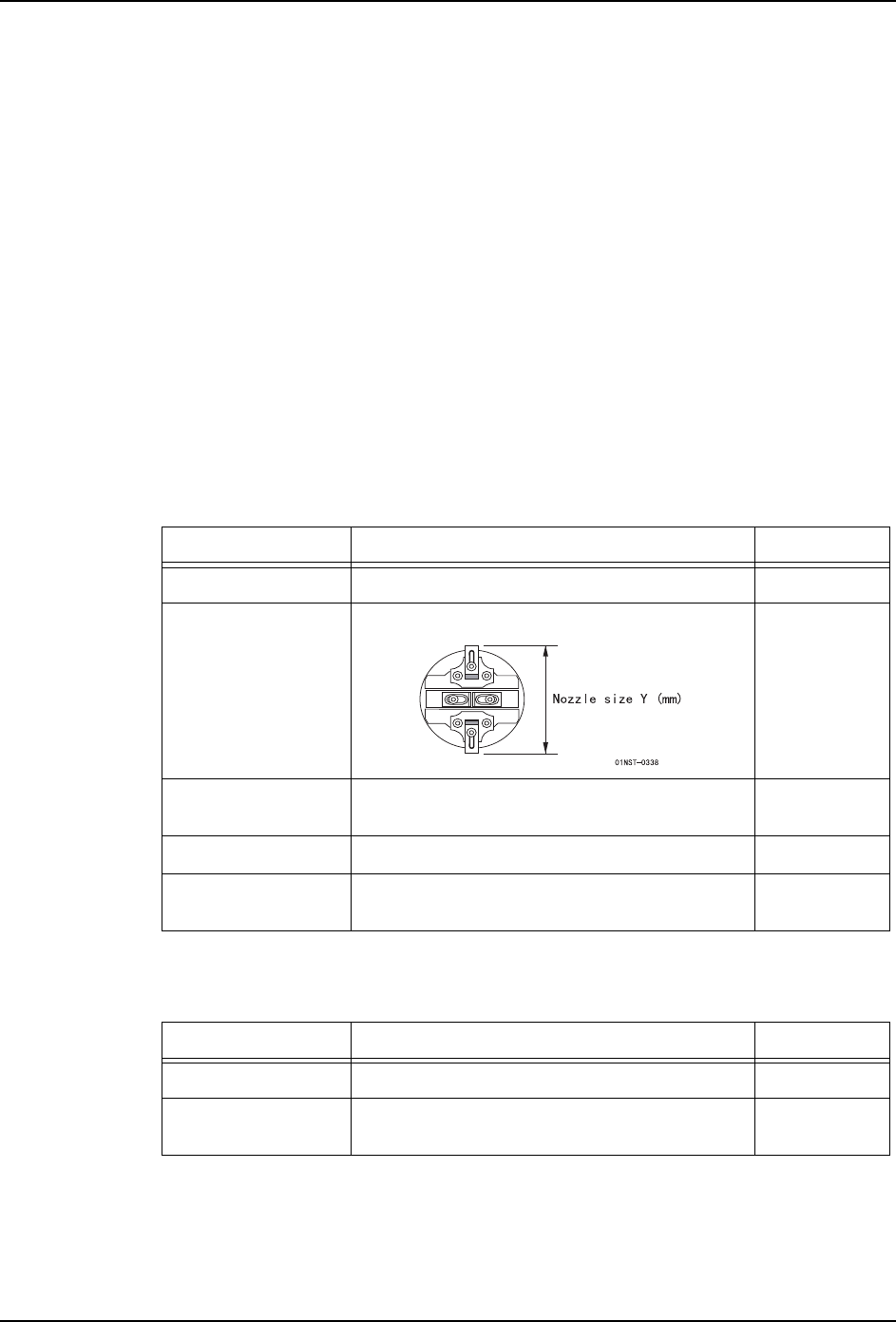

项目名 说明 初始值
NozzleName 规格数据名 （推荐图号加上识别 No.） AA61F-501
NozzleSizeY 如果夹块部件超出台座面时，输入其尺寸。 36.0
Defaut Nick Name 2D 代码标签 ( 推荐输入与识别 No. 和序列 No.
相一致的数值 )。
501-000000
NozzleUnitID 输入 2D 代码标签的左面 3 位。 501
ChuckDepth 请输入夹紧深度 （由选择的爪块部件所决
定）。
2.5
项目名 说明 初始值
NozzleSizeY 如果夹块部件超出台座面时，输入其尺寸。 32 ～ 40
ChuckDepth 请输入夹紧深度 （由选择的爪块部件所决
定）。
1.5、2.5 或
者3.5
