4. 规格数据的登录 INS-MULTICHK-2.0S

20 NXT/AIM 通用机械夹头使用说明书

MEMO:

INS-MULTICHK-2.0S 5. 通用机械夹头的运用

NXT/AIM 通用机械夹头使用说明书 21

5. 通用机械夹头的运用

将使用通用机械夹头所需的数据设定在 Job 中，然后传输给机器。下一步，将通用机械夹头

安装到机器上。在实际生产前执行吸取修正和测试。

5.1 Job 的编辑

说明将通用机械夹头设定到 Job 中的步骤。前提是 Job 中已经读入了 CAD 数据及完成元件数

据创建和生产线设定等。

5.1.1 元件数据的创建

在元件数据中设定通用机械夹头时，需要预先将通用机械夹头的规格数据设定在 Job 内。

（请参照 " 3.2 更新导向器和 Job 的规格数据 "）

1. 启动 Fuji Flexa 的导向器，双击要更新规格数据的 Job 使之打开。

2. 单击 Job 的某个电路板面（Top 或者 Bottom）标签页。

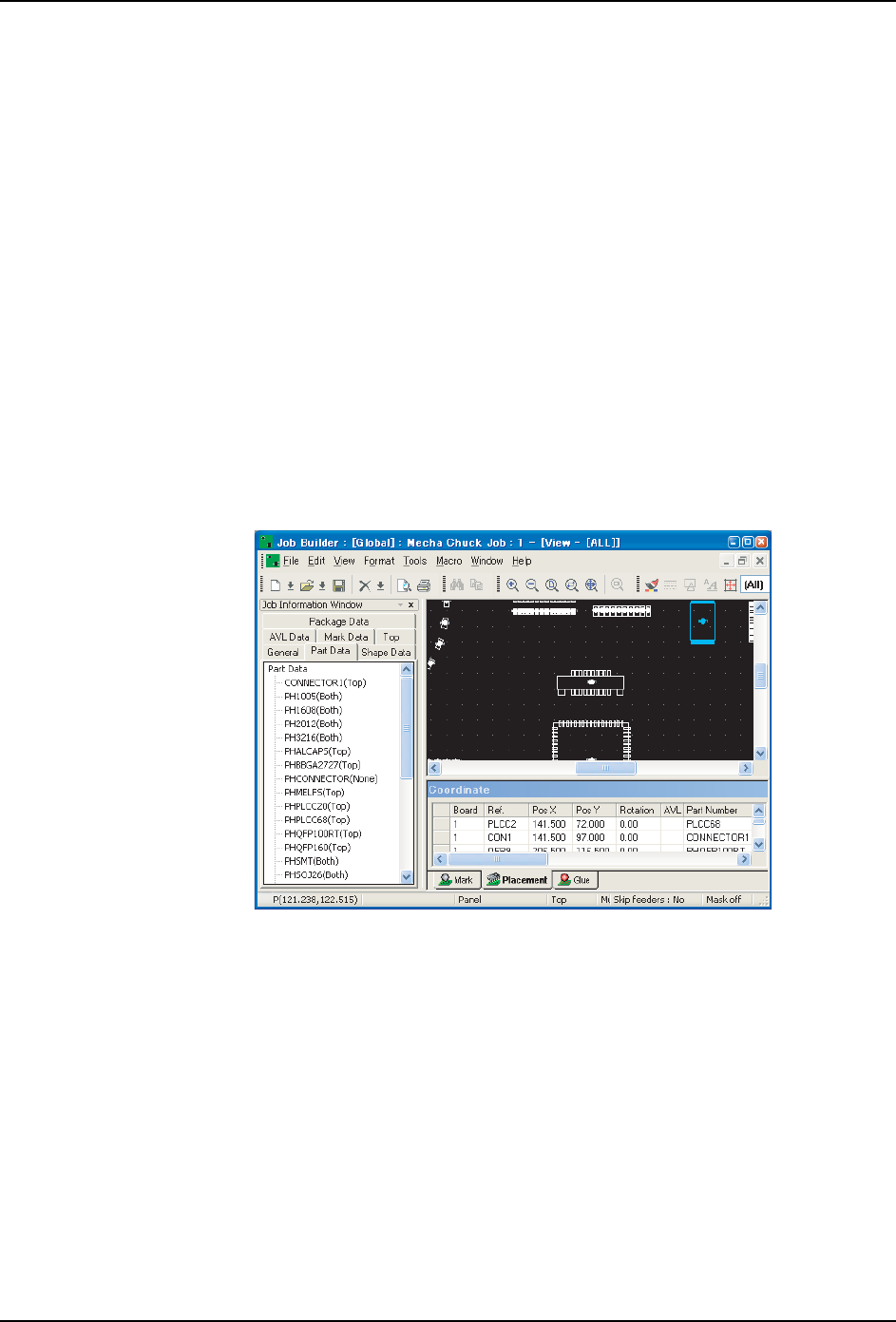

3. 双击 [View]，显示 [View] 画面。

4. 在 [View] 画面或 [Coordinate] 画面上单击通用机械夹头的对象元件。

01NST0328E

5. 通用机械夹头的运用 INS-MULTICHK-2.0S

22 NXT/AIM 通用机械夹头使用说明书

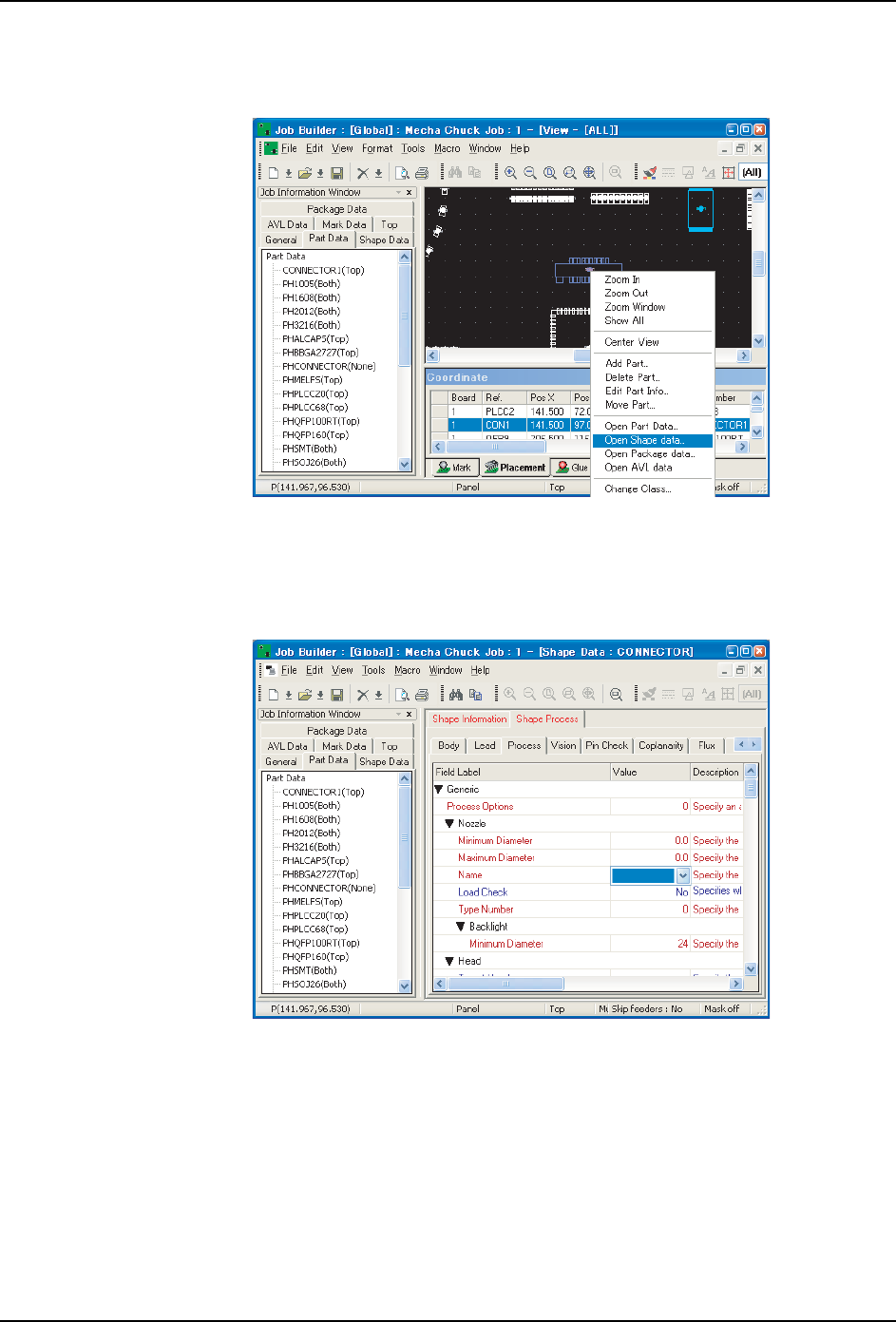

5. 右击对象元件，选择快捷菜单的 [ 打开外形数据 ]。（如果不是非相关模式，选择 [ 打开

元件数据 ]）

6. 在下一画面中选择[Shape Process]标签下的[Process]标签，显示Shape Process数据。

7. 在数据区域的 [Nozzle] 组内，请单击 [Name] 项目的 [ 值 ] 栏。通过下拉式列表显示能

够使用的吸嘴名。

8. 请选择通用机械夹头名。

9. 从封装内吸取元件的时候，如果需要旋转通用机械夹头，请在 [Pick] 组内的 [OffsetQ]

项目中指定旋转角度。

备注 )这时，请不要使用 [Direction]。

01NST0329E

01NST0330E
