1. 概要 INS-MULTICHK-2.0S
6 NXT/AIM 通用机械夹头使用说明书
1.4 2D 代码标签
通用机械夹头通过变更爪部件与爪块部件的组合及安装位置来变更机械夹头的规格。因此，
如果变更了机械夹头的规格后，需要变更机械夹头的类型 （2D 代码标签）或规格数据 （在
Fuji Flexa 中进行设定）。
如下图所示，2D代码是由3位的识别No.和6位的序列No.组成。
3 位的识别 No. 是用于识别机械夹头规格的识别 No.。需要将该识别 No. 登录到规格数据中。
6 位的序列 No. 是在同一规格的机械夹头中专门用于识别个体的序列 No.。
套件中备有 2 张相同的标签，每张标签纸上印刷了由 10 个不同识别 No. 与序列 No.（000001
～ 000005）相组合的各个标签。
INS-MULTICHK-2.0S 2. 通用机械夹头的组装
NXT/AIM 通用机械夹头使用说明书 7
2. 通用机械夹头的组装
2.1 组装的流程
组装通用机械夹头时，请按照以下的流程进行。
1. 确认元件及封装。
2. 选择爪部件。
3. 选择爪块部件。
4. 安装爪部件和爪块部件。
5. 粘贴 2D 代码标签。
6. 登录规格数据。
7. 确认夹紧位置。
2.2 确认元件及封装
请确认封装内的元件，决定是否能够使用通用机械夹头。
必须满足以下的条件。

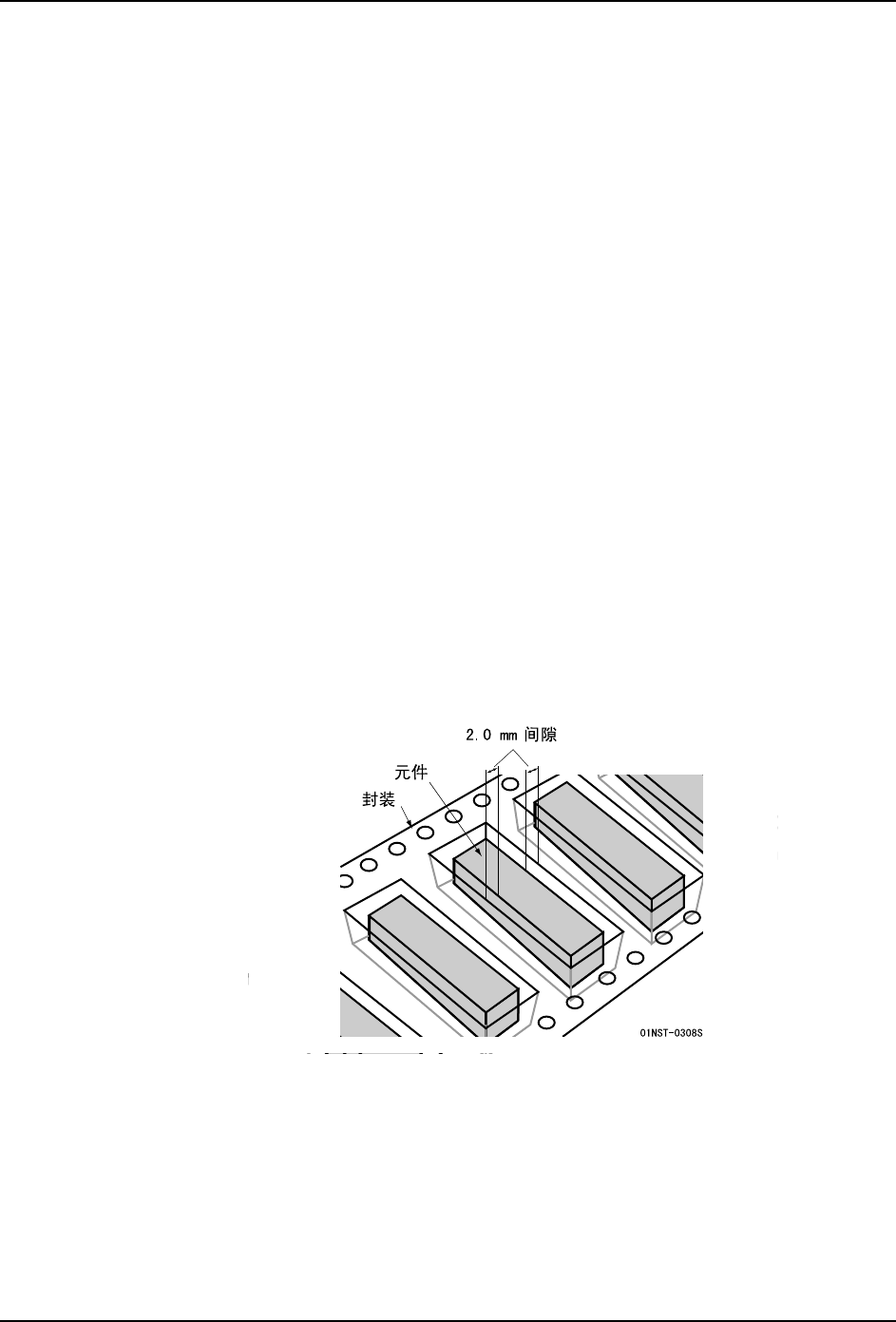

·元件与封装之间，单侧必须有爪部件能够伸入的 2 mm 以上的间隙。
·元件侧面与爪部件相接触的面上不容许有凹凸。
·元件上面必须有能够接触爪块部件的面。
·凹槽内元件不容许有晃荡。
备注 )如果要夹住上图方向的横长元件时，在外形数据的 OffsetQ 中设定 90 度。
2. 通用机械夹头的组装 INS-MULTICHK-2.0S
8 NXT/AIM 通用机械夹头使用说明书
2.3 选择爪部件

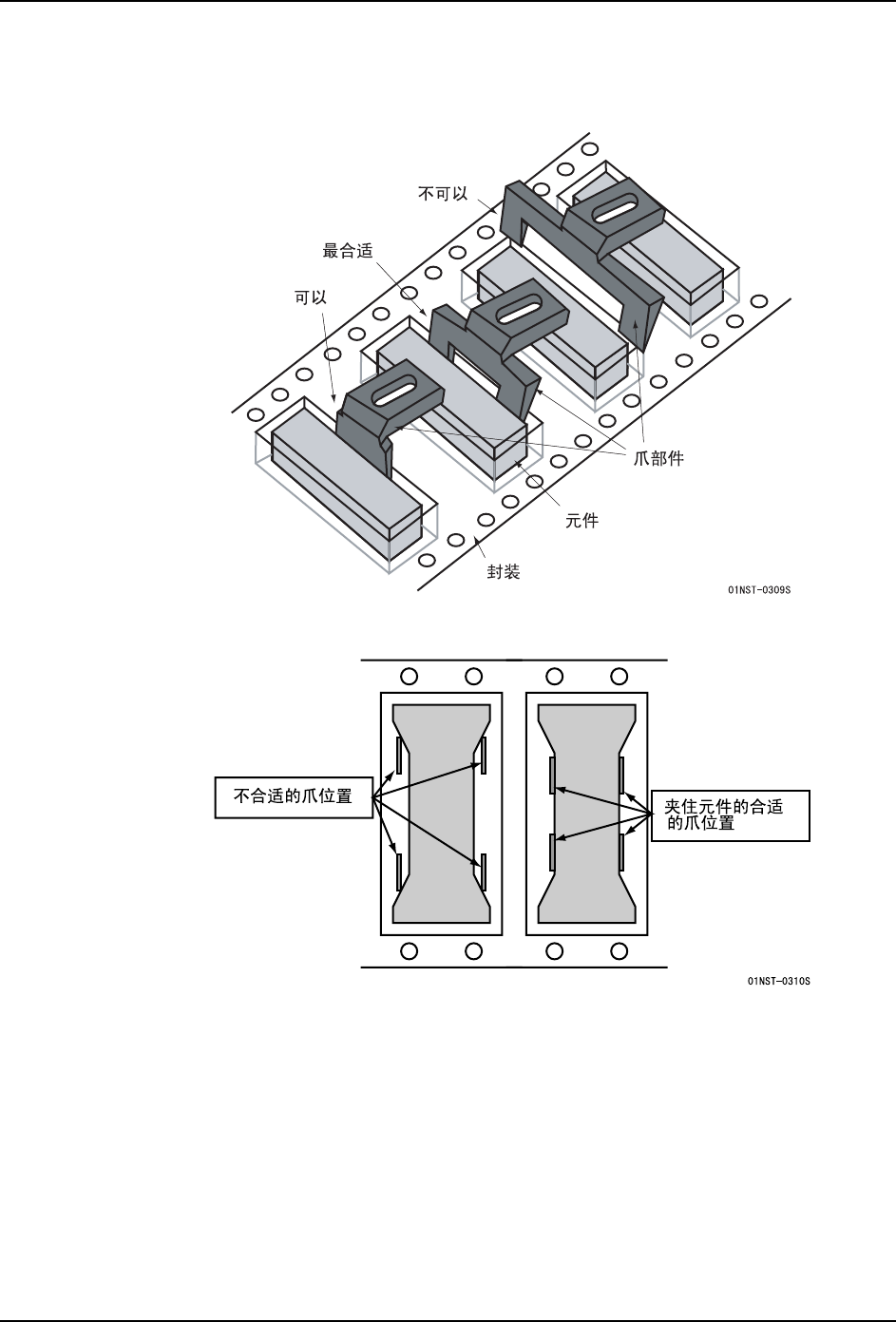

1. 使爪与封装内的元件相接触，选择尽可能宽地夹住元件的爪部件。
2. 确认爪部件能够夹住元件上没有凹凸的部分。
3. 如果元件的侧面有凹凸时，请更换爪部件，使之能够夹住没有凹凸的部分。
