INS-MULTICHK-2.0S 5. 通用机械夹头的运用
NXT/AIM 通用机械夹头使用说明书 23

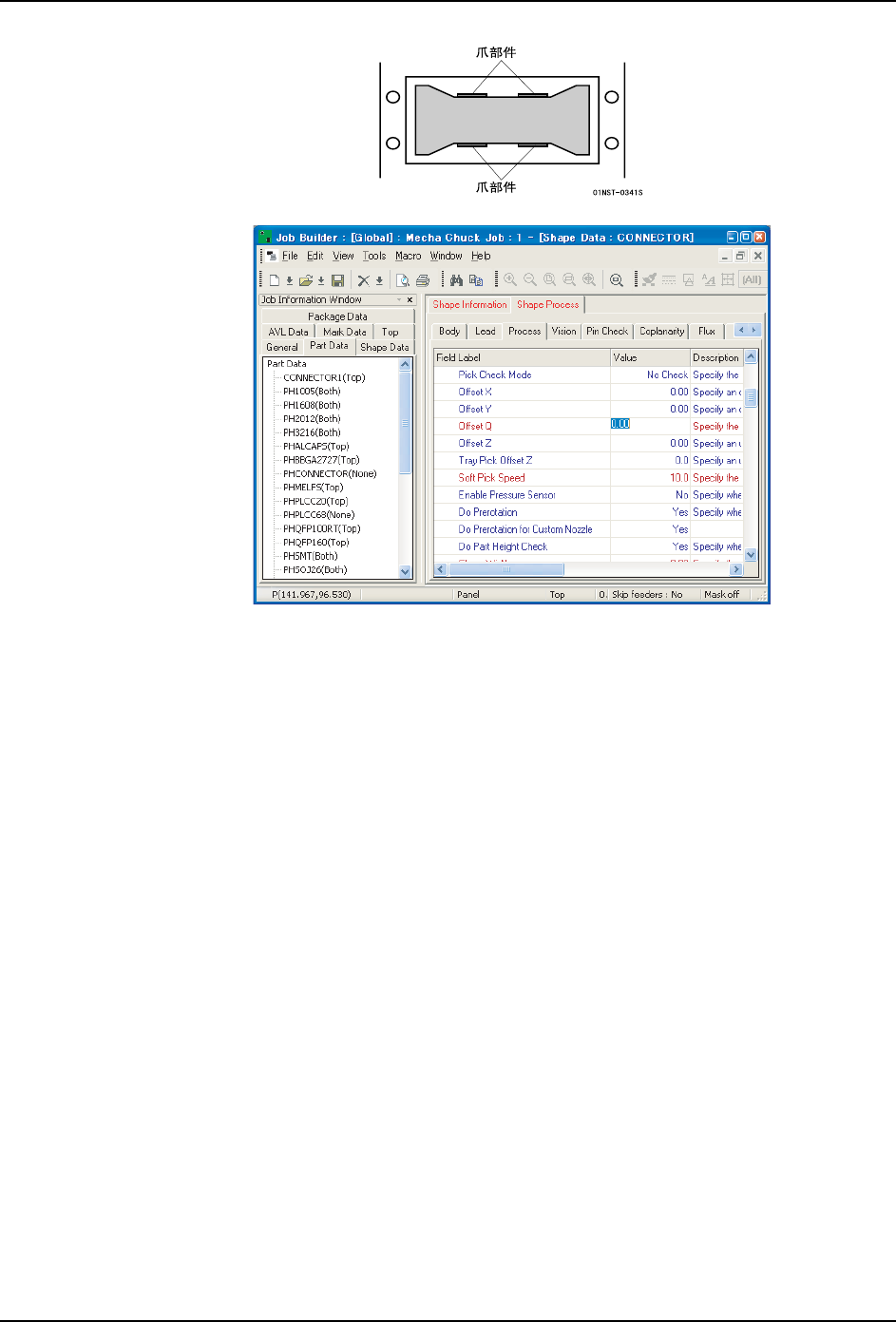

10.必要时，设定外形数据的其他项目。
备注 )[Clamp Width]、[Actual Pickup Body Height]、[Clamp Margin]、[Motor Gripping
Force] 请不要设定。这些项目是 OF 工作头用。
11.关闭外形数据窗口。
12.从菜单中选择 [ 文件 ] - [ 保存 ]。
5.1.2 吸嘴置放台数据的设定
在执行 Job 的生产线平衡和优化之前，将通用机械夹头放置在 Job 的吸嘴置放台内。

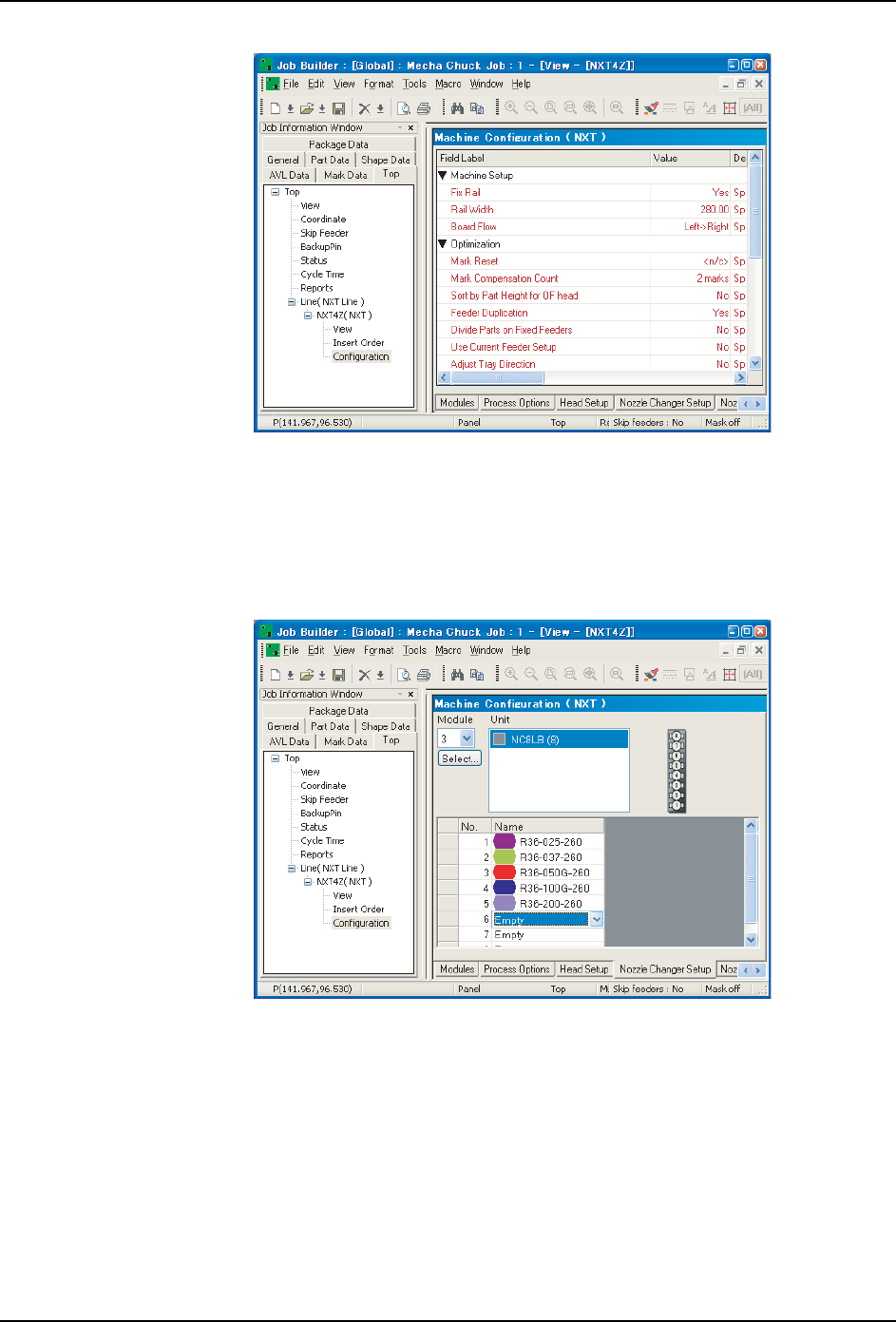

1. 单击 Job 的某个电路板面 （Top 或者 Bottom）标签。
2. 双击 [Line]，显示机器。
3. 双击机器，显示设定项目。
4. 双击机器下面的 [Configuration]，在数据区域内显示设定项目。
01NST0331E
5. 通用机械夹头的运用 INS-MULTICHK-2.0S
24 NXT/AIM 通用机械夹头使用说明书
5. 选择 [Machine Configuration] 区域下部的 [Nozzle Changer Setup]，显示吸嘴设定画
面。
6. 在 [ 模组 ] 下拉式列表中，指定要使用通用机械夹头的模组。
7. 单击 [Name] 栏后就会显示下拉式列表。请选择通用机械夹头。
备注 )如果通用机械夹头没有被显示在列表内，有可能规格数据没有被更新，或者在 [Nozzle
Available] 标签内 [Available] 被设定成了 [No]。另外，也可认为吸嘴置放台不支持
通用机械夹头。
8. 如果想要指定其他的通用机械夹头，请按照上述要领进行。
01NST0332E
01NST0333E
INS-MULTICHK-2.0S 5. 通用机械夹头的运用
NXT/AIM 通用机械夹头使用说明书 25
5.1.3 将元件分配给机器
将由通用机械夹头进行贴装的元件分配给特定的机器。虽然使用生产线平衡指令也能够自
动地分配全部元件，但是，这里说明选择一部分元件并分配给机器的方法。
1. 双击 Job 信息栏的 [View]，显示 [View] 窗口。
2. 在 [View] 或 [Coordinate] 画面上，单击通用机械夹头的对象元件。
备注 )在 [View] 画面上要选择复数的元件时，请在按住 [Shift] 下进行单击。如果要在
[Coordinate] 画面上选择连续的复数行的元件时，请在按住 [Shift] 下进行单击。如
果要选择不连续的复数行的元件时，请在按住 [Ctrl] 下进行单击。
3. 选择了元件后，在 [View] 画面上进行右击，通过快捷菜单选择 [ 分配的变更 ]，显示 [
分配的变更 ] 的对话框。
4. 从列表中选择进行分配的机器，按下 [OK]。
5.1.4 优化
在进行了元件数据的编辑、吸嘴置放台的设定和元件的分配后，需要优化 Job。
1. 从菜单中选择 [ 工具 ] - [ 优化 ]，显示优化有关的对话框。
2. 要重新配置供料器时，在 [ 优化设定 ] 对话框内放入选择标记并按下 [OK]。显示 [ 机器
的选择 ] 对话框。
3. 选择所要的[机器]，单击[开始]。
4. 显示 [ 优化 ] 对话框。在对话框内显示优化状况。也显示错误，单击 [ 错误的详细 ] 后
就会显示详细说明。
优化结束后，单击 [ 关闭 ]。
5.1.5 保存 Job
如果是 NXT/AIM，Job 能够通过全局库进行传输。
变更了 Job 后，在发送之前保存 Job，将全局 Job 服务器变更成最新数据。
1. 在没有选择 [View] 的状态下或者没有打开的窗口的状态下，选择菜单的 [ 文件 ] - [ 保
存]。
