INS-MULTICHK-2.0S 5. 通用机械夹头的运用 NXT/AIM 通用机械夹头使用说明书 37 20.单击 [ 测定 ]，执行吸取测试 。 21.显示测试结果，Z 轴的修正量被自动决 定。通过手工输入也能够变更该值。 备注 )如果发生行程错误就会显示对话框。 单击 [Yes]， 使工作头下降进行重新测定。 如果没 有元件也会显示同样错误，请确认元件的有无。 22.如果所得到的 Z 轴 修正值为合格，单击 [Next]。 NX…
5. 通用机械夹头的运用 INS-MULTICHK-2.0S
36 NXT/AIM 通用机械夹头使用说明书
16.如果位置正确，单击 [ 下一步 ]。

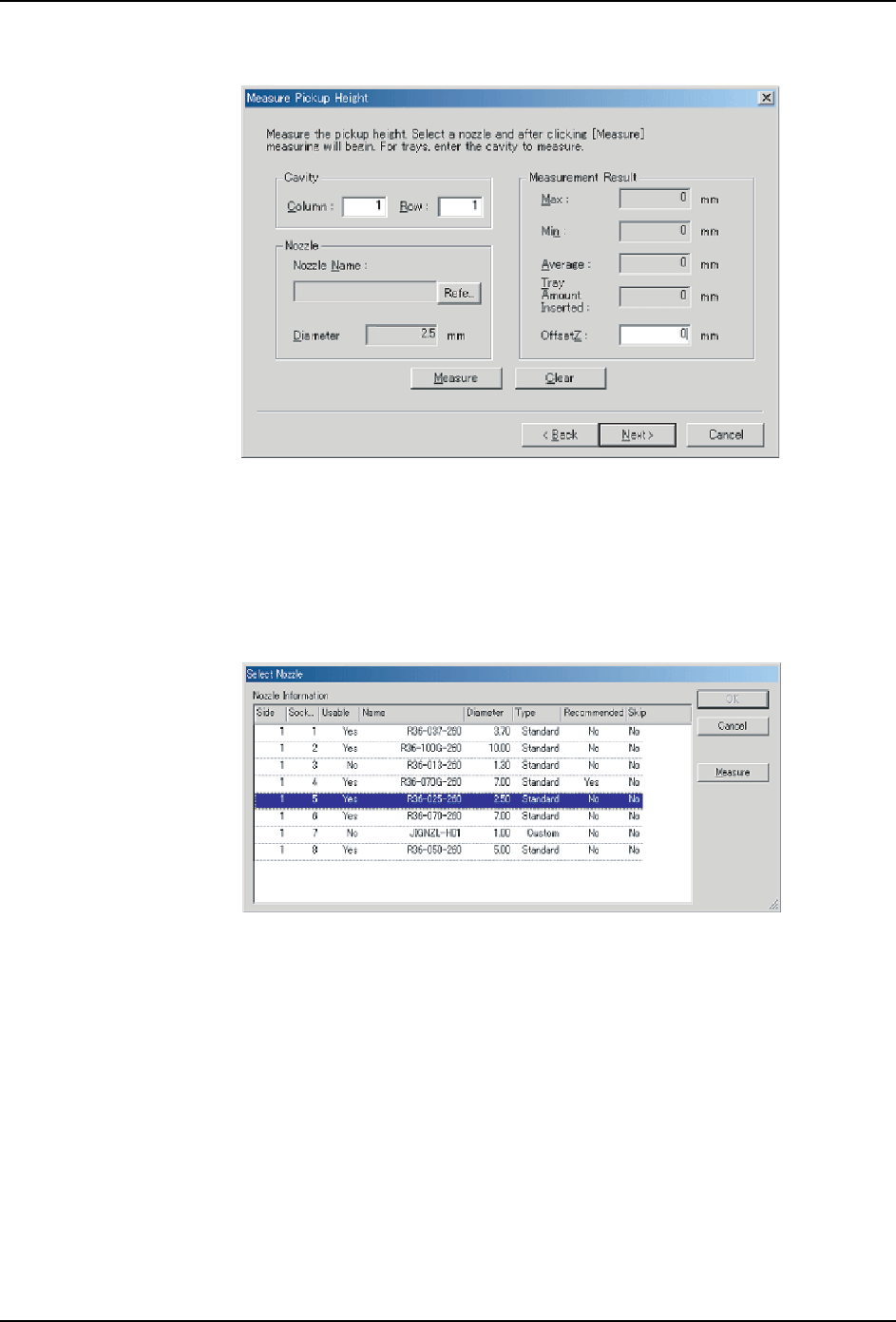

17.显示 [ 吸取高度测定 ] 对话框。在 [ 对象凹槽 ] 范围内指定要进行吸取测试的凹槽。
备注 )考虑到料盘的弯曲，需要对多个凹槽进行吸取高度的测定，决定合适的吸取高度。本
公司建议测定料盘的中央和 4 个角上的凹槽的吸取高度。
18.单击 [ 参照 ]，显示 [ 吸嘴选择 ] 画面。
19.选择测定时使用的通用机械夹头，单击 [OK]。
备注 )如果是没有校正的模组，请单击 [ 测定 ]。
NXTEJM023a
NXTEJM017E
INS-MULTICHK-2.0S 5. 通用机械夹头的运用
NXT/AIM 通用机械夹头使用说明书 37
20.单击 [ 测定 ]，执行吸取测试。
21.显示测试结果，Z 轴的修正量被自动决定。通过手工输入也能够变更该值。
备注 )如果发生行程错误就会显示对话框。单击 [Yes]，使工作头下降进行重新测定。如果没
有元件也会显示同样错误，请确认元件的有无。
22.如果所得到的 Z 轴修正值为合格，单击 [Next]。
NXTEJM024E
NXTEJM025E
5. 通用机械夹头的运用 INS-MULTICHK-2.0S
38 NXT/AIM 通用机械夹头使用说明书
23.显示吸取测试的修正结果。请确认内容，单击 [ 结束 ]。返回到上一步时，请单击 [ 返回 ]
24.显示是否将测定结果传输给机器的确认对话框。单击 [Yes]，进行传输。
25.显示是否进行数据检查的确认对话框。单击 [Yes]，进行数据检查。
26.在下一对话框内选择要传输给的模组，单击 [OK]。如果同一种元件被使用在多台模组上
时，请选择那些模组。
5.4.2 影像处理测试
进行机器上的影像处理结果的确认及 Job 的确认和编辑。
1. 请启动 MEdit，必要时请进行注册。
2. 请单击 [ 文件 ] 菜单的 [ 打开现在的 Job]。显示 [ 选择要编辑的 Job] 的对话框。
3. 请从画面左侧选择配置了想要进行吸取测试的机器的生产线，另外，请从画面右侧选择
想要进行吸取测试的机器。所选择的 Job 名被自动地显示在 [Job 的信息 ] 对话框内。
4. 请选择想要进行吸取测试的模组。
5. 请选择 [ 供料器安装 ] 标签页。
6. 请选择想要进行吸取测试的料槽。
NXTEJM020E
