INS-MULTICHK-2.0S 2. 通用机械夹头的组装
NXT/AIM 通用机械夹头使用说明书 9

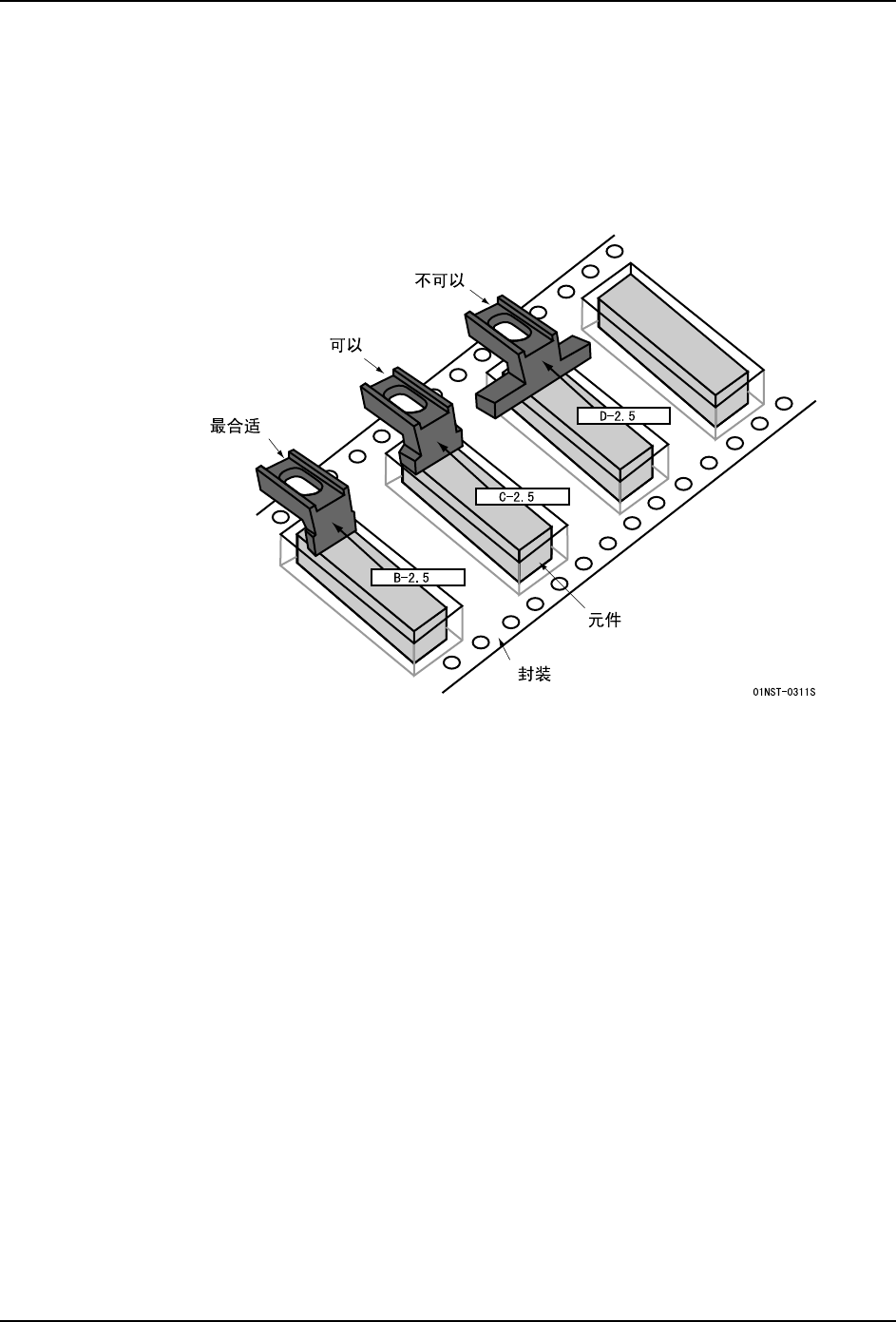

2.4 选择爪块部件
通常，请按照标准使用深度 2.5 mm 的爪块部件。对于特殊的元件，请使用 1.5 或 3.5 mm 深
度的爪块部件。
1. 使爪块与封装内的元件相接触，选择尽可能宽且平均地压住元件的爪块部件。
2. 过于宽的爪块部件有可能与封装或相邻元件 （料盘元件时）发生干涉，不能使用。
3. 即使是能够伸入凹槽内的尺寸的爪块部件，当吸取位置偏移时，也有可能与封装发生干
涉。
4. 如果有接近元件尺寸的爪块部件和接近程度不如前者的爪块部件时，请选择接近元件尺
寸的爪块部件 （前者）。
2. 通用机械夹头的组装 INS-MULTICHK-2.0S
10 NXT/AIM 通用机械夹头使用说明书
2.5 安装爪部件和爪块部件
1. 保持与台座中心的等距离并且空出比对象元件宽的间隔，安装一对的爪部件。预旋紧安
装螺栓。
2. 用手指使爪部件开闭，检查是否按照台座中心的等距离进行了安装。如果不是相等的位
置，请移动细齿，重新安装爪部件。（单侧 0.75 mm，两侧 1.5 mm）
3. 下一步，将一对爪块部件安装在台座上的与爪部件不发生干涉的位置上，并进行预旋紧。
4. 将元件放置在机械夹头上，调整到元件与爪块部件相接触。
5. 提起机械夹头，插入到凹槽内。请检查以下的项目。
·确认爪部件和爪块部件与料带凹槽不发生干涉。
·用手指轻轻地按住爪部件安装部两端，夹住元件，慢慢地提起，确认元件是否能
够从凹槽内取出。
·确认元件与爪块部件之间没有间隙。
（如果有间隙，请参照 " 2.4 选择爪块部件 "，变更爪块部件）
01NST-0313
01NST-0314
INS-MULTICHK-2.0S 2. 通用机械夹头的组装
NXT/AIM 通用机械夹头使用说明书 11
6. 确认了各部分能够正常地动作后，使用附属的转矩螺丝刀，正式旋紧爪部件和爪块部件
的安装螺栓。（转矩螺丝刀预先设置了规定转矩 0.23 Nm）
2.5.1 如何微调整爪部件的安装位置
因为爪部件是通过细齿构造被安装在夹头台座上。所以，爪部件的间隔只能通过细齿的间距
（两侧共 1.5 mm）进行变更。由此，根据元件和封装的情况，较难避免干涉时，请使用夹头
台座内部的调整螺栓。
使用方法
1. 使用六角扳手 (2M)，松开锁定螺栓 (1)。
2. 使用相同的六角扳手 (2M)，转动夹头台座上的调整螺栓 (2)，使爪部件移动。
3. 使爪部件与元件·封装相接触，检查是否是合适的位置。如果不是合适的位置，请按照
前项的要领重新调整。
4. 旋紧锁定螺栓 (1)。
注意 )当变更了调整螺栓后，夹紧行程变得小于标准尺寸 (4 mm)。
注意
当转矩螺丝刀的旋钮开始空转的时候，表示已经达到了合适的转矩值。请
不要继续旋转。
