INS-MULTICHK-2.0S 5. 通用机械夹头的运用

NXT/AIM 通用机械夹头使用说明书 29

5.4 Job 的测试

5.4.1 吸取测试

通过使用吸取测试功能，在实际生产之前，能够使用机器预先进行 Job 内的元件的吸取位置

的确认和编辑作业。这些测试对供料器元件及料盘元件都能够进行。

供料器元件的吸取测试

进行供料器内元件的 X、Y、Z 轴的吸取位置的测试和编辑。

1. 请启动 MEdit，必要时请进行注册。

2. 请单击 [ 文件 ] 菜单的 [ 打开现在的 Job]。显示 [ 选择要编辑的 Job] 的对话框。

3. 请从画面左侧选择配置了想要进行吸取测试的机器的生产线，另外，请从画面右侧选择

想要进行吸取测试的机器。所选择的 Job 名被自动地显示在 [Job 的信息 ] 对话框内。

4. 请选择想要进行吸取测试的模组。

5. 请选择 [ 供料器安装 ] 标签页。

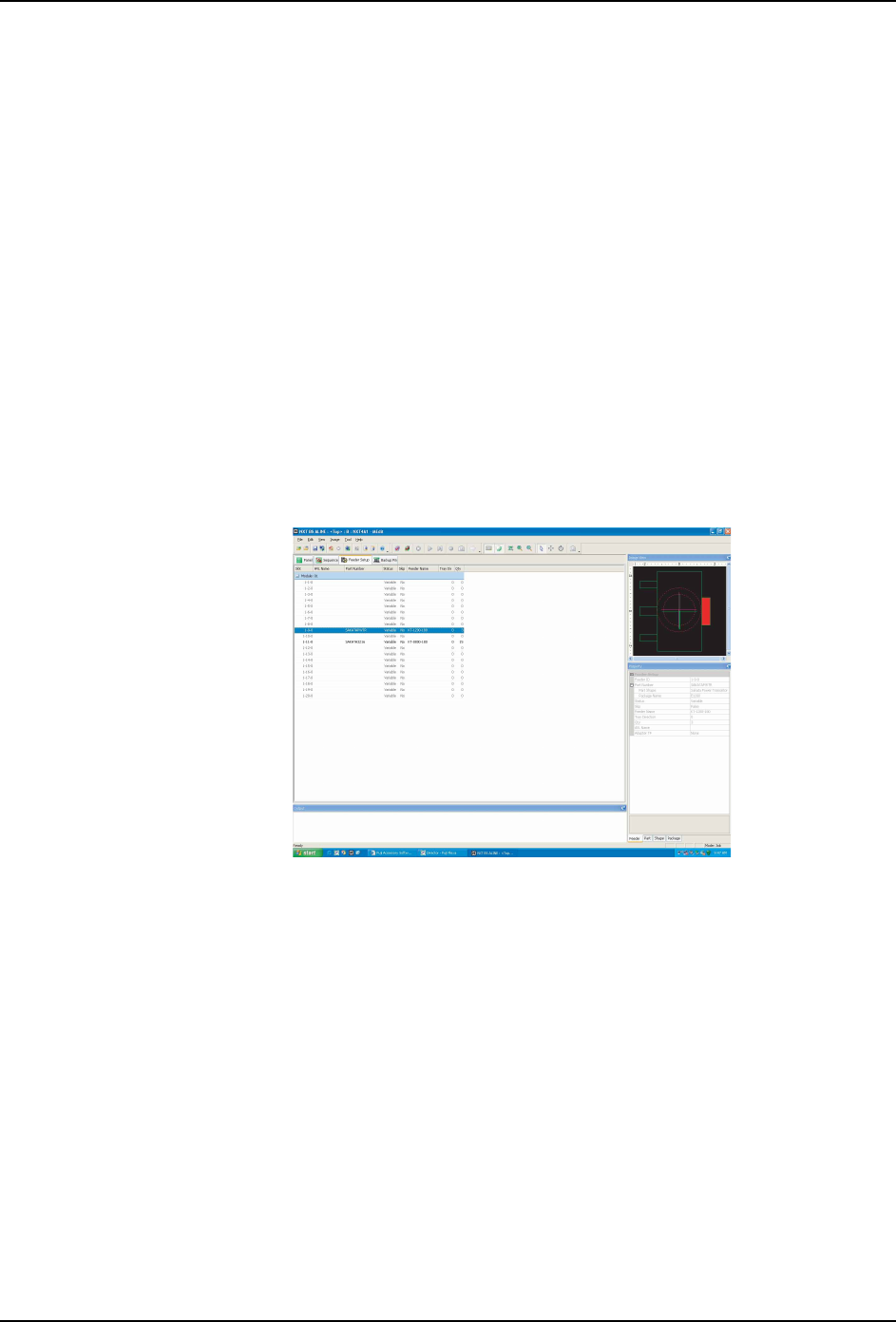

6. 请选择想要进行吸取测试的料槽。

01PRG-0030E

5. 通用机械夹头的运用 INS-MULTICHK-2.0S

30 NXT/AIM 通用机械夹头使用说明书

7. 请选择 [ 工具 ] 菜单的 [ 吸取测试 ]。进行吸取测试的模组的操作面板的背景变成紫色，

表示该模组处于测试模式。

备注 )进行吸取位置测试的供料器不会自动地送料。因此，请通过手动操作将元件送到吸取

位置上。

8. 请使供料器比显示的次数多送料 1 次。没有显示时请送料 1 次。

9. 从对话框内所显示的测试项目中选择 [吸取位置的编辑]和[吸取位置高度测定]。

备注 )吸取高度测定是使用加压控制来进行。因此，如果使用没有加压确认传感器的工作头

时，不能进行吸取高度测定。因此不能选择 [ 吸取高度测定 ]。

NXTEJM013E

NXTEJM014Ea

INS-MULTICHK-2.0S 5. 通用机械夹头的运用

NXT/AIM 通用机械夹头使用说明书 31

10.显示 [ 吸取位置的编辑 ] 画面。这时，请确认元件是否被送到了正确的位置上。请单击

[ 摄像 ]，获取供料器内的元件的影像，显示获取的元件的影像。

11.请使用所显示的影像，检查吸取位置（X和Y方向）。当单击移动按钮（4个方向上有

箭头的按钮）就能够使吸取位置移动。如果吸取位置不正确，请单击影像上的正确的吸

取位置。

12.如果元件的吸取位置正确，请单击 [ 下一步 ]。

NXTEJM015Ea

NXTEJM016E
