INS-MULTICHK-2.0S 1. 概要
NXT/AIM 通用机械夹头使用说明书 1
1. 概要
1.1 概述
通用机械夹头 （以下简称机械夹头）能够搭载在 NXT/AIM 的 H01 工作头上，能够处理标准
吸嘴无法吸取的元件以及形状比较独特的元件。
通过更换爪部件和爪块部件，能够容易地应对各种各样形状的元件。
·准备了用于夹住元件的 8 种爪部件和 8 种爪块部件。
·夹住元件时的爪部件的开闭动作按照 4 mm 行程平行移动。
·爪部件通过细齿构造被安装在台座上，能够按照单侧 0.75 mm （双侧 1.5 mm）进
行变更。
·爪部件的夹住深度能够从1.5、2.5、3.5 mm的3个规格中进行选择。
·配备了专用转矩螺丝刀。
1. 概要 INS-MULTICHK-2.0S
2 NXT/AIM 通用机械夹头使用说明书
1.2 主要构成部件
通用机械夹头主要由夹头台座、爪部件、爪块部件组成。

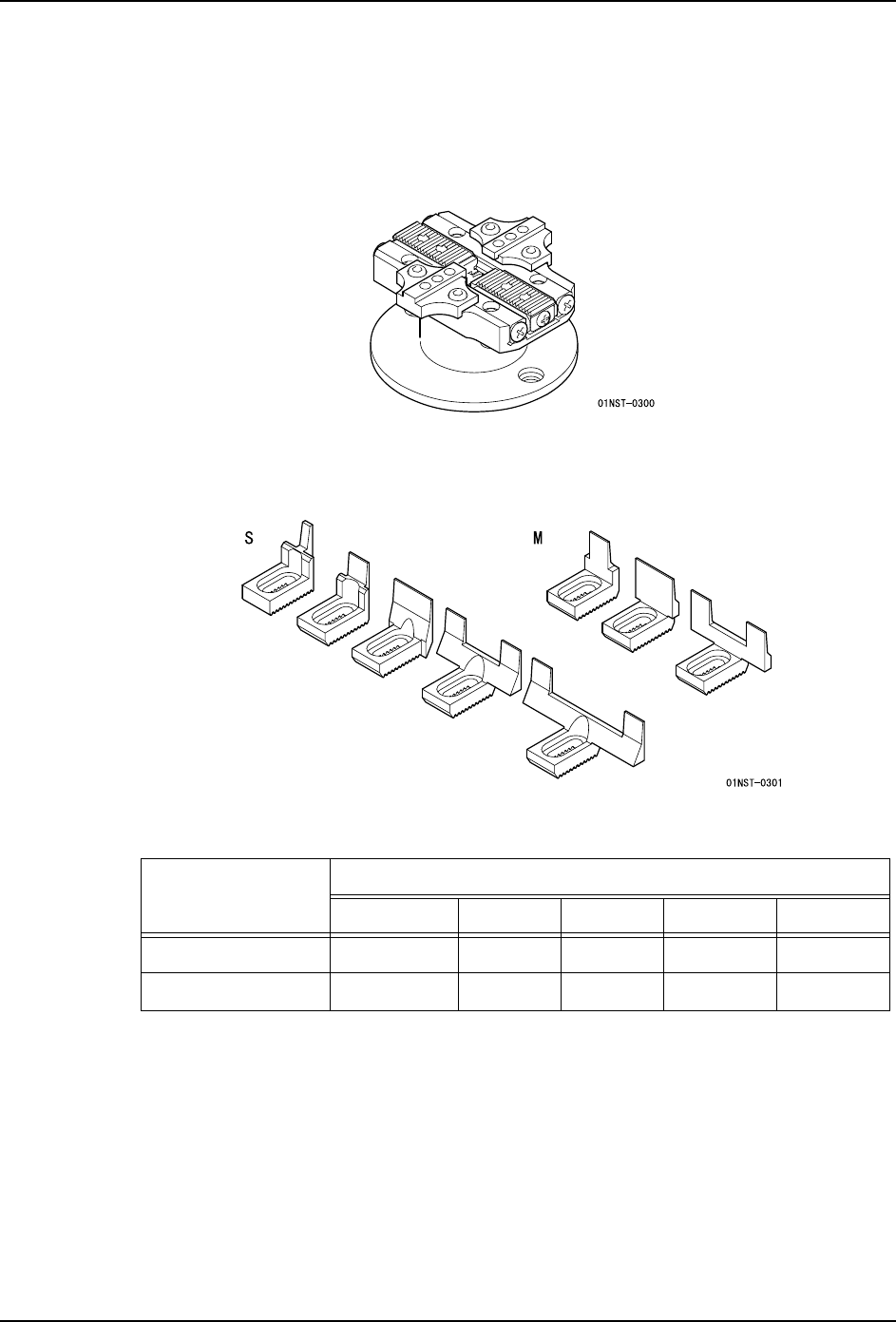

1.2.1 夹头台座
夹头台座上安装爪部件和爪块部件，台座自身被搭载在贴装工作头上。
1.2.2 爪部件
爪部件根据对象元件的夹紧宽度 （行程方向）和爪宽度存在 8 种类型。
型号
*1：16.0 mm 和 24.0 mm 爪部件是两端配置了宽度 4 mm 爪的部件。
*2：W016-S 爪部件的夹紧宽度 （行程方向）为 0.5 ～ 14 mm。
对象元件的夹紧宽
度 （行程方向） mm
爪宽度 (mm)
1.6 4.0 8.0 16.0 (*1) 24.0 (*1)
0.5 ～ 17 W016-S (*2) W040-S W080-S W160-S W240-S
17 ～ 35 - W040-M W080-M W160-M -
