INS-MULTICHK-2.0S 4. 规格数据的登录 NXT/AIM 通用机械夹头使用说明书 19 15.在选中了 [Machine Configuratio n] 窗口的状 态下，选择菜单的 [ 工具 ] - [ 更新规格 数据 ]。 该机器的规格数据被更新了。 16.如果有需要更新的 机器，请按照上述要 领进行。 17.如果有其他的电路板面也需要 更新的机器，请按照上述要领进行。 18.选择菜单的 [ 文件 ] - [ 保存 ]…
4. 规格数据的登录 INS-MULTICHK-2.0S
18 NXT/AIM 通用机械夹头使用说明书

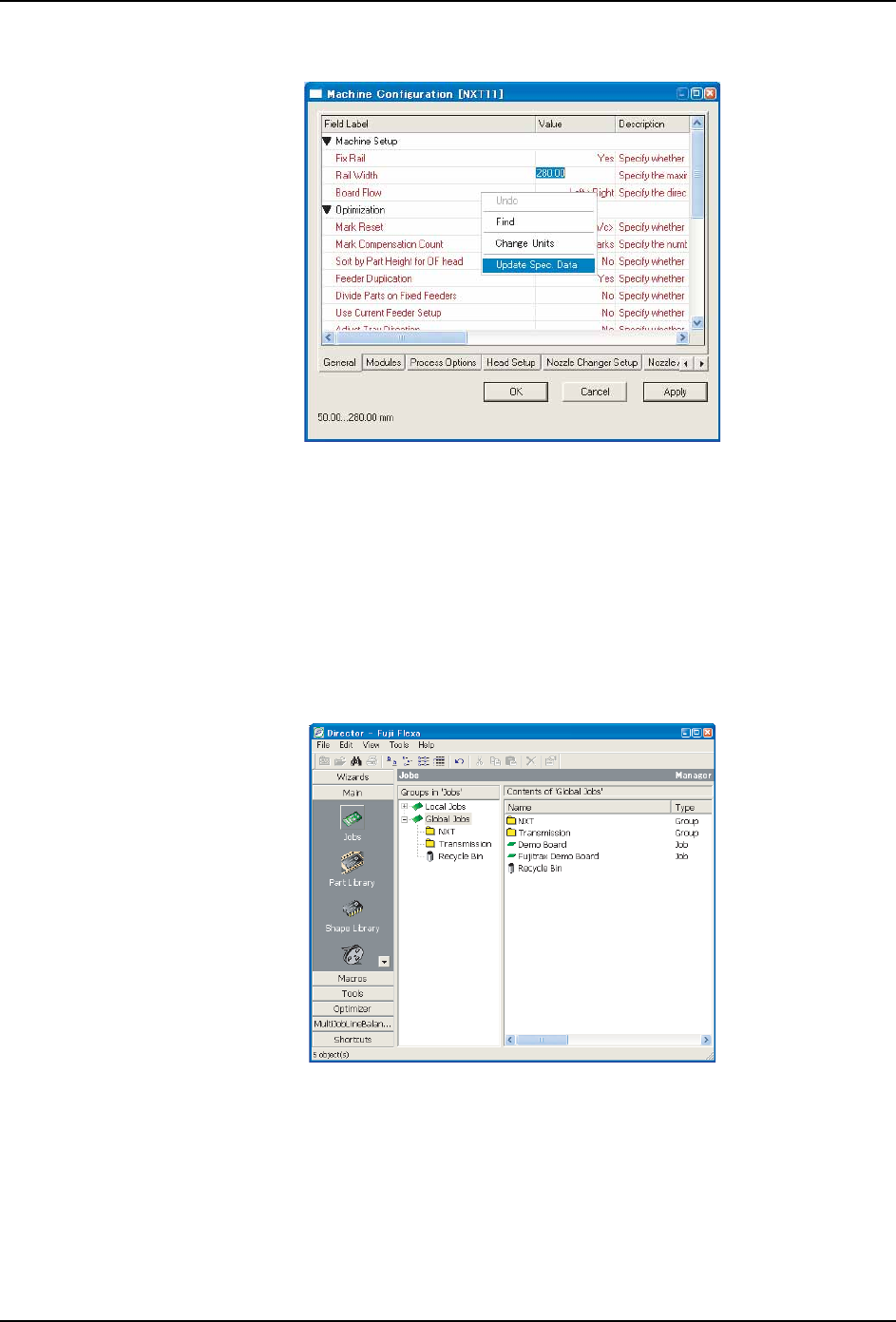

5. 单击 [ 设定模型标准值 ]，显示 [Machine Configuration] 对话框。
6. 在 [Machine Configuration] 对话框内右击，选择快捷菜单的 [ 更新规格数据 ]。按照
Machine Configuration 的初始值，规格数据被更新了。
7. 单击 [Machine Configuration] 对话框的 [OK]，单击 [ 机器编辑 ] 对话框的 [ 关闭 ]。
8. 如果有别的需要更新规格数据的机器，请按照上述要领进行。
更新 Job 的规格数据
下一步，更新现有 Job 的规格数据。
9. 在图标栏中请单击 [Job] 图标。显示组和 Job。
10.双击要更新规格数据的 Job。Job 编制器打开，Job 被显示。
11.单击要更新规格数据的 Job 的某个电路板面 （Top 或者 Bottom）标签页。
12.双击 [Line]，显示机器。
13.双击机器，显示设定项目。
14.双击机器下面的 [Configuration]，在数据区域内显示设定项目。
01NST0325E
01NST0326E
INS-MULTICHK-2.0S 4. 规格数据的登录
NXT/AIM 通用机械夹头使用说明书 19

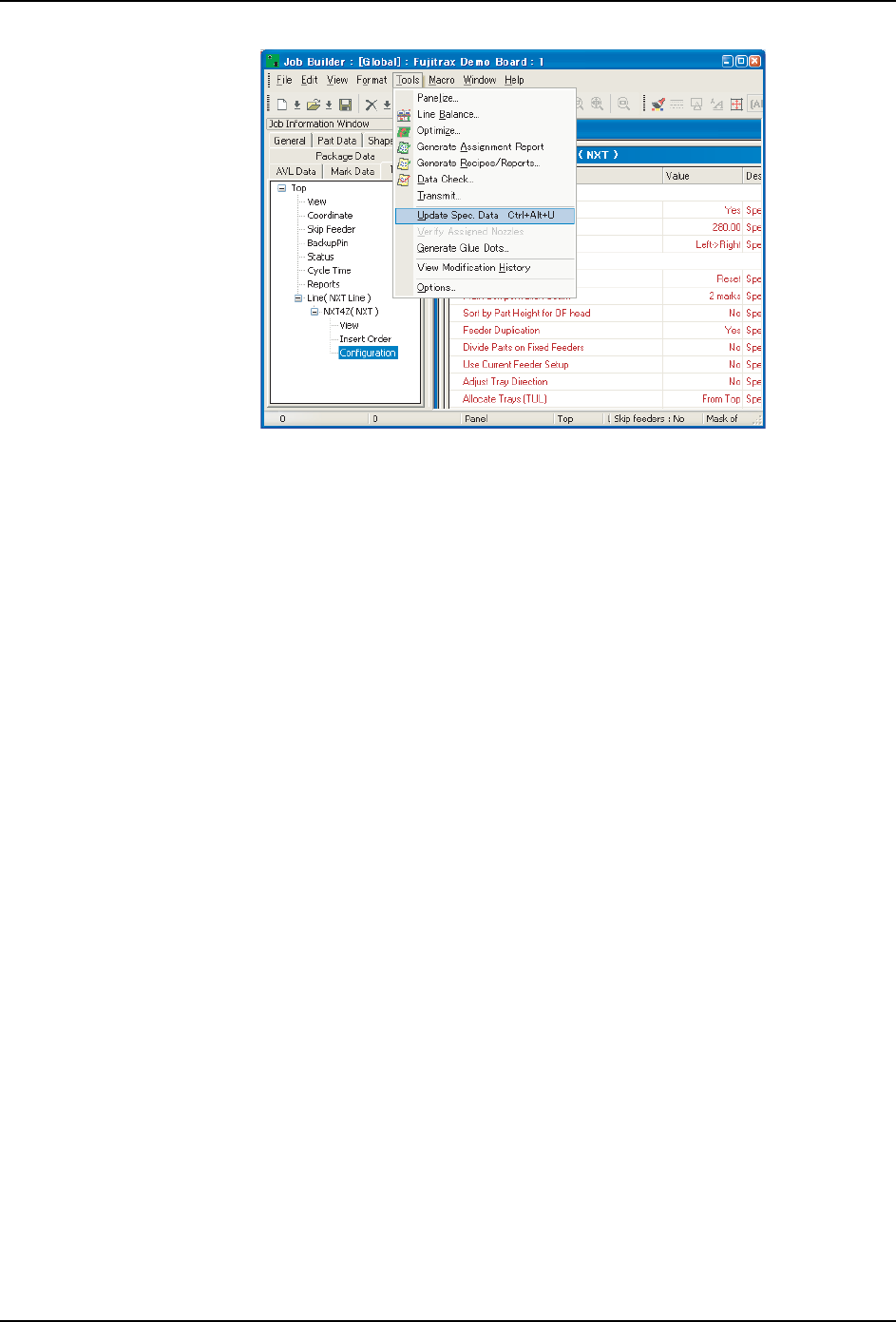

15.在选中了 [Machine Configuration] 窗口的状态下，选择菜单的 [ 工具 ] - [ 更新规格
数据 ]。
该机器的规格数据被更新了。
16.如果有需要更新的机器，请按照上述要领进行。
17.如果有其他的电路板面也需要更新的机器，请按照上述要领进行。
18.选择菜单的 [ 文件 ] - [ 保存 ]。
01NST0327E
4. 规格数据的登录 INS-MULTICHK-2.0S
20 NXT/AIM 通用机械夹头使用说明书
MEMO:
