3 技术数据 《用户手册》 SIPLACE CA- 系列 3.4 SIPLACE CA 的尺寸和重量 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 124 3.4 SIPLACE CA 的尺寸和重量 3.4.1 CA4 贴片机尺寸 3 图 3.4 - 1 CA4 设备的尺寸 （基本贴片机） ，以毫米为单 位 (T) PCB 输送方向
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.3 SIPLACE CA 额定值
123
3.3.2 压缩空气供应与 规格
3
3
压缩空气供给
压缩空间压力值
p
最小
p
最大
0.5 MPa = 5.0 bar
1.0 MPa = 10 bar
操作气压 0.48 MPa ± 0.025 MPa (4.8 bar ± 0.25 bar)
压缩空气连接 半径为 3/4 英寸的内螺纹 （管螺纹）（带有 1/2 英寸的软管接头）
压缩空气消耗量
*a
贴片头配置 压缩空气消耗量
*b
带
真空泵
压缩空气消耗量
无
真空泵
*c
SIPLACE CA 4
C&P20 M/C&P20 M/C&P20 M/C&P20 M
C&P20 M / C&P20 M / CPP / CPP
CPP / CPP / CPP / CPP
C&P20 M / C&P20 M / CPP / TH
CPP / CPP / CPP / TH
220 Nl/min.
370 Nl/min.
480 Nl/min.
350 Nl/min.
460 Nl/min.
960 Nl/min.
7200 Nl/min.
480 Nl/min.
700 Nl/min.
460 Nl/min.
压缩空气规格
颗粒大小 0.1 µm
颗粒密度 0.1 mg/m³
最大含油量 （1 级） 颗粒密度 0.01 mg/m³
压力露点 （4 级） 露点 +3°
*)a 平均消耗值。
*)b 在温度为 20°C 、压力为 1013 hPa 的正常大气环境下
*)c 可选
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.4 SIPLACE CA 的尺寸和重量 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
124
3.4 SIPLACE CA 的尺寸和重量
3.4.1 CA4 贴片机尺寸
3

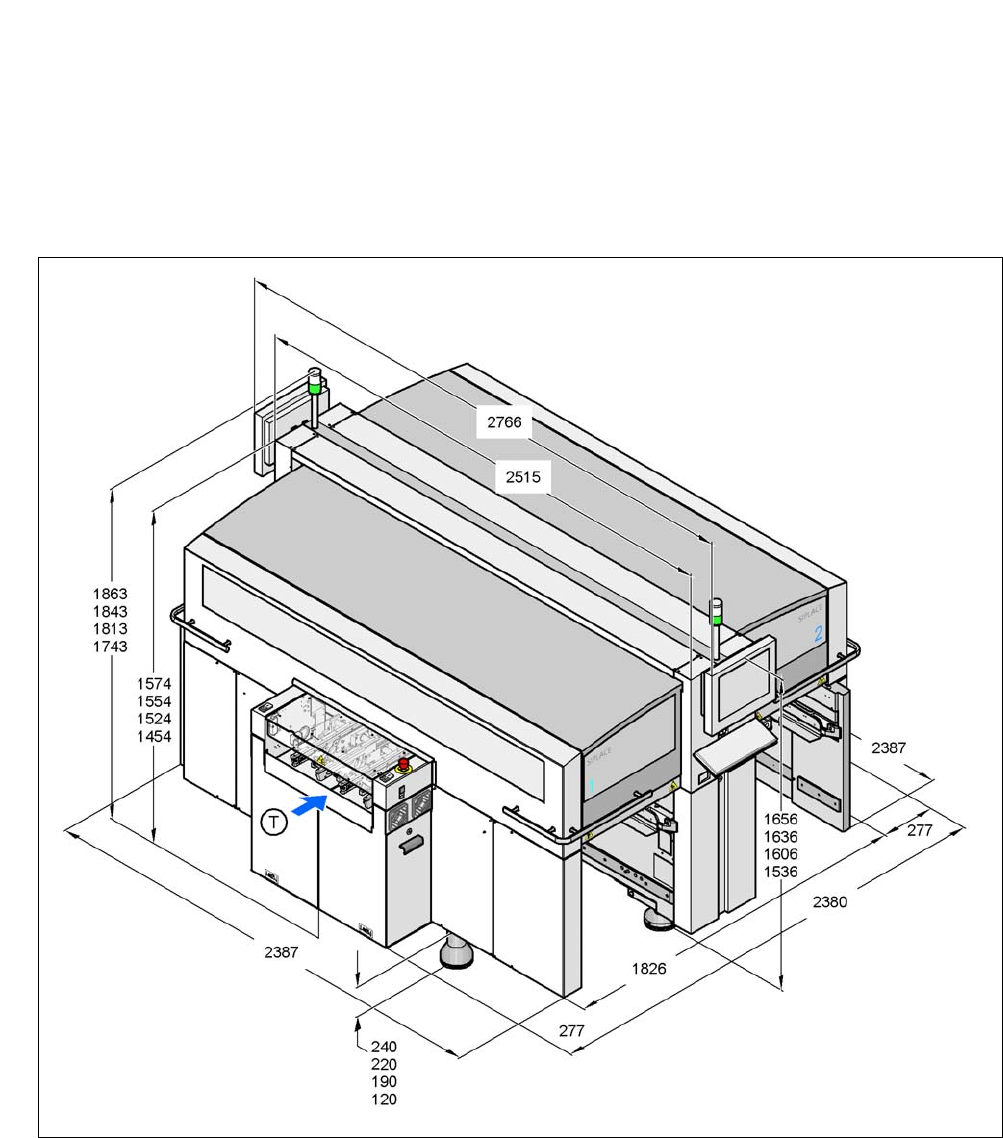

图 3.4 - 1 CA4 设备的尺寸 （基本贴片机），以毫米为单位
(T) PCB 输送方向
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.4 SIPLACE CA 的尺寸和重量
125
3
图 3.4 - 2 带有两个 SWS 的 CA4 设备尺寸，以毫米为单位
