7 元件和晶粒的处理 《用户手册 》 SIPLACE CA- 系列 7.1 SIPLACE X- 系 列的 X 供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月 版 简体中文 414 7.1.6 X 供料器模块的能量和数据接口 物件号：0014124 7-xx X 供料器模块的能量和数据 接口 7 图 7.1 - 19 X 供料器模块的能 量和数据接口 (1) 锁定插销的解锁按钮 (2) 操作员面板 (3) 数…
《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 7.1 SIPLACE X- 系列的 X 供料器模块
413
7.1.5.3 带有抛料转送导轨的 X 系列贴片机供料器模块适配器
7
图 7.1 - 18 带有抛料转送导轨的 X 系列贴片机供料器模块适配器
(1) X 系列供料器模块适配器 （物件号：00141305-xx）
(2) 抛料传送导轨适配板 （物件号：00141308-xx）
(3) 抛料传送导轨 （抛料模块）
7 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
7.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
414
7.1.6 X 供料器模块的能量和数据接口
物件号：00141247-xx X 供料器模块的能量和数据接口
7

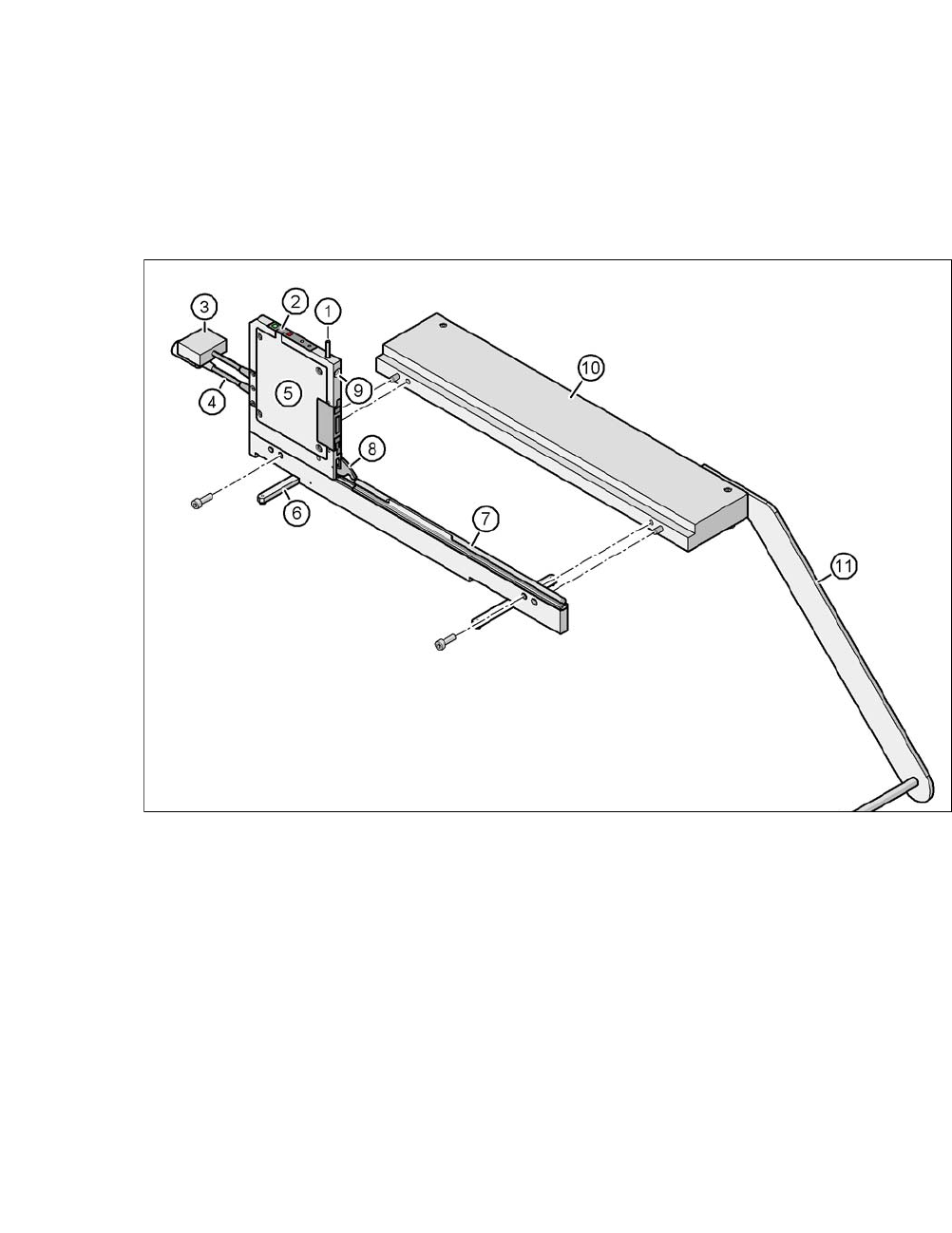

图 7.1 - 19 X 供料器模块的能量和数据接口
(1) 锁定插销的解锁按钮
(2) 操作员面板
(3) 数据电缆
(4) 电源电缆
(5) 电子部件外壳
(6) 折叠支脚
(7) 引导供料器模块的 Omega 曲线
(8) 锁定插销
(9) 供料器模块前对中销的定位孔
(10) 基板
(11) 料带卷盘保持器
《用户手册》 SIPLACE CA- 系列 7 元件和晶粒的处理
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 7.1 SIPLACE X- 系列的 X 供料器模块
415
7.1.6.1 说明
能量和数据接口让 X 供料器模块可以在贴片机和设置区域之外的地点使用。此接口由一个带有
Omega 曲线的铝制框架组成 （图 7.1 - 17
中的物件 7，第 412 页），用于固定和引导供料器模
块。供料器模块可像在 X 元件料车上一样，通过滑动导块安放到 Omega 曲线上，然后向前推
送，直到供料器模块的前对中销完全进入定位孔 （图 7.1 - 17
中的物件 9，第 412 页）为止。锁
定插销 （图 7.1 - 17
中的物件 8，第 412 页）在此位置锁定供料器模块。若要拆除供料器模块，
只需按下释放按钮（图 7.1 - 17
中的物件 1， 第 412 页）。锁定插销（图 7.1 - 17 中的物件 8，第
412
页）被按下并释放供料器模块。折叠支脚 （图 7.1 - 17 中的物件 6，第 412 页）稳定能源和
数据接口的位置，特别适用于较宽的供料器模块。
电子部件外壳（图 7.1 - 17
中的物件 5，第 412 页）为能源和数据接口固定住电子部件控制单元。
操作员面板 （图 7.1 - 17
中的物件 2，第 412 页）由 “Start （启动）”、“Stop （停止）” 按钮和两
个状态显示 LED 灯组成。通过数据电缆进行与 PC 之间的通讯 （图 7.1 - 17
中的物件 3，第 412
页）。电源电缆 （图 7.1 - 17
中的物件 4，第 412 页）与所提供的供电单元连接。
7.1.6.2 使用
能量和数据接口可用来检查、维护和修理 X 供料器模块。此外，它还可以用于为 PCB 生产进行
提前设置。在这种情况下，能源和数据接口被固定在基板上 （图 7.1 - 19
中的物件 10，第 414
页）。料带卷盘保持件 （图 7.1 - 19
中的物件 11，第 414 页）同样也被安装在基板上。 在插入
元件料带时，您可以检查或重新设置增量、拾取位置和传送导轨速度。我们内容详尽的用户手册
介绍了此接口的使用方法和它必要的维修工作。
7.1.6.3 交付范围
– 单插槽 EDIF
– 电源，100 - 120 / 200 - 240 VAC，+30 VDC，4.3 A
– 带料带卷盘臂的基板
– 《用户手册》
