8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
462
8.1.4.2 装配
吸嘴交换器固定在 COT 插入件上。
8
图 8.1 - 19 装配位置
(1) 标记孔
(2) 操作者一侧
(3) 指向 PCB 传送导轨的箭头
8
对齐吸嘴交换器，这样从操作者的视角来看，标记孔 （物件 1）即位于左侧。
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.1 吸嘴交换器
463
8.1.4.3 功能
标准吸嘴的吸嘴盘仅有一个用于识别位置的位置基准点，而特殊吸嘴 / 夹持器的吸嘴盘则具有两
个。吸嘴使用吸嘴库中的珠子固定。根据 DP 轴的旋转方向，吸嘴要么被夹持，要么被释放以用
于移除。
8

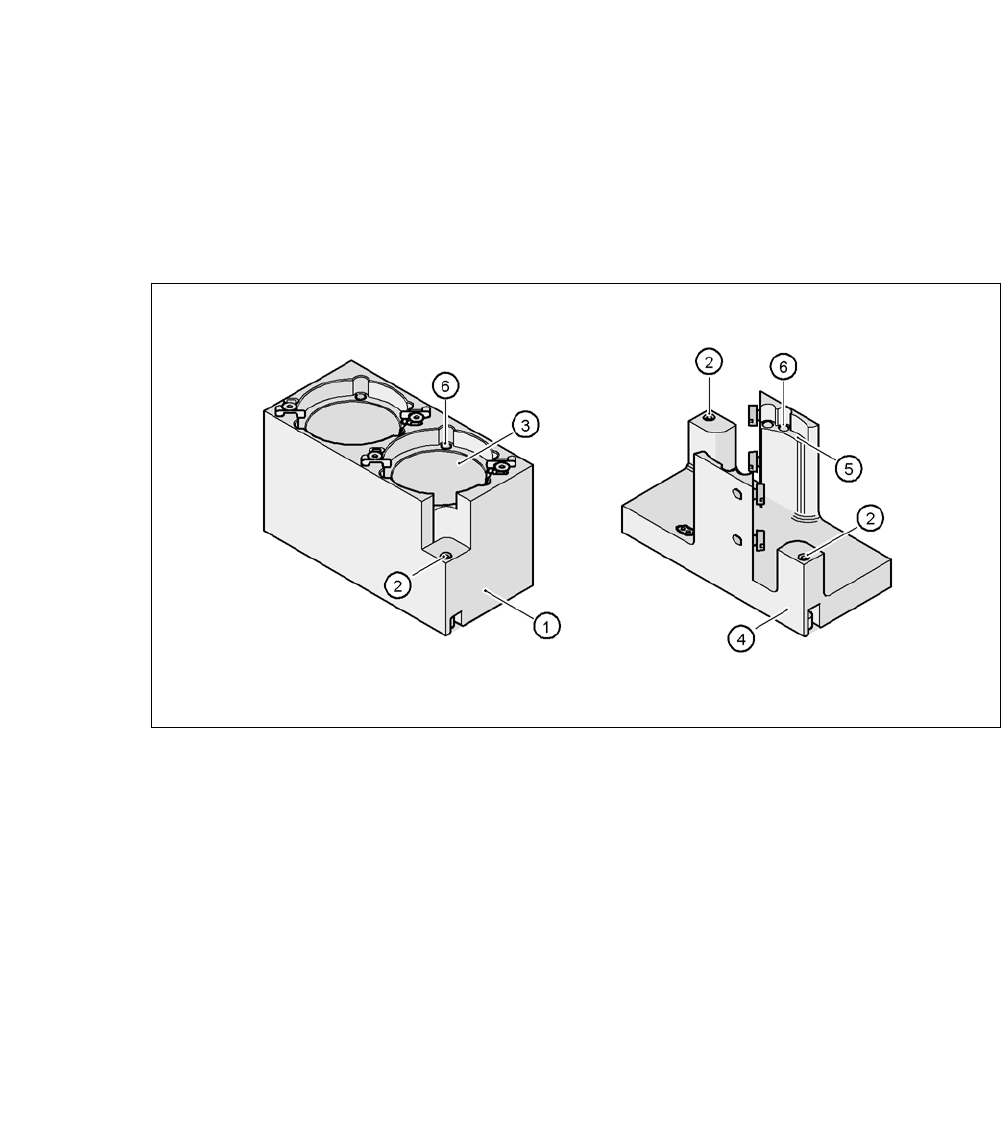

图 8.1 - 20 标准与特殊吸嘴的吸嘴盘
(1) 标准吸嘴盘
(2) 基准点位置
(3) 吸嘴库
(4) 特殊吸嘴与夹持器的吸嘴盘
(5) 吸嘴库
(6) 固定吸嘴的珠子
8.1.4.4 TwinStar 的吸嘴交换器 2
物件号：00119717-xx 吸嘴交换器 2，TwinStar
该吸嘴交换器可容纳最多 10 个吸嘴盘。所有其它的技术数据均与第 1 个吸嘴交换器的相同。
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.1 吸嘴交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
464
8.1.5 SIPLACE TwinHead 的元件抛料仓
可为 SIPLACE TwinHead 安装一个元件抛料仓。它的摆放位置靠近微间距视像模块。
8
图 8.1 - 21 SIPLACE TwinHead 的元件抛料仓
