《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件 使用软件版本 SC.708.0 或更新 2014 年 1 2 月版 简体中文 8.6 矩阵式料盘交换器 477 8.6.4.2 控制部件 8 图 8.6 - 2 矩阵式料盘交换器，后视图 (1) 主开关 (2) EMERGENCY S TOP （急停）按钮 (3) 用于容纳最多 30 个华夫盘托盘的塔 1 （多达 60 个 JED EC 料盘） (4) 用于容纳最多 40 …
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.6 矩阵式料盘交换器 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
476
8.6.4.1 尺寸
8

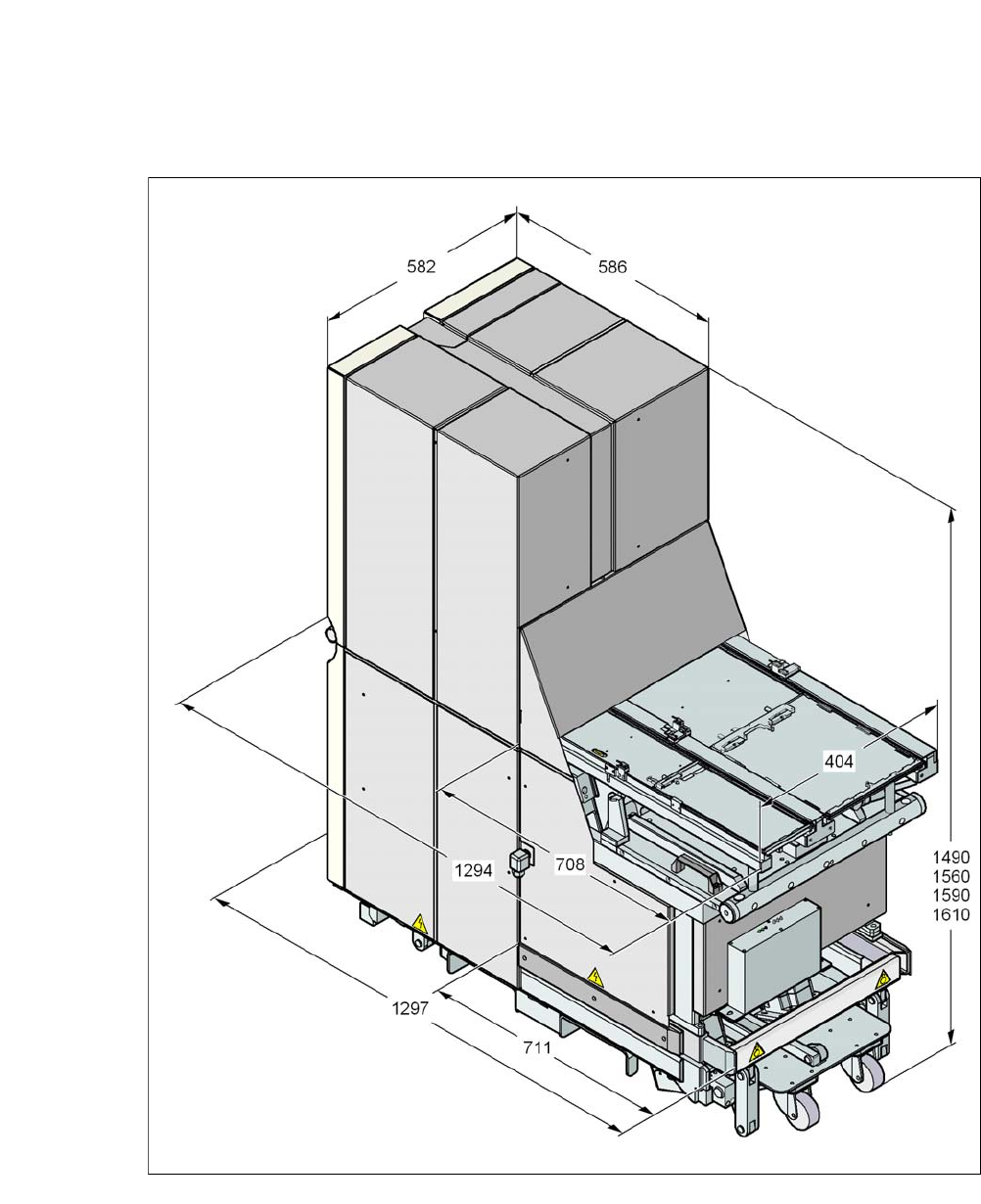

图 8.6 - 1 矩阵式料盘交换器，尺寸，所有数据以毫米为单位
《用户手册》 SIPLACE CA- 系列 8 工作站扩展部件
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 8.6 矩阵式料盘交换器
477
8.6.4.2 控制部件
8

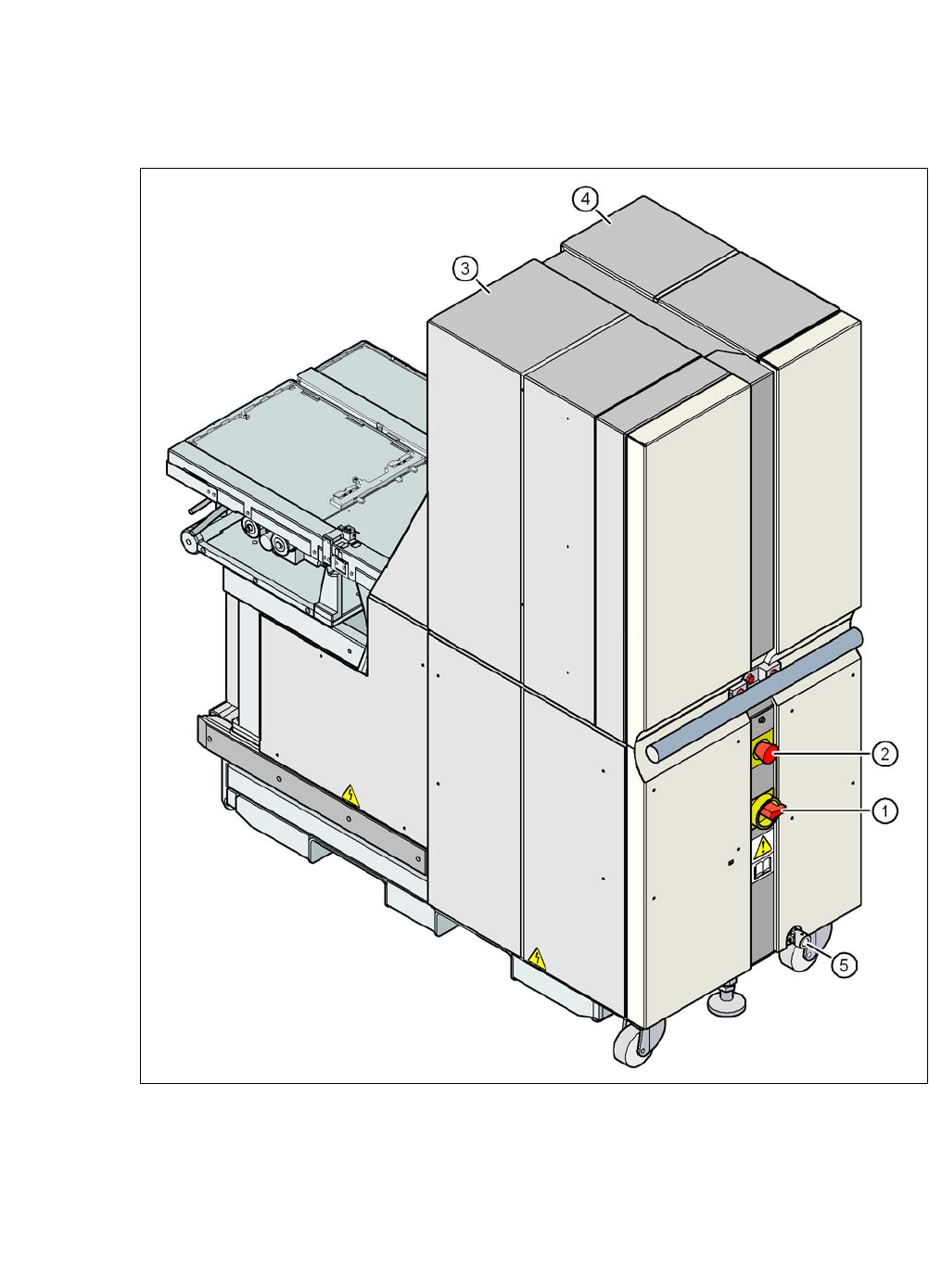

图 8.6 - 2 矩阵式料盘交换器，后视图
(1) 主开关
(2) EMERGENCY STOP （急停）按钮
(3) 用于容纳最多 30 个华夫盘托盘的塔 1 （多达 60 个 JEDEC 料盘）
(4) 用于容纳最多 40 个华夫盘托盘的塔 2 （多达 40 个 JEDEC 料盘）
(5) 用于调整矩阵盘交换器高度的曲柄的插入点
8 工作站扩展部件 《用户手册》 SIPLACE CA- 系列
8.7 PCB 条形码扫描仪 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
478
8.7 PCB 条形码扫描仪
8.7.1 总览
[ 8
PCB 条形码阅读器用于对 PCB 上的条形码进行自动记录和译码。PCB 条形码扫描仪通过其串行
接口将读取的数据发送给运输控制器，然后再通过 CAN 总线发送给设备控制器以进行进一步的
处理。

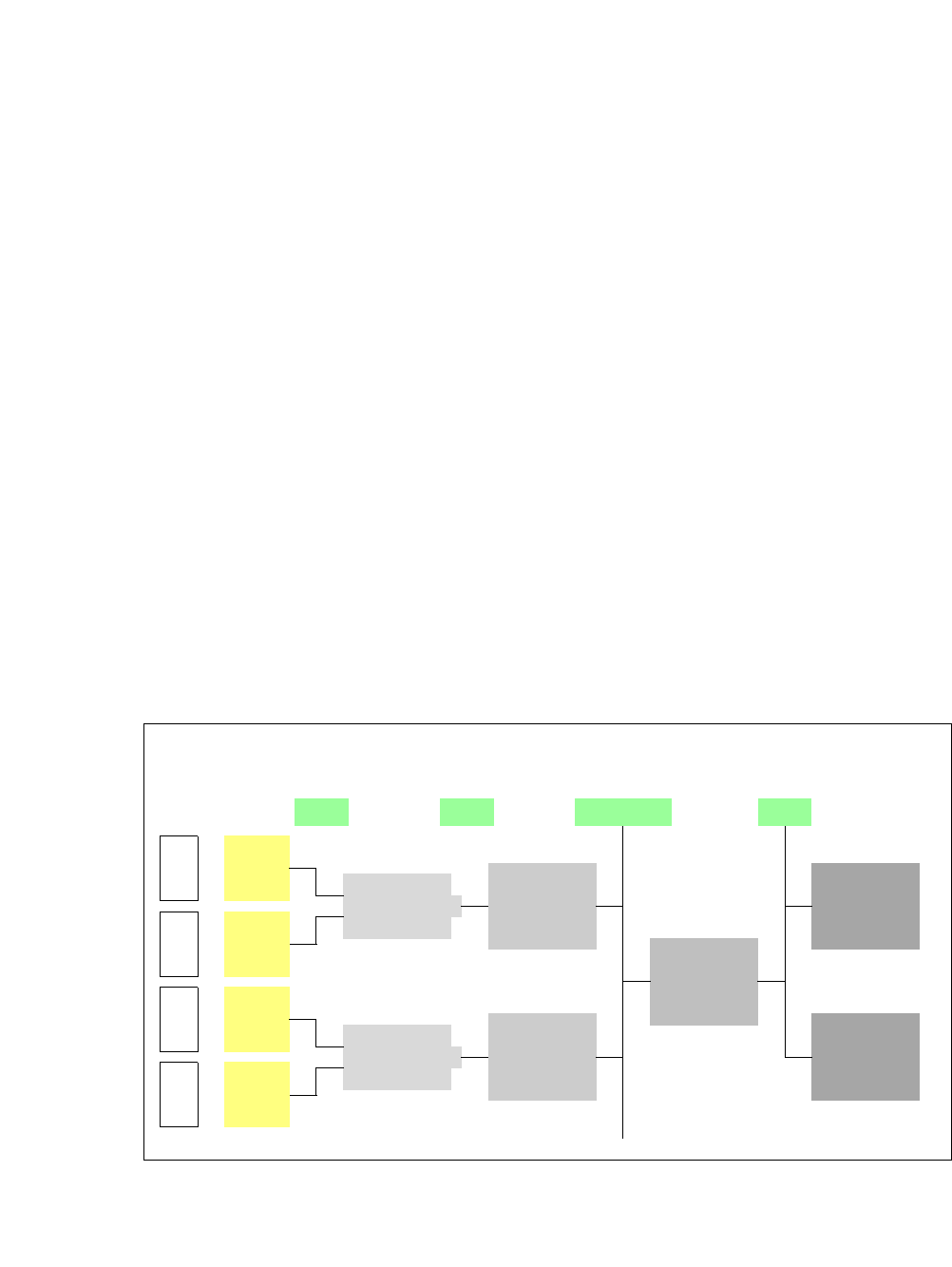

图 8.7 - 1 PCB 条形码的电路图
8
PCB 条形码扫描仪被安装在贴片机输出侧的 PCB 传送导轨上。每台设备上可以最多安装四个装
置。条形码扫描仪的安装可以保证在双传送导轨两条轨道上的 PCB 的顶面和底面条形码标签都可
以被扫描到。
[00176117-XX] Cognex DataMan 100X
[00176112-XX] DataMan X/HS/HF 系列顶面的装配套件
（用于读取 PCB 顶面的条形码，每部条形码扫描仪一个）
[00176113-XX] DataMan X/HS/HF 系列低面的装配套件
（用于读取 PCB 低面的条形码，每部条形码扫描仪一个）
[00176118-XX] Cognex I/A 模块 （每条 SIPLACE 生产线一个）
[00176119-XX] Cognex USB 连接线 DM 100 USB （每条 SIPLACE 生产
线一个）
[00176120-XX] I/A 盒接口的配线 （每条 SIPLACE 生产线一个）
装置编号
1
条形码
扫描仪
顶面
分配板
运输
控制器，
右
条形码
扫描仪
底面
2
3
条形码
扫描仪
顶面
分配板
运输控制器，
左
条形码
扫描仪
底面
4
设备
控制器
工作站
计算机
SIPLACE Pro
计算机
LANCAN 总线V-24V-24
