3.14.6 传送导轨轨道宽度的定义
3.14.6.1 标准宽度
传送导轨轨道的标准宽度为由传送导轨静止侧需要的位置确定的最大传送导轨宽度。每条轨道不
超过 216 mm。
3.14.6.2 超宽传送导轨轨道
传送导轨轨道可以通过将传送导轨的静止侧移出它的正常位置可以最多扩宽到 250 mm。
3.14.6.3 处于 “ 单传送导轨 ” 模式的双传送导轨
双传送导轨可以在线配置成为一个单传送导轨。一条传送导轨的轨道将一并完全移动并禁用 （请
参阅图 3.14 - 2
，第 187 页）。这样做可以创造出一条的宽度可高达 450 mm 的传送轨道。
3.14.7 传送模式
灵活双传送导轨可以在两种模式中使用：
– “ 同步传送 ” 模式
– “ 异步传送 ” 模式
3

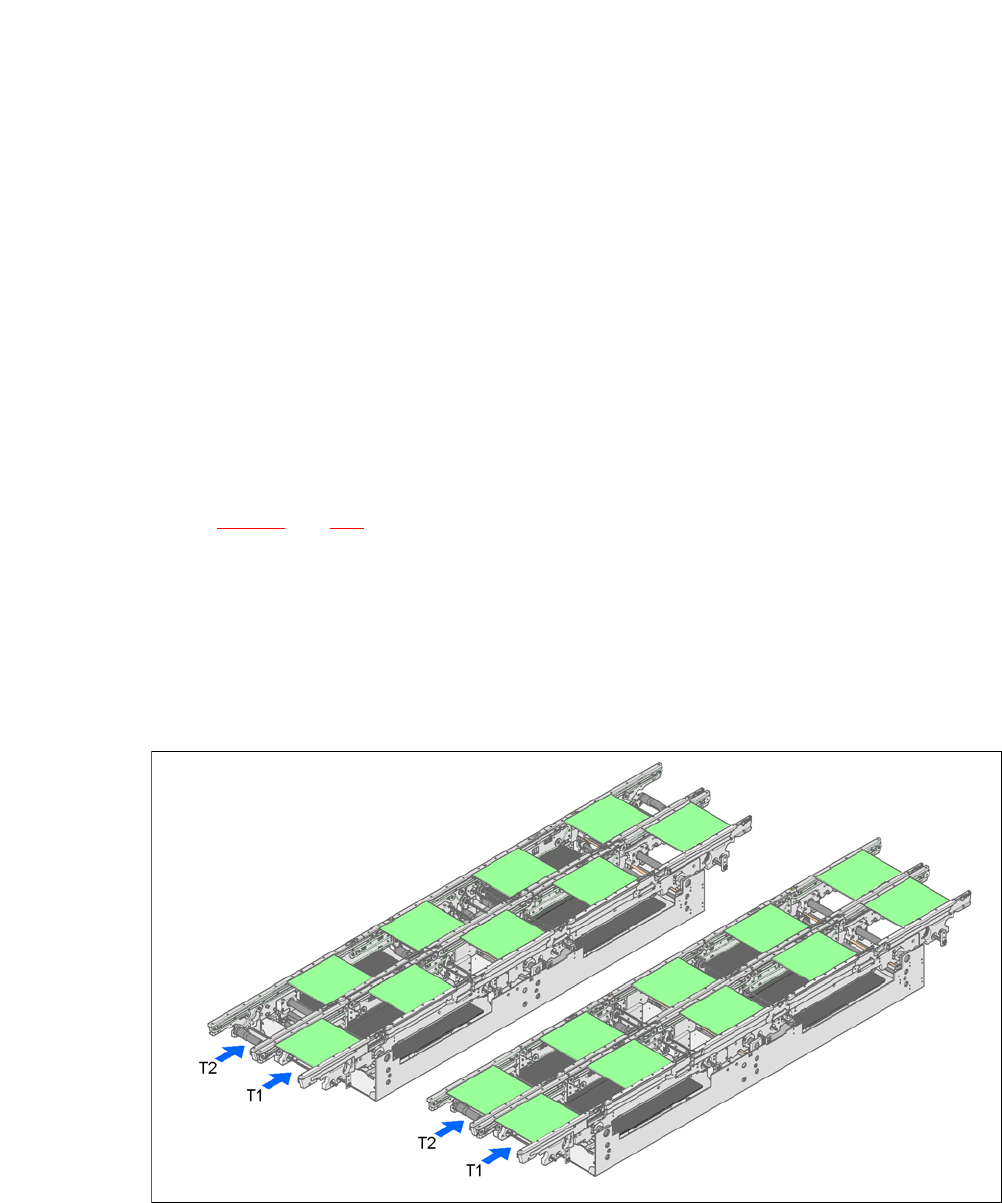

图 3.14 - 3 传送模式
“ 同步传送 ” 模式
“ 异步传送 ” 模式
《用户手册》 SIPLACE CA- 系列 3 技术数据
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 3.14 灵活双 PCB 传送导轨
189
3.14.7.1 “ 异步传送 ” 模式
说明 3
在 “ 异步 ” 模式中，只会处理一条传送轨道中的一块 PCB。同时，第二条传送轨道上的另一块
PCB 将被移动到贴片位置。这样就节省了一块 PCB 的全部传送时间，从而大大提高了性能，对
于循环时间较短的 PCB 尤其明显。
功能 3
在整个贴片过程中，一旦贴片机接收到作业数据 （面板、配置），传送料带上的 PCB 就被持续传
送到可用的处理带上 （处理带须是空的）。一旦有 PCB 被移入处理带，贴装程序随即开始。
PCB 将一块接一块地被贴片。
如果贴装程序被打断，传送导轨接口将被停用，而此时已在处理带上 PCB 将依然被处理完成。
两条传送轨道的传送导轨接口同时被停用或启动。
3
3
3 技术数据 《用户手册》 SIPLACE CA- 系列
3.15 PCB 曲度 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
190
3.14.7.2 “ 同步传送 ” 模式
说明 3
在 “ 同步 ” 模式下，两个尺寸相同的 PCB 将被同时移动到贴片位置。它们必须被当作一块共用面
板接受处理。
这让印制版在同一个生产线上可以从上下两面同时被处理。由于系统总会同时传送两块印制板，
因此可以缩短传送印制板所需的时间。此外，这种模式还能够确保更好地利用吸嘴配置。
功能 3
1 号和 2 号传送轨道上的 PCB 将同步移动到传送导轨的各个部分中（即两条传送导轨受到同步控
制，但又彼此独立）。要在 1 号和 2 号传送轨道上贴装的元件必须通过两个子面板排放到一个面
板上。（见 《SIPLACE Pro 用户手册》）。
在贴装程序开始时如果只有一条传送导轨轨道 （或中央传送导轨） 是满的，那么这个部分的子面
板将被识别为 “ 不贴装 ”。
限制 3
如在 “ 同步 ” 模式中操作双传送导轨，“PCB 生产线向下传讯 （PCB whispering down the line）”
选项将被禁用。此模式中不支持 PCB 条形码操作。“ 全局坏基准点 （Global bad fiducial）” 选项
不能使用。
3.14.8 带单轨功能菜单的双传送导轨控制装置
联机帮助中包括双传送导轨控制和 “Single Functions （单项功能）” 菜单的有关信息。
3
3
3.14.9 双传送导轨的自动宽度调整功能
在收到命令后，传送导轨将先后设置到想要的宽度。可以有不一样的宽度。
有关更改传送轨道宽度的详情，请参见联机帮助。
3.15 PCB 曲度
3
请注意
薄基板的真空工装
真空工装并不是必需的。不过，薄基板需要它才能保证贴装精确度和无错误地处理效果。
为薄基板 （小于 0.7 mm）使用真空工装选项以保持要求的 PCB 翘曲度。
