5.5.16.4 使用气垫运输系统对齐设备
在设备机架下方摆放四个气垫运输系统的气垫。
抬升起贴片机并使其与生产线对齐。
检查与相邻贴片机的 PCB 传送系统间的距离。此距离必须在 1 mm 到 3 mm 之间。
放下贴片机。
5

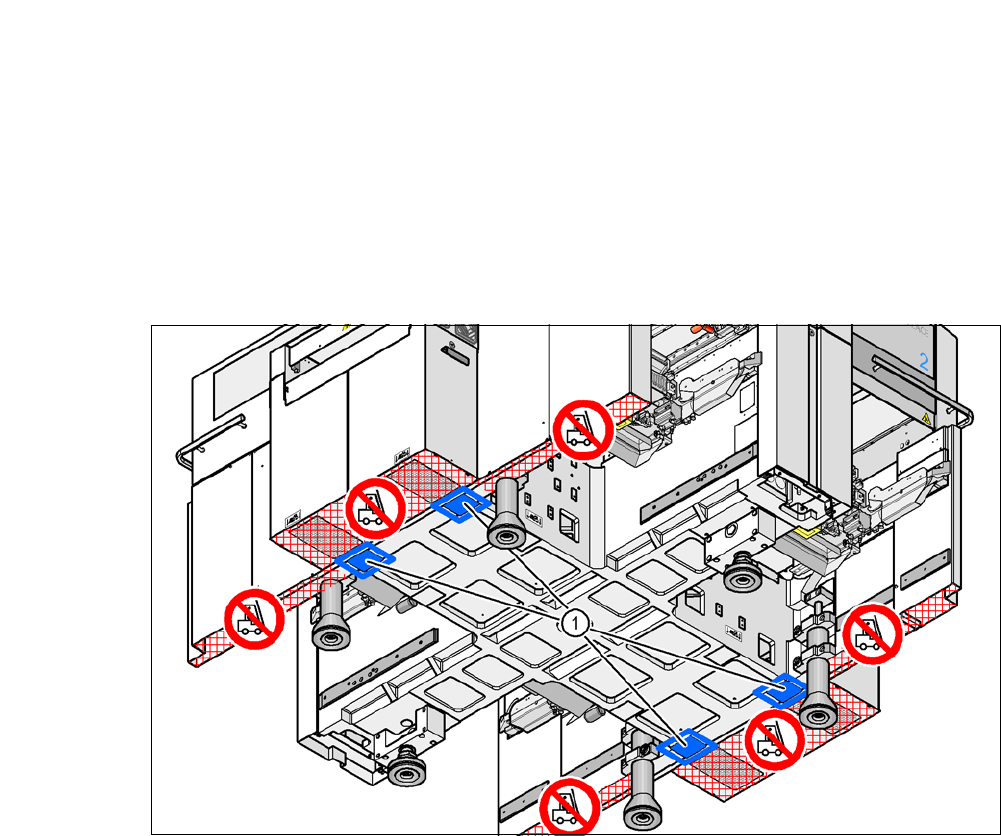

图 5.5 - 25 气垫运输系统的接触点
(1) 气垫运输系统的接触点
5 设置与调试 《用户手册》 SIPLACE CA- 系列
5.5 设置贴片机 使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文
322
5.5.17 贴片机的最终调试
在 1 号贴片区域里将设备水平仪放在传送导轨两侧的 X 和 Y 轴方向 （请参阅图 5.5 - 26
图）。印制板传送导轨的宽度已被预设为：
单传送导轨：210 mm
双传送导轨，1 号通道：100 mm
双传送导轨，2 号通道：210 mm 5
5
测量 PCB 传送导轨带的上边缘与下方的距离。距离应为 800 mm、900 mm、930 mm 或 950
mm。
5
图 5.5 - 26 在 X 和 Y 轴方向调整贴片机
使用 SW36 叉形扳手调整 M24x2x120 设置螺丝（图 5.5 - 27 中的物件 1），这样设备水平仪
内的液体就不会在所要求的传送导轨高度上偏离它的零点位置。
请注意
如果使用了一条双传送导轨，在测量 X 轴方向时，水平仪必须始终摆放在贴片机的
外侧。
《用户手册》 SIPLACE CA- 系列 5 设置与调试
使用软件版本 SC.708.0 或更新 2014 年 12 月版 简体中文 5.5 设置贴片机
323
5
图 5.5 - 27 设置设备外部支脚的高度
(1) 调节高度的 M24x2x120 设置螺丝
(2) 设备外部支脚
(3) 夹持片
(4) M24x90 六角套筒螺丝
检查要求的印制板传送导轨高度。
贴片机正确对齐后，使用扭矩扳手拧紧 M24x90 六角套筒螺丝 （物件 4），将所有设备外部
支脚 （物件 3）的夹持片夹紧。
5
使用钩形扳手将设备中部支脚拧松约 135 - 145，直到它们牢固着地。
请注意
低拧紧扭矩的振动
拧紧扭矩为 130 Nm。如果您使用了一个更低的拧紧扭矩，贴片机将有可能容易发生振
动。
使用足够高的拧紧扭矩。
